تفاصيل المنتج:
|
| اسم: | سلسلة إم زد كام القابض | مادة: | سبائك عالية الجودة تحمل الصلب GB GCr15 / AISI 52100 |
|---|---|---|---|
| اسم العلامة التجارية: | Neutral or Customized | كيواي: | نعم ، Keyway في السباق الداخلي |
| نطاق الحجم: | أحجام التجويف من 15 ملم إلى 70 ملم | طلب: | مجموعات التروس والبكرات والقابض. |
| إعادة التشحيم: | نعم ، تأتي سلسلة MZ مشحمة مسبقًا بالشحم وجاهزة للتركيب | صفقة: | صندوق واحد أو حسب متطلباتك |
| تسليط الضوء: | طريقة واحدة صغيرة سبراج القابض,تجاوز القابض سبراغ مصغرة,MZ سلسلة كام القابض |
||

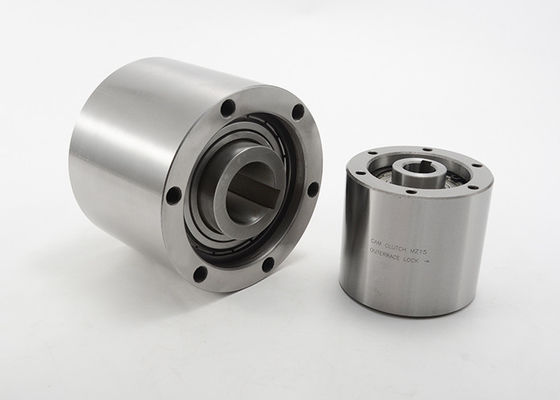

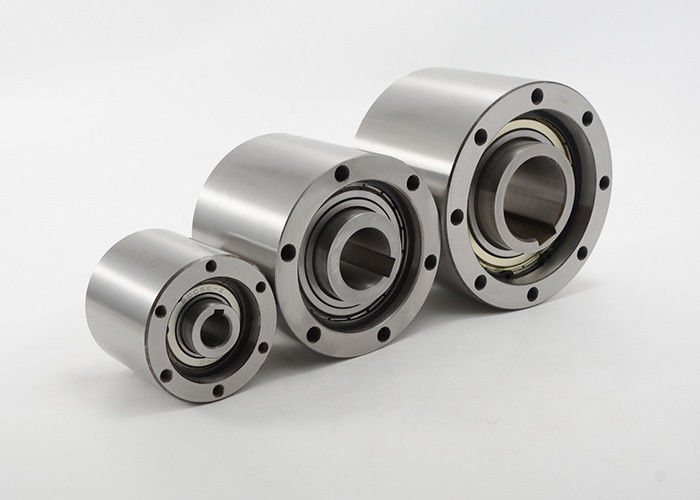

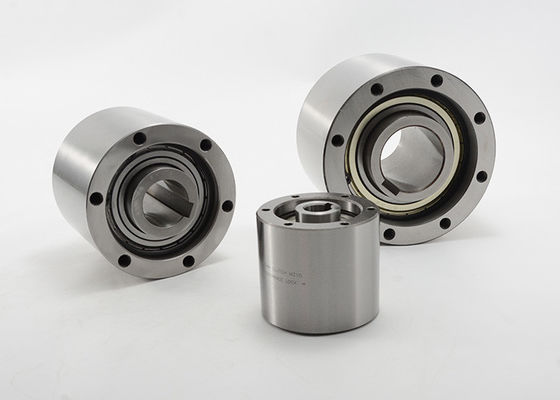

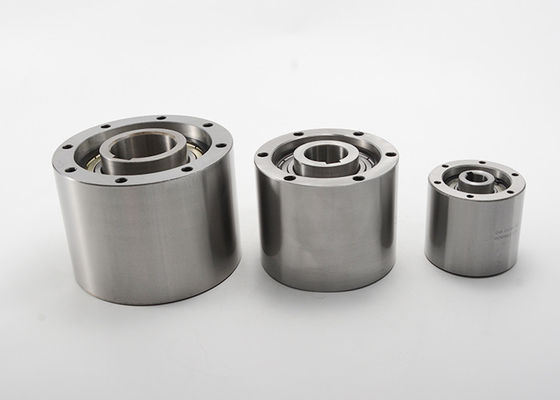

MZ Series Cam Clutch طريقة واحدة براثن محامل سبراج تغلب على القابض
تم تصميم منتجات MZ Series Cam Clutch لتطبيقات التجاوز العامة.يمكن استخدام سلسلة MZ في التطبيقات التي تتطلب القدرة على تجاوز السباق الداخلي أو الخارجي.تأتي سلسلة MZ مشحمة مسبقًا بالشحم وجاهزة للتركيب.لا حاجة لصيانة التشحيم.هذه السلسلة مثالية لتجمعات التروس والبكرات والقابض.
مواصفات قابض كام سلسلة MZ:
| يكتب | أحجام التجويف | تتحمل كيواي | الأبعاد (مم) | |||||||
| د | أ | ب | ج | د | ه | F | جي | س | ||
| م ز 15 | 15 | 5 × 2.3 | 62 | 68 | 60 | 58 | 47 | 25 | 5.5 | 10 |
| MZ17 | 17 | 5 × 2.3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 10 |
| م ز 20 | 20 | 6 × 2.8 | 67 | 80 | 65 | 65 | 55 | 30 | 7.6 | 12 |
| MZ30-22 | 22 | 6 × 2.8 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| MZ30-25 | 25 | 8 × 3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| مسييه 30 | 30 | 10 × 3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| م ز 35 | 35 | 10 × 3.3 | 87 | 110 | 85 | 95 | 80 | 50 | 8.7 | 16 |
| MZ45-40 | 40 | 12 × 3.3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| م. ز 45 | 45 | 14x 3.8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| MZ60-50 | 50 | 14x 3.8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| (م ز 60-55) | 55 | 16 × 4.3 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| مسييه 60 | 60 | 18 × 4.4 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ70-65 | 65 | 18 × 4.4 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| مسييه 70 | 70 | 20x 4.9 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| يكتب | أحجام التجويف | تتحمل كيواي | الأعلى.عزم الدوران (نانومتر) | سحب عزم الدوران (نانومتر) | الأعلى.سرعة التجاوز (دورة في الدقيقة) | الأعلى.الفهرسة (cpm) | جلالة لا.عدد الثقوب المسننة × الحجم × الملعب | الوزن الصافي / كغ) | |
| د | سباق داخلي | السباق الخارجي | |||||||
| م ز 15 | 15 | 5 × 2.3 | 186 | 0.20 | 1800 | 900 | 150 | 6 × M5 × P0.8 | 1.4 |
| MZ17 | 17 | 5 × 2.3 | 215 | 0.20 | 1700 | 800 | 150 | 6 × M5 × P0.8 | 1.8 |
| م ز 20 | 20 | 6 × 2.8 | 323 | 0.29 | 1600 | 700 | 150 | 6 × M6 × P1.0 | 2 |
| MZ30-22 | 22 | 6 × 2.8 | 735 | 0.39 | 1500 | 500 | 150 | 6 × M8 × P1.25 | 3.7 |
| MZ30-25 | 25 | 8 × 3.3 | 735 | 0.39 | 1500 | 500 | 150 | 6 × M8 × P1.25 | 3.7 |
| مسييه 30 | 30 | 10 × 3.3 | 735 | 0.39 | 1500 | 500 | 150 | 6 × M8 × P1.25 | 3.7 |
| م ز 35 | 35 | 10 × 3.3 | 1080 | 0.49 | 1400 | 300 | 150 | 6 × M8 × P1.25 | 4.8 |
| MZ45-40 | 40 | 12 × 3.3 | 1620 | 0.69 | 1400 | 300 | 150 | 6 × M8 × P1.25 | 6.2 |
| م. ز 45 | 45 | 14x 3.8 | 1620 | 0.69 | 1400 | 300 | 150 | 6 × M8 × P1.25 | 6.2 |
| MZ60-50 | 50 | 14x 3.8 | 2110 | 0.98 | 1200 | 250 | 150 | 6 × M8 × P1.25 | 10.2 |
| (م ز 60-55) | 55 | 16 × 4.3 | 2110 | 0.98 | 1200 | 250 | 150 | 6 × M8 × P1.25 | 10.2 |
| مسييه 60 | 60 | 18 × 4.4 | 2110 | 0.98 | 1200 | 250 | 150 | 6 × M8 × P1.25 | 10.2 |
| MZ70-65 | 65 | 18 × 4.4 | 3040 | 1.27 | 1100 | 250 | 150 | 6 × M8 × P1.25 | 13.2 |
| مسييه 70 | 70 | 20x 4.9 | 3040 | 1.27 | 1100 | 250 | 150 | 6 × M8 × P1.25 | 13.2 |
