تفاصيل المنتج:
|
| اسم: | سبراج براثن | نوع القابض: | سبراغ القابض |
|---|---|---|---|
| تطبيق القابض: | الدعم ، الفهرسة ، التجاوز | دعم واضعة: | كرة |
| Keyway في Bore: | لا شيء في | Keyway في السباق الخارجي: | لا أحد |
| نوع التشحيم: | شحم | تحمل المواد: | الكروم الصلب 100Cr6 |
| تسليط الضوء: | فهرسة محمل قابض بادئ ذي اتجاه واحد,ودعم محمل قابض بداية أحادي الاتجاه,وتجاوز قابض أسطوانة الكوب المرسوم |
||

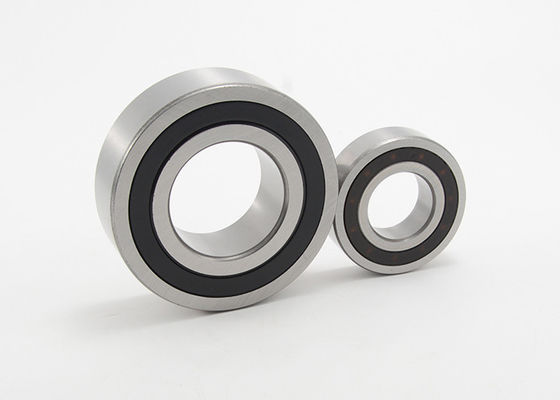

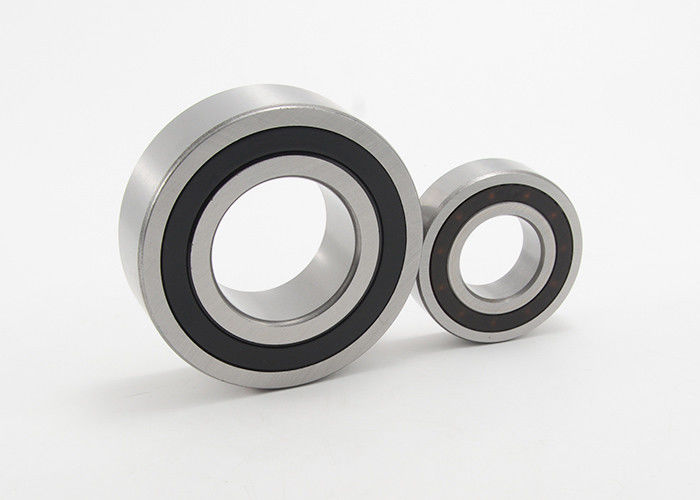

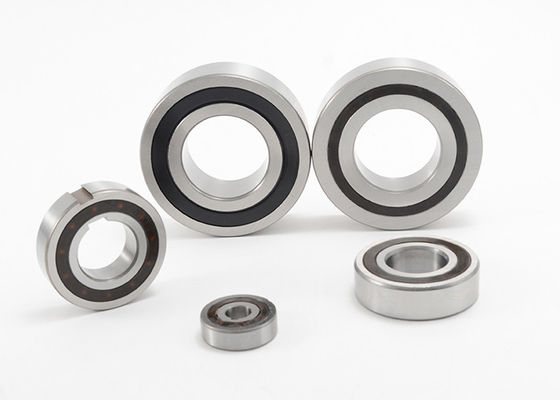

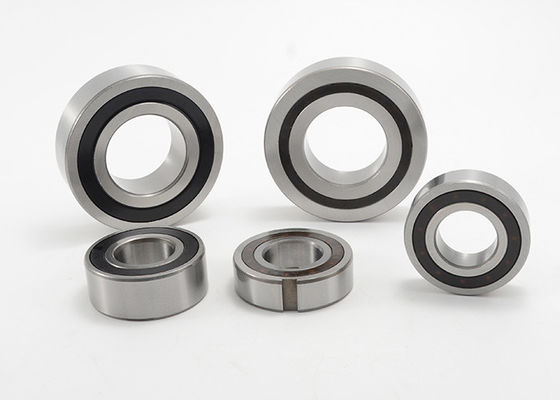

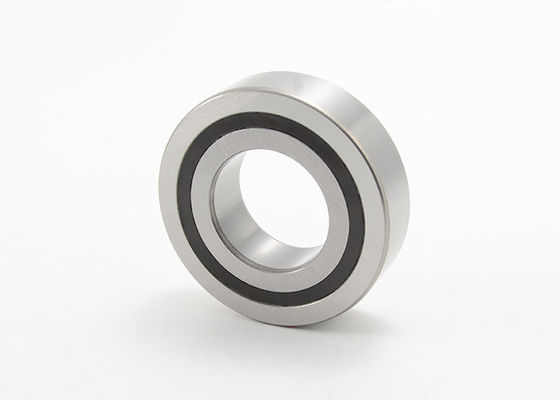

طريقة واحدة مخلب تجاوز الفهرسة مساندة تحمل Sprag Clutches CSK20
CSK
النوع CSK عبارة عن قابض من نوع sprag مدمج في محمل كروي من السلسلة 62 (باستثناء الأحجام 8 و 40).
تحمل المحامل ، وشحومها مشحمة ومحمية من الغبار التي يزيد قطرها عن 012 بوصة (.3 مم).يوصى باستخدام أختام إضافية من نوع "nylos" خاصة عندما تتجاوز درجة حرارة العمل 122 درجة فهرنهايت (50 درجة مئوية).
من الممكن أيضًا تشحيم حمام الزيت إذا تم شطف الشحوم الأصلية أولاً باستخدام مذيب مناسب.
يتم ضمان نقل عزم الدوران من خلال مجموعة ملائمة للضغط في غلاف خارجي صلب مع تفاوت موصى به N6 وعلى عمود مع تفاوت موصى به n6.يجب فحص أقطار الغلاف والعمود الناتجة للتأكد من أن المحمل به خلوص شعاعي كافٍ.
يتم ضبط الخلوص الشعاعي الأولي للمحمل عند C5 ، ويتم تقليله في حالة استخدام ملاءمة الضغط على النحو المحدد.
يمكن لصق عرق واحد.إذا كان سيتم لصق كلا السباقين ، فسيتم تقليل الأداء أو سيكون من الضروري إزالة محمل C3.
درجة حرارة التشغيل: 21 إلى 140 درجة فهرنهايت (-6 إلى 60 درجة مئوية).
شحم خاص متاح لدرجات حرارة التشغيل: -40 إلى 212 درجة فهرنهايت (-40 إلى 100 درجة مئوية)
CSK..2RS
قوابض CSK..2RS هي أعرض بـ197 بوصة (5 مم) من محمل السلسلة 62 القياسي ، لأنها مزودة بموانع تسرب للشفاه لتطبيقات الغسل.
طريقة واحدة مخلب تجاوز الفهرسة مساندة تحمل سبراج المواصفات:
| يكتب | سلسلة تحمل | الأبعاد (مم) | تحمل الأحمال | الأعلى.سرعة التجاوز (RPM) | قدرة عزم الدوران (نانومتر) | الوزن الصافي / كغ) | المقاومة بعد الاصطدام (Ncm) | |||
| د | د | إل | ديناميكي (كيلو نيوتن) | ثابت (كيلو نيوتن) | ||||||
| CSK8 | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0.040 | 0.7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0.050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0.175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0.270 | 7.5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0.055 | 0.9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0.065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0.100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0.180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0.260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0.415 | 5.8 |
