تفاصيل المنتج:
|
| اسم: | براثن الرش (براثن الكامة أحادية الاتجاه) | تحمل المواد: | عالية الجودة تحمل سبائك الصلب |
|---|---|---|---|
| نوع محدد: | اتجاه واحد مخلب تحمل | Keyway في Bore: | DIN6885.3 بوصة |
| Keyway في السباق الخارجي: | لكل ورقة مواصفات | نوع التشحيم: | شحم |
| بوصة - متري: | سلسلة متري | درجة حرارة التشغيل: | 21 إلى 140 درجة فهرنهايت (-6 إلى 60 درجة مئوية) |
| تسليط الضوء: | اجتياح مخلب بداية اتجاه واحد,تحمل الفاصل ذو اتجاه واحد,مخلب اتجاه واحد يحمل CSK20PP |
||

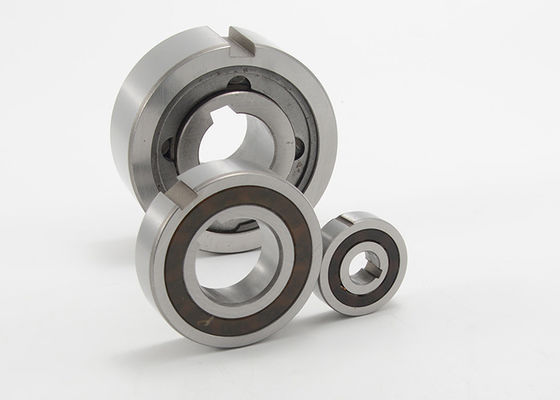

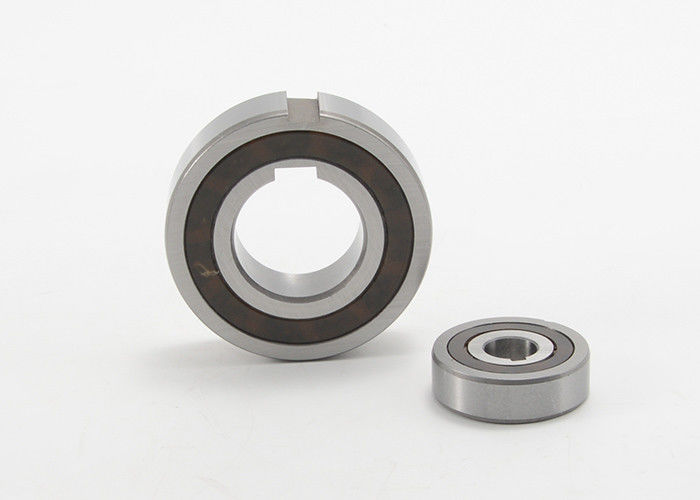

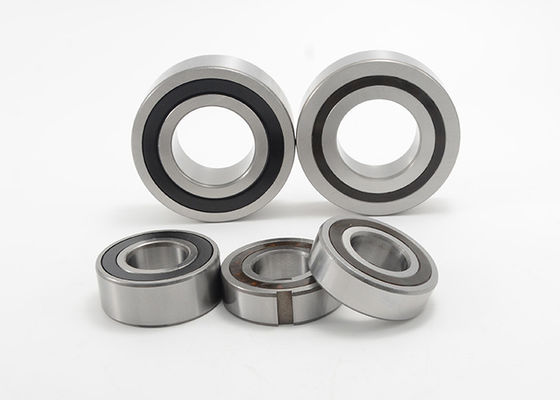

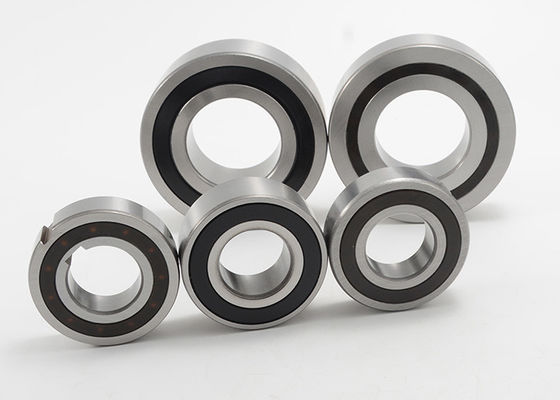

Sprag Clutches تجاوز محمل دعم الفهرسة باستخدام Keyway CSK20PP
يمكن استخدام Sprag Clutch One Way Bearing كعجلات حرة ويمكن استخدامها في تطبيقات الدعم أو التجاوز أو الفهرسة.تتميز محامل العجلات الحرة بقدرتها على الدوران في اتجاه واحد فقط وبالتالي نقل عزم الدوران مع وجود رد فعل عكسي صفري.يتم توريدها مليئة بالشحوم ولا تتطلب سوى القليل من الصيانة.يتم نقل عزم الدوران على السباق الداخلي والخارجي عن طريق مفتاح خارجي إلى الهيكل وعلى العمود عن طريق مفتاح داخلي.
CSK..P
CSK..P لها نفس البناء والأبعاد الخارجية لنوع CSK ، ولكن لها مسار رئيسي في السباق الداخلي.يمكن تركيب هذه القوابض على عمود مع التسامح الموصى به k6 ويجب الضغط على العرق الخارجي في مبيت صلب مع تفاوت موصى به من N6.يجب فحص أقطار الغلاف والعمود الناتجة للتأكد من أن المحمل به خلوص شعاعي كافٍ.
CSK..PP
يتميز CSK..PP بمسار رئيسي على كل من السباق الداخلي والخارجي.تفاوتات التركيب الموصى بها هي k6 على العمود و K6 في الهيكل الصلب.كما أن التفاوت المسموح به h6 على العمود أو H6 في السكن مقبول أيضًا للتجميع الملائم للضغط الخفيف.تحقق دائمًا للتأكد من أن المحمل به خلوص شعاعي كافٍ.درجة حرارة التشغيل: 21 إلى 140 درجة فهرنهايت (-6 إلى 60 درجة مئوية).تتوفر شحوم خاصة لدرجات حرارة التشغيل: -40 إلى 212 درجة فهرنهايت (-40 إلى 100 درجة مئوية
ترتيب التركيب النموذجي
يجب تأمين القوابض من طراز CSK..P إلى العمود بواسطة الحلقة المفاجئة التي يوفرها العميل ، وطوق التثبيت ، والمباعد ، وما إلى ذلك. يتم تأمين السباق الخارجي بضغط مناسب لتفاوت N6.تحتوي القوابض طراز CSK..PP على مقعد مفاتيح في كلا السباقين ويجب تأمينها بواسطة حلقة المفاجئة التي يوفرها العميل ، وطوق التثبيت ، والمباعد ، وما إلى ذلك.
التجاوز ، الفهرسة ، تصميم غلاف محمل الدعم (سلسلة 62) ، مواصفات قوابض Sprag:
| يكتب | سلسلة تحمل | الأبعاد (مم) | تحمل الأحمال | الأعلى.سرعة التجاوز (RPM) | قدرة عزم الدوران (نيوتن متر) | الوزن الصافي / كغ) | المقاومة بعد الاصطدام (Ncm) | |||
| د | د | إل | ديناميكي (كيلو نيوتن) | ثابت (كيلو نيوتن) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0.040 | 0.7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40P | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40PP | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0.050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 85 | 0.175 | 6.0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0.270 | 7.5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10.0 |
