تفاصيل المنتج:
|
| اسم: | سلسلة BB Cam القابض | بناء: | درع معدني على جانب واحد ، ومثبت على الجانب الآخر. |
|---|---|---|---|
| مادة: | عالية الجودة تحمل سبائك الصلب | كيواي: | اكتب الرمز مع اللاحقة "K" ، لها keyway |
| ختم: | نعم | نطاق الحجم: | أحجام التجويف من 8 مم إلى 200 مم |
| السهم على السباق الداخلي: | نعم ، يُظهر السهم الموجود في السباق الداخلي اتجاه اندماج العرق الداخلي. | . . Operating temperature range نطاق الحرارة الشغالة: | من -30 درجة مئوية إلى + 100 درجة مئوية |
| تسليط الضوء: | اجتياح محمل القابض أحادي الاتجاه,محمل القابض أحادي الاتجاه من سلسلة BB,ومحمل القابض العام للمبتدئين |
||

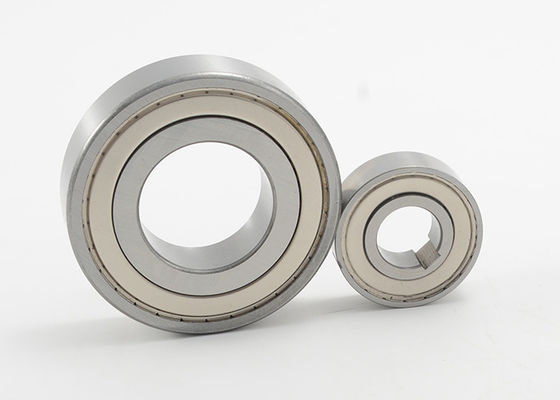

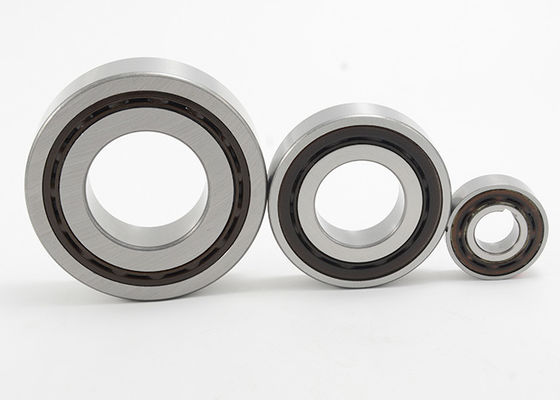

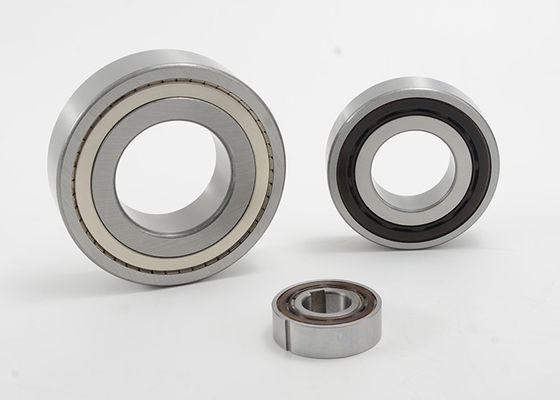

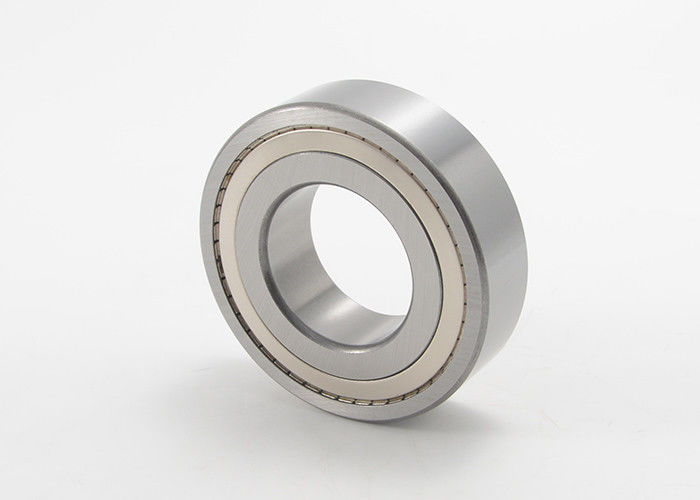

تجاوز وقابض الكاميرا العامة BB Series طريقة واحدة مخلب تحمل
قوابض سلسلة BB هي مزيج من محمل كروي من سلسلة 62 وقابض على شكل حدبة.تم تصميم هذه الوحدات لتطبيقات تناسب الضغط وهي متوفرة في خمسة أشكال مختلفة ، مجموعات من الدرع المعدني أو النوع المحكم الواقي من الغبار مع أو بدون ممرات مفاتيح في السباق الداخلي و / أو الخارجي للسماح بمرونة التصميم والتطبيق.تأتي وحدات سلسلة BB مزيتة بالدهون ولكن يمكن تكييف نمط الحماية المعدنية لتزييت حمام الزيت.
معلومات عامة عن التثبيت والاستخدام للحامل نوع Cam Clutch
1. تم تصميم سلسلة تحمل نوع Cam Clutch للتثبيت المناسب للضغط.
2. سلسلة BB-1K و BB-2GD 1K لها مفتاح على السباق الداخلي.يتم تصنيع Keyways ، باستثناء الحجم 25 بواسطة DIN 6885. 3 ، BB40-1K و BB40-2GD 1K يتم تصنيعها بواسطة DIN 6885. 1.
3. سلسلة BB-2K لديها مفتاح على كلا السباقين الداخلي والخارجي.
4. يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والمبيت للحصول على أقصى أداء للمحمل والقابض.
5. ارجع إلى الجدول في الصفحة التالية للتعرف على تفاوت العمود والمبيت لكل سلسلة.
6. سلسلة BB-2GD و BB-2GD 1K لها أختام شفة خاصة للحماية الفعالة ضد الغبار.
7. يوضح السهم الموجود في السباق الداخلي اتجاه اندماج العرق الداخلي.
8. لتثبيت القابض ، استخدم أداة ضغط بقطر مناسب لممارسة ضغط متساوٍ على الوجه الكامل للسباق الداخلي والخارجي.
9. لا تدق أو تستخدم أي صدمة أخرى على القابض.
10. تأكد من أن الغلاف لديه القوة الكافية لتحمل الضغط المطلوب لتركيب أداة الضغط للقابض.
11. نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى + 100 درجة مئوية (استشرنا لدرجة الحرارة التي تتجاوز هذا النطاق).
تشحيم
1. بما أن الشحم مطبق بالفعل قبل التسليم ، فلا داعي للدهن والتشحيم قبل الاستخدام.
2. إذا تم استخدام القابض مع زيت تشحيم ، فيجب دائمًا استخدام زيت التشحيم داخل الوحدة.
3. لا تستخدم الشحوم أو مواد التشحيم مع إضافات EP.
مثال على كيفية طلب الكود: وحدة قاعدة Cam Clutch من سلسلة BB
| مسلسل | الحجم (معرف التجويف) | بناء | تحديد | |||
| سلسلة تحمل | داخل ضياء. | قدرة عزم الدوران | ||||
| lb.ft | (نانومتر) | |||||
| BB: مثالي للتطبيقات العامة | 15 | فارغ: درع معدني على جانب واحد ، ومثبت على الجانب الآخر | 6202 | 15 ملم | 21 | (29) |
| 17 | 6203 | 17 ملم | 32 | (43) | ||
| 20 | 6204 | 20 ملم | 45 | (61) | ||
| 25 | 6205 | 25 ملم | 58 | (78) | ||
| 30 | 6206 | 30 ملم | 103 | (140) | ||
| 35 | 6207 | 35 ملم | 128 | (173) | ||
| 40 | 6208 | 40 ملم | 192 | (260) | ||
مثال على كيفية طلب الكود: سلسلة BB Cam Clutch مع key & keyway
| مسلسل | الحجم (معرف التجويف) | كيواي | المواصفات الرئيسية | |
|
سباق داخلي طول bxhx |
السباق الخارجي ب 'x h' x length |
|||
| BB: مثالي للتطبيقات العامة | 15 |
K: درع معدني على جانب واحد ، التجنيب على الجانب الآخر.Keyway على القطر الداخلي لـ Cam Clutch.يشمل المفتاح.
KK: درع معدني على جانب واحد ، ومثبت على الجانب الآخر.Keyway على القطر الداخلي والخارجي لـ Cam Clutch.يشمل كلا المفتاحين
|
5 × 3 × 11 | 2 × 2 × 11 |
| 17 | 5 × 3 × 12 | 2 × 2 × 12 | ||
| 20 | 6 × 4 × 14 | 3 × 3 × 14 | ||
| 25 | 8 × 5 × 15 | 6 × 4 × 15 | ||
| 30 | 8 × 5 × 16 | 6 × 4 × 16 | ||
| 35 | 10 × 6 × 17 | 8 × 5 × 17 | ||
| 40 | 12 × 8 × 22 | 10 × 6 × 22 | ||
مثال على كيفية طلب الكود: سلسلة BB Cam Clutch بأختام مطاطية
| مسلسل | الحجم (معرف التجويف) | بناء | تحديد | |||
| سلسلة تحمل | داخل ضياء. | قدرة عزم الدوران | ||||
| lb.ft | (نانومتر) | |||||
| BB: مثالي للتطبيقات العامة | 15 | GD: أختام مطاطية على كلا الجانبين | 6202 | 15 ملم | 21 | (29) |
| 17 | 6203 | 17 ملم | 32 | (43) | ||
| 20 | 6204 | 20 ملم | 45 | (61) | ||
| 25 | 6205 | 25 ملم | 58 | (78) | ||
| 30 | 6206 | 30 ملم | 103 | (140) | ||
| 35 | 6207 | 35 ملم | 128 | (173) | ||
| 40 | 6208 | 40 ملم | 192 | (260) | ||
مثال على كيفية طلب الكود: سلسلة BB Cam Clutch بأختام مطاطية ومفاتيح
| مسلسل | الحجم (معرف التجويف) | بناء | كيواي | المواصفات الرئيسية | |
|
سباق داخلي طول bxhx |
السباق الخارجي ب 'x h' x length |
||||
| BB: مثالي للتطبيقات العامة | 15 |
GD: أختام مطاطية على كلا الجانبين
|
K: Keyway على القطر الداخلي لـ Cam Clutch ويتضمن المفتاح | 5 × 3 × 11 | 2 × 2 × 11 |
| 17 | 5 × 3 × 12 | 2 × 2 × 12 | |||
| 20 | 6 × 4 × 14 | 3 × 3 × 14 | |||
| 25 | 8 × 5 × 15 | 6 × 4 × 15 | |||
| 30 | 8 × 5 × 16 | 6 × 4 × 16 | |||
| 35 | 10 × 6 × 17 | 8 × 5 × 17 | |||
| 40 | 12 × 8 × 22 | 10 × 6 × 22 | |||
أبعاد قابض كام سلسلة BB:
| يكتب | أ | ب | ج | D (معرف العرق الخارجي) | ص | تحمل الأحمال | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ديناميكي (N) | ثابت (ن) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
تحديد:
| يكتب | قدرة عزم الدوران (نيوتن متر) | سحب عزم الدوران (نانومتر) | الأعلى.سرعة التجاوز (دورة في الدقيقة) | الوزن الصافي (ز) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | سباق داخلي | السباق الخارجي | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0.010 | 0.040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0.010 | 0.050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0.014 | 0.055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0.017 | 0.055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0.030 | 0.058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0.034 | 0.060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0.040 | 0.080 | 1800 | 900 | 400 | 600 |
أبعاد Keyway وفتحة المفتاح:
| يكتب | ب2شبيبة 10 | t1 | T2 | ب1شبيبة 9 | ر | مفتاح السباق الداخلي | مفتاح السباق الخارجي | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5 × 3 × 11 | 2 × 2 × 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1.0 | 5 × 3 × 12 | 2 × 2 × 12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6 × 4 × 14 | 3 × 3 × 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8 × 5 × 15 | 6 × 4 × 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8 × 5 × 16 | 6 × 4 × 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10 × 6 × 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12 × 8 × 22 | 10 × 6 × 22 | |||
مثال على كيفية طلب الكود: سلسلة BB Cam Clutch مع key & keyway
| مسلسل | الحجم (معرف التجويف) | كيواي | المواصفات الرئيسية | |
|
سباق داخلي طول bxhx |
السباق الخارجي ب 'x h' x length |
|||
| BB: مثالي للتطبيقات العامة | 15 |
K: درع معدني على جانب واحد ، التجنيب على الجانب الآخر.Keyway على القطر الداخلي لـ Cam Clutch.يشمل المفتاح.
KK: درع معدني على جانب واحد ، ومثبت على الجانب الآخر.Keyway على القطر الداخلي والخارجي لـ Cam Clutch.يشمل كلا المفتاحين
|
5 × 3 × 11 | 2 × 2 × 11 |
| 17 | 5 × 3 × 12 | 2 × 2 × 12 | ||
| 20 | 6 × 4 × 14 | 3 × 3 × 14 | ||
| 25 | 8 × 5 × 15 | 6 × 4 × 15 | ||
| 30 | 8 × 5 × 16 | 6 × 4 × 16 | ||
| 35 | 10 × 6 × 17 | 8 × 5 × 17 | ||
| 40 | 12 × 8 × 22 | 10 × 6 × 22 | ||
