تفاصيل المنتج:
|
| اسم: | القابض كام (اتجاه واحد القابض) | مادة: | تحمل الصلب GCr15 |
|---|---|---|---|
| تحمل أيد: | نعم | صقل الأسطح: | لا يوجد معاملة خاصة |
| نطاق الحجم: | أحجام التجويف من 10 مم إلى 45 مم | ميزات أخرى: | قدرات عزم دوران عالية مع عمر تآكل ممتاز |
| تشحيم: | لفهرسة الاستخدام ، يوصى بتزييت الزيت | طلب: | قوابض Requibackstop والتجاوز والفهرس في الصناعة |
| تسليط الضوء: | محمل القابض PB10 sprag,محمل القابض sprag cam,قابض بداية طريقة واحدة gcr15 |
||

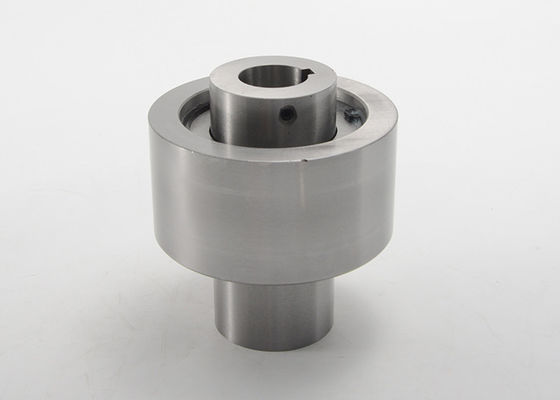

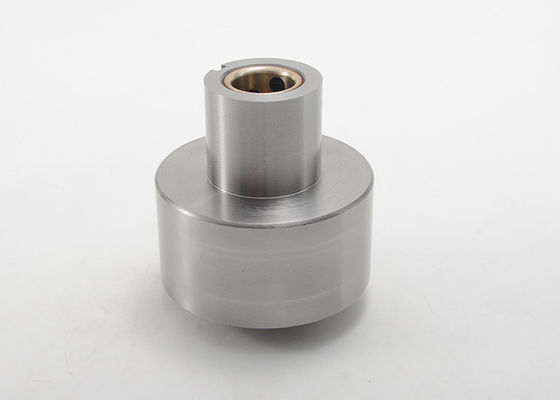

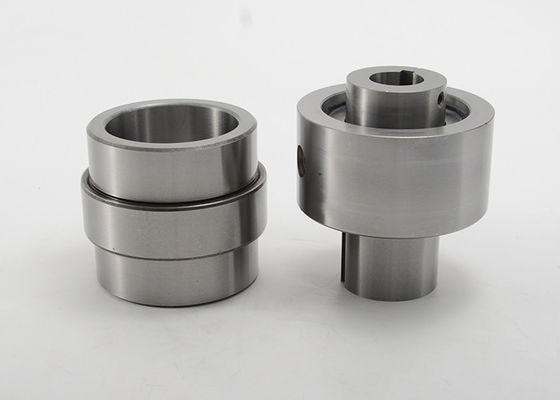

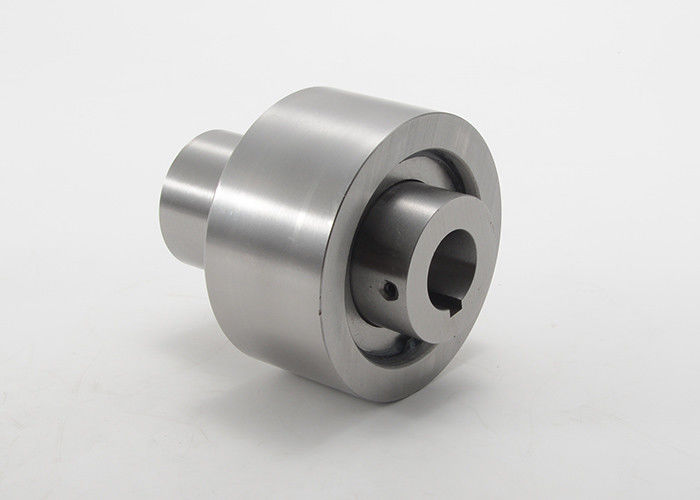

قابض الكامة طريقة واحدة تحمل Sprag Clutch PB10
دلائل الميزات:
التثبيت والاستخدام
1. يتم الحفاظ على تمركزات السباق الداخلي والعرق الخارجي من خلال المحمل البسيط الموجود بين العرق الخارجي والعمود.يتم دعم الحمل الشعاعي الذي يعمل على السباق الخارجي أيضًا بواسطة هذا المحمل البسيط.لذلك يجب أن يتم تمديد العمود من خلال نهاية سباق القابض الخارجي.
2. لا تستخدم قابض الكاميرا من سلسلة PB كأداة توصيل.استخدم مع اقتران مرن عند توصيل عمودين.
3. حدد محرك السباق الداخلي الأيمن (RH) أو الأيسر (LH) المعروض من النهاية المميزة بالسهم في الرسم التوضيحي أعلاه.تحقق مما إذا كان دوران القابض صحيحًا قبل تشغيله.
4. لفهرسة الاستخدام ، يوصى بتزييت الزيت.
5. المفتاح الذي سيتم استخدامه يجب أن يكون متوافقاً مع JIS B1301-1959
6. يجب دعم حمل الدفع بواسطة أجهزة أخرى ، وليس بواسطة Cam Clutch.
7. يجب أن يفي تجويف العضو المُدار ، مثل العجلة المسننة على سباق القابض الخارجي ، بتفاوت H6 أو H7 لمعيار JIS.
قابض Cam قابض اتجاه واحد تحمل Sprag Clutch PB أبعاد سلسلة:
| يكتب | أحجام التجويف | تتحمل كيواي | الأبعاد (مم) | حجم Keyway الخارجي | |||||||
| د | أ | ب | ج (h7) | د | ه | F | جي | ك | إل | ||
| PB3 | 10 | 4 × 1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 × 2.5 | 16 |
| PB5 | 16 | 5 × 2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 × 3.0 | 20 |
| PB6 | 20 | 5 × 2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41.0 | 5x 3.0 | 27 |
| PB8 | 25 | 7x 3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42.0 | 7 × 4.0 | 27 |
| PB10 | 31.5 | 10x 3.5 | 92 | 95 | 60 | 41 | 60 | 37 | 44.0 | 10x 4.5 | 28 |
| PB12 | 40 | 10x 3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10x 4.5 | 29 |
| PB14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12x 4.5 | 30 |
| يكتب | أحجام التجويف | الأعلى.عزم الدوران (نانومتر) | سحب عزم الدوران (نانومتر) | الأعلى.سرعة التجاوز (دورة في الدقيقة) | الأعلى.الفهرسة (cpm) | حجم قابس التشحيم × الملعب | الوزن الصافي / كغ) | |
| د | سباق داخلي | السباق الخارجي | ||||||
| PB3 | 10 | 29.4 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.23 |
| PB5 | 16 | 147 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.58 |
| PB6 | 20 | 382 | 0.196 | 1500 | 800 | 150 | M6 x P1.0 | 1.1 |
| PB8 | 25 | 568 | 0.294 | 1200 | 650 | 150 | M6 x P1.0 | 1.6 |
| PB10 | 31.5 | 843 | 0.392 | 1000 | 400 | 150 | M6 x P1.0 | 2.5 |
| PB12 | 40 | 1530 | 0.392 | 800 | 300 | 150 | M6 x P1.0 | 3.6 |
| PB14 | 45 | 2110 | 0.588 | 700 | 300 | 150 | M6 x P1.0 | 6.0 |
