تفاصيل المنتج:
|
| اسم: | كام القابض (اتجاه واحد محمل كام مخلب) | تحمل المواد: | سبائك عالية الجودة تحمل الصلب GCr15 |
|---|---|---|---|
| بوصة - متري: | الأبعاد المترية | صقل الأسطح: | لا يوجد علاج |
| ميزات أخرى: | مع keyway على الحلقة الداخلية واثنين من الأخاديد نصف القطرية على جانب الوجه على الحلقة الخارجية على | تشحيم: | سفن سلسلة TFS مشحمة مسبقًا بالزيت. |
| نطاق درجة حرارة: | approx. تقريبا. -10°C to + 50°C. -10 درجة مئوية إلى +50 درجة مئوية. | طلب: | مثالي لتطبيقات اجتياح السباق الداخلي أو الخارجي بشكل عام |
| تسليط الضوء: | مخلب كامة خلفية أحادية الاتجاه,قابض كامة خلفي للخطوط الخلفية,محمل قابض أحادي الاتجاه TFS |
||

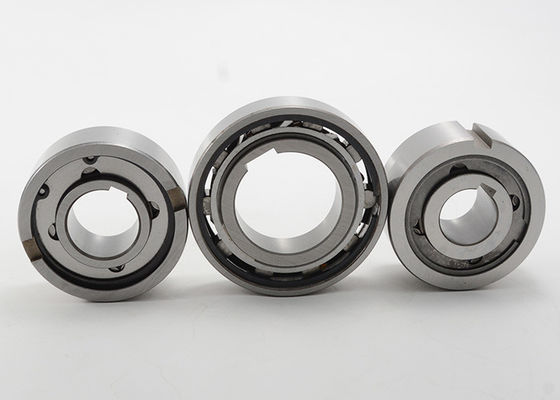

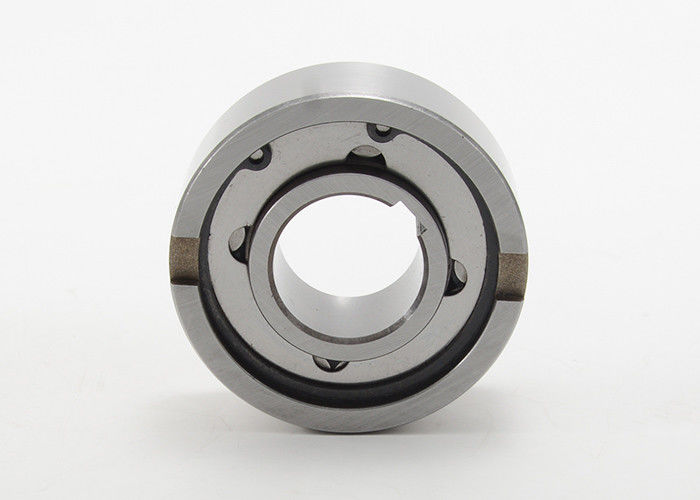

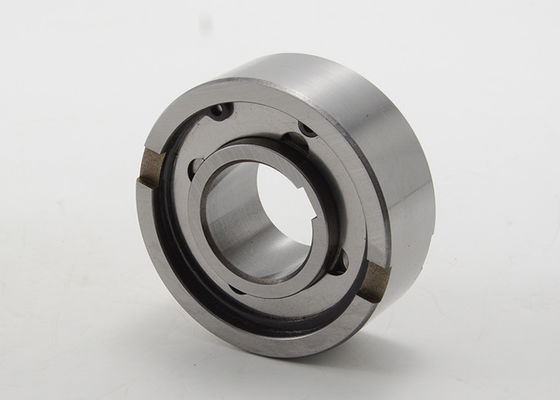

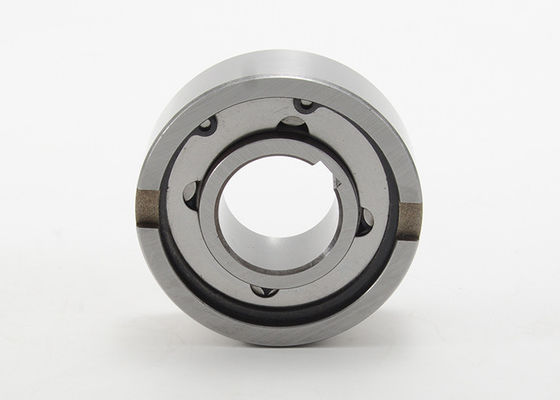

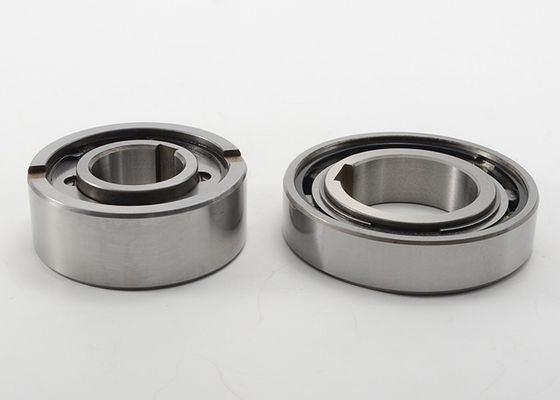

TFS Freewheels Cam القابض اتجاه واحد اتجاه واحد مخلب مع Keyways
TFS Series Cam Clutch عبارة عن قابض من نوع sprag مصمم للتثبيت المناسب للضغط.عادةً ما يكون لتصميمات نوع Sprag قدرة عزم دوران أعلى من القابض المنحدر ذي الحجم المماثل وقابض نوع الأسطوانة.يحتوي TFS على مسارين عموديين على السباق الخارجي للمساعدة في تحديد الموقع.الأبعاد الخارجية هي نفس محامل الكرات Series 63.هذا التصميم مثالي لتطبيقات اجتياح السباق الداخلي أو الخارجي بشكل عام.نظرًا لأن سلسلة TFS لا تتضمن محملًا متكاملًا ، فإن تثبيت TFS Cam Clutch بجوار المحمل الذي يتعامل مع الأحمال المحورية والشعاعية هو التطبيق النموذجي.سفن سلسلة TFS مشحمة مسبقًا بالزيت.
كيواي:
يصل طول مجرى الخابور إلى قطر d = 12 مم وفقًا لـ DIN 6885-1.أعلى من ذلك وفقًا لـ DIN 6885-3.
تصاعد:
بالنسبة للمحمل والعجلة الحرة ، يجب توفير نفس تفاوتات التثبيت.تحمل السكن الموصى به H7.للعمود h7.إذا كان تفاوت القطر الداخلي للإسكان للعجلة الحرة TFS هو K6 ، فلا يلزم وجود مفاتيح ريشة على أخاديد الوجه النهائية للعجلة الحرة.أثناء التثبيت ، يجب توخي الحذر لضمان الاتجاه الصحيح للدوران.يشار إلى اتجاه الدوران بواسطة سهم تعليم على العجلة الحرة.
تشحيم:
تزييت الزيت.سفن سلسلة TFS مشحمة مسبقًا بالزيت.
نطاق درجة حرارة:
تقريبا.-10 درجة مئوية إلى +50 درجة مئوية.
إصدارات أخرى عند الطلب.
محامل القابض أحادية الاتجاه أحادية الاتجاه ذات العجلات الحرة مع مواصفات سلسلة Keyways TFS:
| نوع تحمل القابض | أحجام التجويف | تتحمل كيواي | الأبعاد (مم) | |||||||
| د | أ (العرض الكلي) | ب (القطر الكلي) | C (معرف العرق الخارجي) | د (معرف العرق الداخلي) | E (شطب) | F (شطب) | G (عرض الفتحة) | H (عمق الفتحة) | ||
| TFS12 | 12 | 4 × 1.8 | 13 | 35 | 30 | 18 | 0.6 | 0.3 | 4 | 1.4 |
| TFS15 | 15 | 5 × 1.2 | 18 | 42 | 36 | 22 | 0.8 | 0.3 | 5 | 1.8 |
| TFS17 | 17 | 5 × 1.2 | 19 | 47 | 38 | 22 | 1.2 | 0.8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1.6 | 21 | 52 | 45 | 27 | 1.2 | 0.8 | 6 | 2.3 |
| TFS25 | 25 | 8x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0.8 | 8 | 2.8 |
| TFS30 | 30 | 8 × 2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10 × 2.4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12 × 2.2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14 × 2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14 × 2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x 2.3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20 × 2.7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| TFS80 | 80 | 24 × 3.1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
تحديد:
| نوع تحمل القابض | أحجام التجويف | الأعلى.عزم الدوران (نانومتر) | سحب عزم الدوران (نانومتر) | الأعلى.سرعة التجاوز (دورة في الدقيقة) | الوزن الصافي (ز) | |
| د | سباق داخلي | السباق الخارجي | ||||
| TFS12 | 12 | 18 | 0.040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0.060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0.110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0.180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0.190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0.210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0.420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0.460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0.560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0.600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0.870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0.910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
