تفاصيل المنتج:
|
| اسم: | قابض كام (قوابض كام أحادية الاتجاه) | فئة: | تحمل القابض |
|---|---|---|---|
| مواد تحمل القابض: | الكروم الصلب 100Cr6 | صقل الأسطح: | لا يوجد معاملة خاصة |
| نطاق الحجم: | أحجام التجويف من 8 مم إلى 150 مم | نوع البناء الأساسي: | نوع الأسطوانة freewheel غير مدعوم |
| تشحيم قياسي: | نفط | ختم: | مطلوب |
| تسليط الضوء: | NF45 طريقة واحدة أسطواني,أسطواني منحدر اتجاه واحد أسطواني,مخلب مساند عجلة حرة |
||

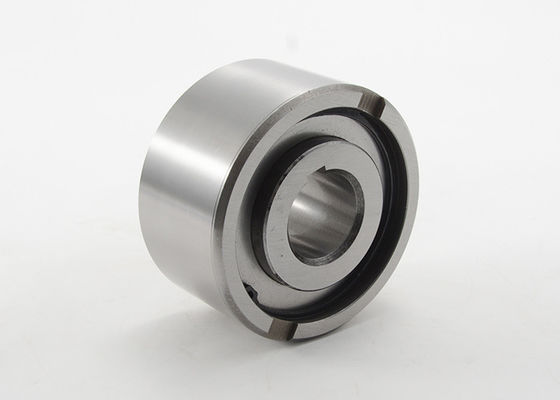

NF45 Roller Ramp طريقة واحدة براثن عجلة حرة تحمل Backstop Bearing Cam Clutch
النوع NF عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.الترتيب النموذجي هو تثبيت هذا النوع بجانب محمل بنفس تفاوتات السكن ، كما هو موضح في الصفحة التالية.السباق الداخلي مرتبط بالعمود.يتمتع العرق الخارجي بتسامح إيجابي مع n6 لإعطاء ضغط مناسب في مبيت H7 *.توفر الشقوق الجانبية الإضافية نقل عزم الدوران الإيجابي.
إذا كان تفاوت السكن يصل إلى K6 * ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.
NF Series Roller Ramp طريقة واحدة براثن عجلة حرة المواصفات:
| يكتب | أحجام التجويف | الأبعاد (مم) | الأعلى.عزم الدوران (نانومتر) | الأعلى.سرعة التجاوز (دورة في الدقيقة) | الوزن الصافي / كغ) | |||||||
| د | دh6 | إل | د5 | د6 | ر | ص | r1 | سباق داخلي | السباق الخارجي | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
