تفاصيل المنتج:
|
| اسم: | طريقة واحدة إبرة تحمل / القابض | نوع الكوب المسحوب: | مخلب الأسطوانة |
|---|---|---|---|
| نوع الاغلاق: | فتح | عدد الصفوف: | واحد |
| طلاء: | بدون | شكل السطح الخارجي: | أملس السطح الخارجي |
| تصميم الربيع: | نوابض ضغط فولاذية قياسية | نطاق الحرارة الشغالة: | -10 إلى +70 درجة مئوية |
| تسليط الضوء: | ارتفاع عزم دوران اتجاه واحد مخلب تحمل,عزم دوران عالي اتجاه واحد إبرة محمل,اتجاه واحد إبرة تحمل مع الصلب الينابيع |
||

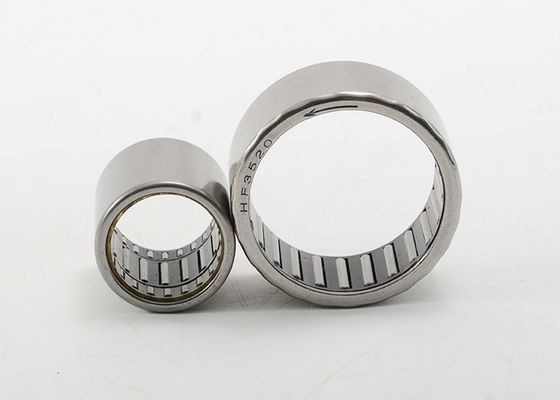

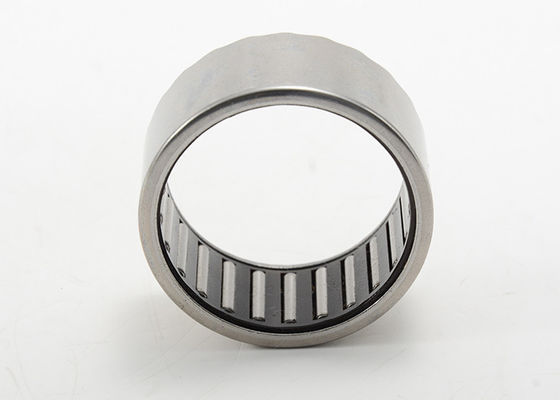

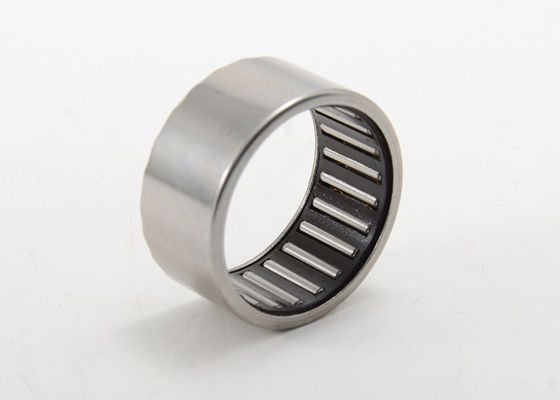

طريقة واحدة تحمل إبرة تعادل قوابض إبرة كأس مع نوابض فولاذية
قوابض أسطوانة الكوب المسحوبة عبارة عن قوابض أحادية الاتجاه ، واسمها مشتق من حلقات خارجية مرسومة بجدار رفيع (أكواب).يمكنهم نقل عزم دوران عالي في اتجاه واحد ولديهم مجموعة واسعة من التطبيقات ، على سبيل المثال مثل قوابض الفهرسة وقوابض التوقف الخلفي وقوابض التجاوز.
نظرًا لتصميمها ، تتمتع قوابض أسطوانة الكوب المسحوبة بدقة فهرسة عالية جدًا وتردد فهرسة عالي وعزم دوران احتكاك منخفض.
من أجل ضمان التركيز ، ونتيجة لذلك ، الأداء الصحيح ، فإن ترتيب محمل الدعم ضروري لقوابض بكرة الكوب المسحوبة.وبالتالي ، فإن قوابض الكوب المسحوبة متوفرة بترتيب محمل متكامل (HFL).بالنسبة لقوابض أسطوانات الكوب المسحوبة بدون ترتيب محمل متكامل (HF) ، يجب توفير ترتيب محمل الدعم بواسطة محامل دوارة إضافية.
تتوفر قوابض أسطوانة الكأس المسحوبة مع التخريش أو بدونه.يتم توريدها مدهونة بشكل قياسي.للتطبيقات مع تزييت الزيت ، تتوفر قوابض أسطوانة الكوب المسحوبة بدون تشحيم.
طريقة واحدة تحمل الإبرة تعادل قوابض كأس الأسطوانة مع مواصفات سلسلة الينابيع الفولاذية HF:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة |
الحد سرعة |
||||
| تحمل رمز | مهاجم | د | ج | متحرك | ثابتة | ثابتة | بترول | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | ||||||
| 4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0.34 | ||
| 6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1.76 | ||
| 8 | HF0812 | 3.5 | 8 | 12 | 12 | 17000 | 12000 | 3.15 | ||
| 10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5.3 | ||
| 12 | HF1216 | 11.6 | 12 | 18 | 16 | 11000 | 8000 | 12.2 | ||
| 14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17.3 | ||
| 16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20.5 | ||
| 18 | HF1816 | 15.5 | 18 | 24 | 16 | 7500 | 7500 | 24.1 | ||
| 20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28.1 | ||
| 25 | HF2520 | 30.9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
| 30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
| 35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 | ||
