تفاصيل المنتج:
|
| اسم: | كل وحدة تحمل الكرة كتلة وسادة الفولاذ المقاوم للصدأ | نوع الواجب: | أحمال شعاعية عالية (شديدة التحمل) |
|---|---|---|---|
| نوع القاعدة: | قاعدة صلبة / قاعدة جوفاء | جهاز القفل: | مجموعة براغي |
| نوع التركيب: | 2-قاعدة بولت | نوع الختم: | الاتصال Seal |
| مواد الإسكان: | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 | أدخل مادة المحامل: | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 |
| الامتثال للمعيار: | ISO ، JIS ، معيار أمريكا الشمالية | التطبيقات: | تجهيز وتعبئة الأطعمة والمشروبات ، أنظمة النقل ، أنظمة المصاعد ، الآلات الزراعية |
| تسليط الضوء: | الحمل الثقيل محامل كتلة وسادة مختومة,2 محامل كتلة وسادة مختومة الثقوب,تحمل كتلة الإسكان 440c |
||

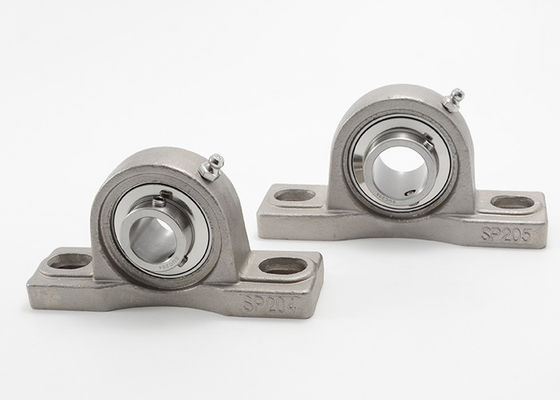

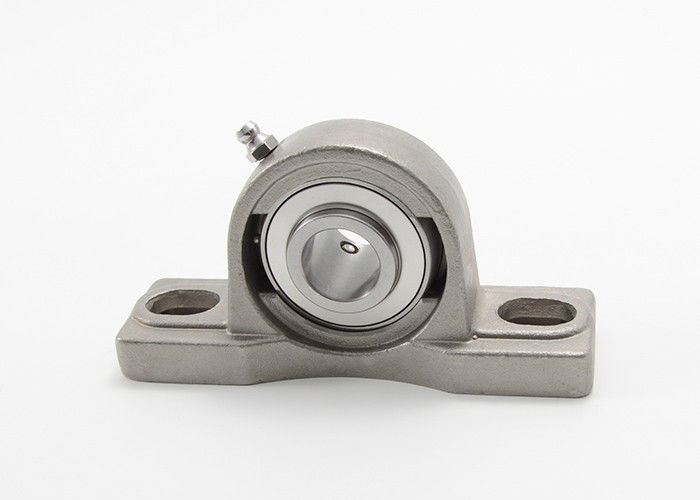

وحدة محمل كروي بلوك 2 ثقوب حمولة ثقيلة من الفولاذ المقاوم للصدأ بالكامل SUCP310
كل وحدة محامل كروية من سلسلة SUCP3 المصنوعة من الفولاذ المقاوم للصدأ مع حلقة داخلية ممتدة وقفل لولبي محدد ، وتتكون من محمل إدراج مثبت في مبيت غير قابل للصدأ يمكن تثبيته على سطح دعم.هذا المتغير قوي وصلب ، ومناسب للتطبيقات ذات اتجاهات الدوران الثابتة والمتناوبة.يحتوي على حلقة داخلية ممتدة على كلا الجانبين ويتم قفلها على العمود عن طريق شد المسمار اللولبي الموجود على الحلقة الداخلية ، مما يجعله سهل التركيب.
المزايا الرئيسية:
2 ثقوب قاعدة حمولة ثقيلة جميع الفولاذ المقاوم للصدأ وسادة كتلة كروي وحدة SUCP3 سلسلة المواصفات:
|
وحدة تحمل رقم الجزء |
تتحمل ديا | الأبعاد (مم) |
تحمل الجزء رقم |
رقم الجزء السكني |
الوزن الصافي / كغ) |
||||||||||
| د | ح | أ | ه | ب | S1 | S2 | ز | دبليو | س | ب | |||||
| في | مم | ||||||||||||||
|
SUCP305 SUCP305-14 SUCP305-15 SUCP305-16 |
7/8 15/16 1 |
25 |
45 |
175 |
132 |
45 |
17 |
20 |
15 |
85 |
15 |
38.0 |
SUC305 SUC305-14 SUC305-15 SUC305-16 |
SP305 |
1.52 |
|
SUCP306 SUCP306-18 SUCP306-19 |
1-1 / 8 1-3 / 16 |
30 |
50 |
180 |
140 |
50 |
17 |
20 |
18 |
95 |
17 |
43 |
SUC306 SUC306-18 SUC306-19 |
SP306 |
1.92 |
|
SUCP307 SUCP307-20 SUCP307-21 SUCP307-22 |
1-1 / 4 1-5 / 16 1-3 / 8 |
35 |
56 |
210 |
160 |
56 |
17 |
25 |
20 |
106 |
19.0 |
48 |
SUC307 SUC307-20 SUC307-21 SUC307-22 |
SP307 |
2.66 |
|
SUCP308 SUCP308-24 SUCP308-25 |
1-1 / 2 1-9 / 16 |
40 |
60 |
220 |
170 |
60 |
17 |
27 |
22 |
116 |
19.0 |
52 |
SUC308 SUC308-24 SUC308-25 |
SP308 |
3.50 |
|
SUCP309 SUCP309-26 SUCP309-27 SUCP309-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
45 |
67 |
245 |
190 |
67 |
20 |
30 |
24 |
129 |
22 |
57 |
SUC309 SUC309-26 SUC309-27 SUC309-28 |
SP309 |
4.68 |
|
SUCP310 SUCP310-30 SUCP310-31 |
1-7 / 8 1-15 / 16 |
50 |
75 |
275 |
212 |
75 |
20 |
35 |
27 |
143 |
22 |
61 |
SUC310 SUC310-30 SUC310-31 |
SP310 |
6.44 |
|
SUCP311 SUCP311-32 SUCP311-34 SUCP311-35 |
2 2-1 / 8 2-3 / 16 |
55 |
80 |
310 |
236 |
80 |
20 |
38 |
30 |
154 |
25 |
66 |
SUC311 SUC311-32 SUC311-34 SUC311-35 |
SP311 |
7.69 |
|
SUCP312 SUCP312-36 SUCP312-38 SUCP312-39 |
2-1 / 4 2-3 / 8 2-7 / 16 |
60 |
85 |
330 |
250 |
85 |
25 |
38 |
32 |
165 |
26 |
71 |
SUC312 SUC312-36 SUC312-38 SUC312-39 |
SP312 |
9.40 |
|
SUCP313 SUCP313-40 |
2-1 / 2 |
65 | 90 | 340 | 260 | 90 | 25 | 38 | 33 | 176 | 30 | 75 |
SUC313 SUC313-40 |
SP313 | 11.70 |
|
SUCP314 SUCP314-44 |
2-3 / 4 |
70 | 95 | 360 | 280 | 90 | 27 | 40 | 35 | 187 | 33 | 78 |
SUC314 SUC314-44 |
SP314 | 13.40 |
|
SUCP315 SUCP315-48 |
3 |
75 | 100 | 380 | 290 | 100 | 27 | 40 | 35 | 198 | 32 | 82 |
SUC315 SUC315-48 |
SP315 | 15.40 |
|
SUCP316 SUCP316-50 |
3-1 / 8 |
80 | 106 | 400 | 300 | 110 | 27 | 40 | 40 | 210 | 34 | 86 |
SUC316 SUC316-50 |
SP316 | 18.95 |
|
SUCP317 SUCP317-52 |
3-1 / 4 |
85 | 112 | 420 | 320 | 110 | 33 | 45 | 40 | 220 | 40 | 96 |
SUC317 SUC317-52 |
SP317 | 21.50 |
|
SUCP318 SUCP318-56 |
3-1 / 2 |
90 | 118 | 430 | 330 | 110 | 33 | 45 | 45 | 235 | 40 | 96 |
SUC318 SUC318-56 |
SP318 | 24.70 |
|
SUCP319 SUCP319-60 |
3-3 / 4 |
95 | 125 | 470 | 360 | 120 | 36 | 50 | 45 | 250 | 41 | 103 |
SUC319 SUC319-60 |
SP319 | 29.75 |
|
SUCP320 SUCP320-64 |
4 |
100 | 140 | 490 | 380 | 120 | 36 | 50 | 50 | 275 | 42 | 108 |
SUC320 SUC320-64 |
SP320 | 37.28 |
| SUCP321 | / | 105 | 140 | 490 | 380 | 120 | 36 | 50 | 50 | 280 | 44 | 112 | SUC321 | SP321 | 37.30 |
| SUCP322 | / | 110 | 150 | 520 | 400 | 140 | 40 | 55 | 55 | 300 | 46 | 117 | SUC322 | SP322 | 46.50 |
| SUCP324 | / | 120 | 160 | 570 | 450 | 140 | 40 | 55 | 65 | 320 | 51 | 126 | SUC324 | SP324 | 57.70 |
| SUCP326 | / | 130 | 180 | 600 | 480 | 140 | 40 | 55 | 75 | 355 | 54 | 135 | SUC326 | SP326 | 75.30 |
| SUCP328 | / | 140 | 200 | 620 | 500 | 140 | 40 | 55 | 75 | 390 | 59 | 145 | SUC328 | SP328 | 92.90 |
