تفاصيل المنتج:
|
| اسم: | جميع وحدات كتلة وسادة الفولاذ المقاوم للصدأ | وحدات المواد: | الفولاذ المقاوم للصدأ للإسكان وإدراج تحمل |
|---|---|---|---|
| نوع محدد: | نوع الخدمة الشاقة | نوع السكن: | نوع الخدمة الشاقة |
| نمط السكن: | 2 كتلة وسادة بولت | طريقة التركيب: | ضبط قفل المسمار |
| التوسع / عدم التوسع: | عدم التوسع | قابل لإعادة التشحيم: | نعم |
| الامتثال للمعيار: | ISO ، JIS ، معيار أمريكا الشمالية | التطبيقات: | تجهيز وتعبئة الأطعمة والمشروبات ، أنظمة النقل ، أنظمة المصاعد ، الآلات الزراعية |
| تسليط الضوء: | 2 محامل كتلة وسادة مثبتة على شفة,محامل كتلة وسادة مثبتة على شفة من الفولاذ المقاوم للصدأ,محمل كتلة وسادة للخدمة الشاقة غير توسع |
||

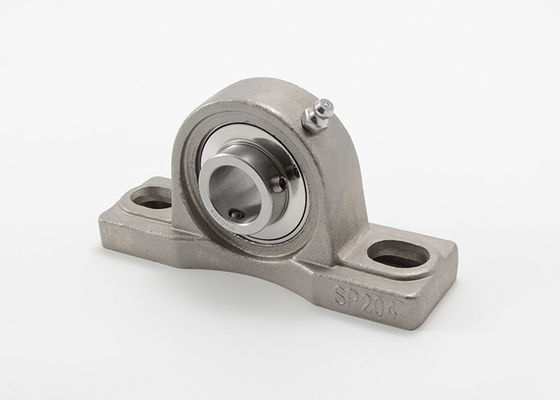

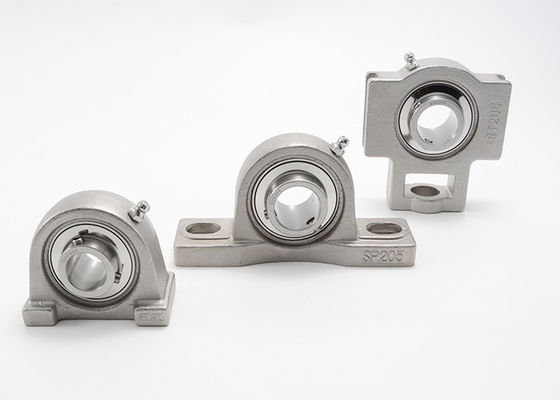

جميع وحدات كتلة الوسائد المصنوعة من الفولاذ المقاوم للصدأ ذات الفتحتين نوع واجب الشفة SUCPX05 SUCPX06
نظرًا لتعدد استخداماتها وفعاليتها من حيث التكلفة ، تُستخدم وحدات الكرات في العديد من التطبيقات الصناعية.
تتكون وحدات المحامل الكروية من محمل داخلي مركب في مبيت.محمل الإدخال عبارة عن محمل كروي ذو أخدود عميق مع سطح خارجي كروي (محدب) وحلقة داخلية ممتدة تتضمن آلية لقفل الوحدة على العمود.تحتوي العلب على تجويف مماثل كروي ولكنه مقعر.
تتكون وحدات محامل الكرات ذات الوسادة MOUETTE (بلامر) من محمل داخلي مركب في مبيت ، والذي يمكن تثبيته بمسامير على سطح الدعم.تشمل التصميمات القياسية للوحدات السكنية الحديد الزهر والمركبات والفولاذ المضغوط ومواد الفولاذ المقاوم للصدأ.أنتجت MOUETTE بشكل رئيسي غلاف وإدراج محامل من الفولاذ المقاوم للصدأ ؛أو تُدخل محامل من الصلب غير القابل للصدأ ، لكن غلافها مصنوع من مادة بلاستيكية.
الخصائص الرئيسية:
| وحدة تحمل الوصف | شنت جميع وحدات كتلة وسادة الفولاذ المقاوم للصدأ محمل |
| مواد | الفولاذ المقاوم للصدأ للإسكان وإدراج المحمل |
| عدد فتحات التركيب | 2 |
| طريقة التركيب | مجموعة المسمار |
| نمط السكن | كتلة وسادة شفة 2 الترباس |
| المتداول العنصر | وضع الكره |
| التوسع / عدم التوسع | عدم التوسع |
| نوع الواجب | واجب ثقيل |
| قابل لإعادة التشحيم | نعم |
جميع وحدات كتلة وسادة الفولاذ المقاوم للصدأ 2 ثقوب نوع واجب شفة SUCPX00 المواصفات:
|
وحدة تحمل رقم الجزء |
تتحمل ديا | الأبعاد (مم) |
تحمل الجزء رقم |
رقم الجزء السكني |
الوزن الصافي / كغ) |
||||||||||
| د | ح | أ | ه | ب | S1 | S2 | ز | دبليو | س | ب | |||||
| في | مم | ||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1.48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1 / 16 1-1 / 8 1-3 / 16 1-1 / 4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1 / 4 1-5 / 16 1-3 / 8 1-7 / 16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2.57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1 / 2 1-9 / 16 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13 / 16 1-7 / 8 1-15 / 16 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4.81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1 / 16 2-1 / 8 2-3 / 16 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1 / 4 2-5 / 16 2-3 / 8 2-7 / 16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1 / 2 2-9 / 16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7.42 |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5 / 8 2-11 / 16 2-3 / 4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8.60 |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13 / 16 2-7 / 8 2-15 / 16 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10.59 |
|
SUCPX16 SUCPX16-50 |
3-1 / 8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 SUCX16-50 |
SPX16 | 13.16 |
|
SUCPX17 SUCPX17-52 |
3-1 / 4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
|
SUCPX18 SUCPX18-56 |
3-1 / 2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
SPX20 | 29.80 |
