تفاصيل المنتج:
|
| اسم: | محامل كتلة وسادة شفة الفولاذ المقاوم للصدأ | مادة: | جميع الفولاذ المقاوم للصدأ للإسكان وإدراج محمل كروي |
|---|---|---|---|
| جهاز القفل: | ضبط قفل المسمار | تشحيم: | قابل لإعادة التشحيم |
| محلول الختم: | الأختام القياسية | نوع السكن: | 4 فتحات مبيت ذو حواف |
| الامتثال للمعيار: | ISO ، JIS ، معيار أمريكا الشمالية | التطبيقات: | تجهيز وتعبئة الأطعمة والمشروبات ، أنظمة النقل ، أنظمة المصاعد ، الآلات الزراعية |
| تسليط الضوء: | كتلة وسادة من الفولاذ المقاوم للصدأ مُثبَّتة بشفة,كتلة وسادة من الفولاذ المقاوم للصدأ قابلة لإعادة التشحيم,غلاف محمل من كتلة الوسادة من الفولاذ المقاوم للصدأ بـ 4 فتحات |
||

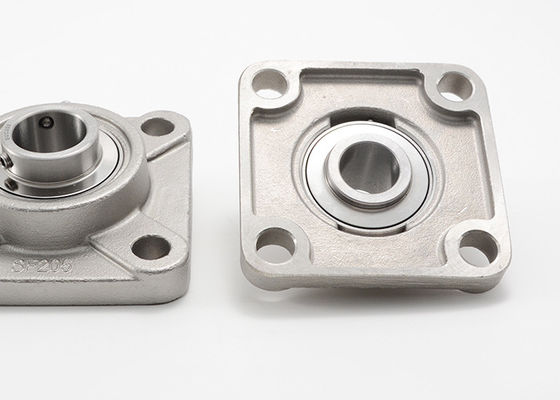

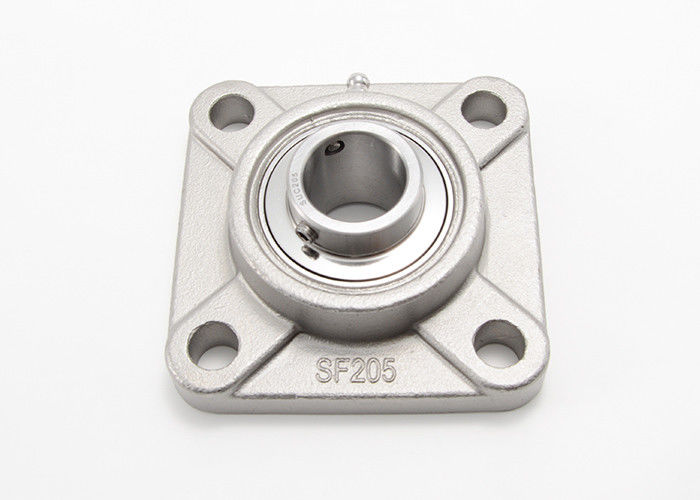

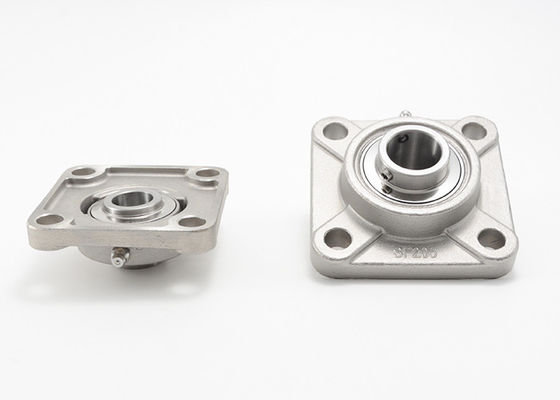

وحدة شفة من الفولاذ المقاوم للصدأ مثبتة على وسادة كتلة كروية SUCFX05
التطبيقات بشكل رئيسي:
شنت وحدة شفة الفولاذ المقاوم للصدأ وسادة كتلة كروي SUCFX00 المواصفات:
|
وحدة تحمل الجزء رقم |
تتحمل ديا | الأبعاد (مم) |
تحمل الجزء رقم |
رقم الجزء السكني |
الوزن الصافي / كغ) |
||||||||
| د | أ | ه |
أنا |
ز |
إل |
ن |
ه |
س |
|||||
| في | مم | ||||||||||||
|
SUCFX05 SUCFX05-14 SUCFX05-15 SUCFX05-16 |
7/8 15/16 1 |
25 | 108 | 83 | 18 | 12.7 | 30 | 12 | 40.2 | 15.9 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SFX05 | 1.08 |
|
SUCFX06 SUCFX06-18 SUCFX06-19 |
1-1 / 8 1-3 / 16 |
30 |
117 |
92 |
19 |
14.3 |
34 |
16 |
44.4 |
17.5 |
SUCX06 SUCX06-18 SUCX06-19 |
SFX06 |
1.38 |
|
SUCFX07 SUCFX07-20 SUCFX07-21 SUCFX07-22 |
1-1 / 4 1-5 / 16 1-3 / 8 |
35 | 130 | 102 | 21 | 14.3 | 38 | 16 | 51.2 | 19.0 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 |
SFX07 | 1.76 |
|
SUCFX08 SUCFX08-24 SUCFX08-25 |
1-1 / 2 1-9 / 16 |
40 |
137 |
105 |
22 |
14.3 |
40 |
19 |
52.2 |
19.0 |
SUCX08 SUCX08-24 SUCX08-25 |
SFX08 |
1.88 |
|
SUCFX09 SUCFX09-26 SUCFX09-27 SUCFX09-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
143 | 111 | 23 | 14.3 | 40 | 19 | 55.6 | 19.0 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SFX09 | 2.51 | |
|
SUCFX10 SUCF X10-30 SUCFX10-31 |
1-7 / 8 1-15 / 16 |
50 |
162 |
130 |
26 |
19.8 |
44 |
19 |
59.4 |
22.2 |
SUCX10 SUCX10-30 SUCX10-31 |
SFX10 |
3.69 |
|
SUCFX11 SUCFX11-32 SUCFX11-34 SUCFX11-35 |
2 2-1 / 8 2-3 / 16 |
55 | 175 | 143 | 29 | 19.8 | 49 | 19 | 68.7 | 25.4 |
SUCX11 SUCX11-32 SUCX11 - 34 SUCX11-35 |
SFX11 | 4.51 |
|
SUCFX12 SUCFX12-36 SUCFX12-38 SUCFX12-39 |
2-1 / 4 2-3 / 8 2-7 / 16 |
60 | 187 | 149 | 34 | 20.6 | 59 | 19 | 73.7 | 25.4 |
SUCX12 SUCX12-36 SUCX12-38 SUCX12-39 |
SFX12 | 5.20 |
|
SUCFX13 SUCFX13-40 SUCFX13-41 |
2-1 / 2 2-9 / 16 |
65 |
187 |
149 |
34 |
20.6 |
59 |
19 |
78.4 |
30.2 |
SUCX13 SUCX13-40 SUCX13-41 |
SSFX13 |
5.40 |
|
SUCFX14 SUCFX14-42 SUCFX14-43 SUCFX14-44 |
2-5 / 8 2-11 / 16 2-3 / 4 |
70 | 197 | 152 | 37 | 23.8 | 60 | 23 | 81.5 | 33.3 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SFX14 | 7.52 |
|
SUCFX15 SUCFX15-45 SUCFX15-46 SUCFX15-47 SUCFX15-48 |
2-13 / 16 2-7 / 8 2-15 / 16 3 |
75 |
197 |
152 |
40 |
23.8 |
68 |
23 |
89.3 |
33.3 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SFX15 |
7.81 |
| SUCFX16 SUCFX16-50 |
3-1 / 8 |
80 | 214 | 171 | 40 | 23.8 | 70 | 23 | 91.6 | 34.1 | SUCX16 SUCX16-50 | SFX16 | 10.50 |
| SUCFX17 SUCFX17-52 |
3-1 / 4 |
85 | 214 | 171 | 40 | 23.8 | 70 | 23 | 96.3 | 39.7 | SUCX17 SUCX17-52 | SFX17 | 10.14 |
|
SUCFX18 SUCFX18-56 |
3-1 / 2 |
90 | 214 | 171 | 45 | 23.8 | 76 | 23 | 106.1 | 42.9 |
SUCX18 SUCX18-56 |
SFX18 | 10.80 |
| SUCFX20 SUCFX20-64 |
4 |
100 | 268 | 211 | 59 | 31 | 97 | 31 | 127.3 | 49.2 | SUCX20 SUCX20-64 | SFX20 | 16.97 |
