تفاصيل المنتج:
|
| اسم: | وحدتان سكنيتان بحواف | تحمل نوع إدراج: | كرة |
|---|---|---|---|
| نوع التركيب: | 2-بولت شفة | نوع قفل رمح: | مجموعة المسمار |
| مواد الإسكان: | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 | أدخل مادة المحامل: | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 |
| محلول الختم: | ختم مطاط السيليكون | نوع الغلاف: | لا غطاء |
| تشحيم: | شحم غذائي قياسي | الامتثال للمعيار: | ISO ، JIS ، معيار أمريكا الشمالية |
| تسليط الضوء: | SUCFL204 محامل كتلة وسادة صناعية,محامل كتلة وسادة صناعية 2 الترباس,محمل كتلة وسادة شفة نوع الغذاء الصف الشحوم |
||

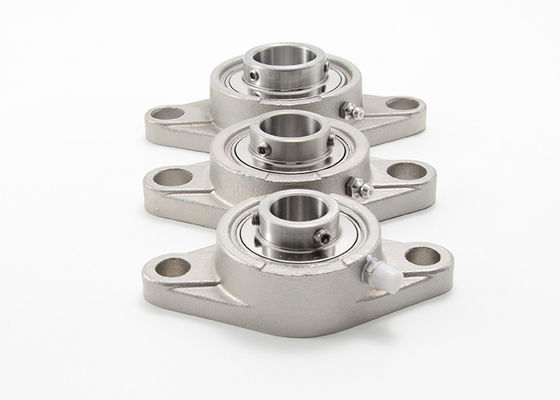

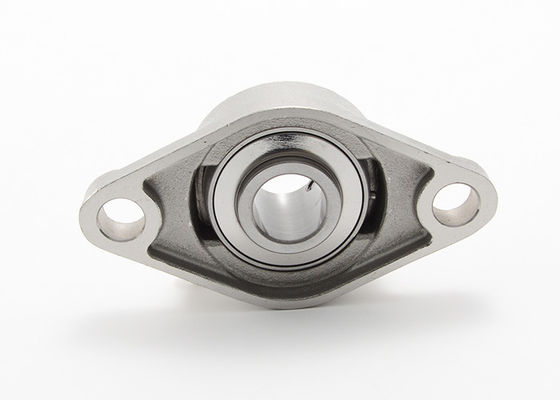

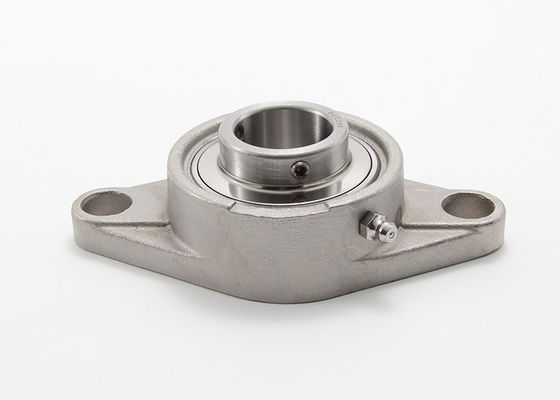

وحدات الإسكان ذات الحواف اثنان من الفولاذ المقاوم للصدأ وسادة كتلة تحمل SUCFL204
وصف هذه السلسلة:
تتكون الوحدات السكنية ذات الحواف من سلسلة SSUCFL2 (الفولاذ المقاوم للصدأ) من محمل السكن المصنوع من الفولاذ المقاوم للصدأ SSFL2 (2 ثقب) والمحمل المثبت بالفعل SSUC2.يسمح التصميم كمحمل شفة ثنائي الفتحات بالتثبيت في مجموعة متنوعة من التطبيقات ، حتى مع وجود مساحة محدودة في موقع التثبيت ومناسب للأحمال الشعاعية العالية.الغلاف مصنوع من الفولاذ المقاوم للصدأ وبالتالي فهو صحي ومقاوم للتآكل.الحامل الداخلي المصنوع من الفولاذ المقاوم للصدأ مقاوم للتآكل وله حلقة داخلية ممتدة مع براغي نكش لتركيب الحلقة الداخلية على عمود.يمكن تعويض الاختلالات الثابتة حتى زاوية 2 درجة.
دلائل الميزات:
وحدات الإسكان ذات الحواف اثنين من سلسلة SSUCFL2 بولت المواصفات:
|
وحدة تحمل الجزء رقم |
تتحمل ديا | الأبعاد (مم) |
تحمل الجزء رقم |
رقم الجزء السكني |
الوزن الصافي / كغ) |
|||||||||
| د | أ | ه |
أنا |
ب |
ز |
إل |
ن |
ه |
س |
|||||
| في | مم | |||||||||||||
|
SUCFL201 SUCFL201-8 SUCFL202 SUCFL202-10 SUCFL203 SUCFL203-11 |
1/2
5/8
11/16 |
12
15
17 |
99 | 76.2 | 15 | 55 | 11 | 25.5 | 12 | 31 | 10 |
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
SFL203 | 0.56 |
| SUCFL204 SUCFL204-12 | 3/4 | 20 | 113 | 90 | 15 | 60 | 11 | 25.5 | 12 | 33.3 | 12.7 | SUC 204 SUC204-12 | SFL204 | 0.52 |
|
SUCFL205 SUCFL205-14 SUCFL205-15 SUCFL205-16 |
7/8 15/16 1 |
25 |
130 |
99 |
16 |
68 |
13 |
27 |
16 |
35.8 |
14.3 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
SFL205 |
0.64 |
|
SUCFL206 SUCFL206-17 SUCFL206-18 SUCFL206-19 SUCFL206-20 |
1-1 / 16 1-1 / 8 1-3 / 16 1-1 / 4 |
30 |
148 |
117 |
18 |
80 |
13 |
31 |
16 |
40.2 |
15.9 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
SFL206 |
0.93 |
|
SUCFL207 SUCFL207-20 SUCFL207-21 SUCFL207-22 SUCFL207-23 |
1-1 / 4 1-5 / 16 1-3 / 8 1-7 / 16 |
35 |
161 |
130 |
19 |
90 |
15 |
34 |
16 |
44.4 |
17.5 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
SFL207 |
1.20 |
|
SUCFL208 SUCFL208-24 SUCFL208-25 |
1-1 / 2 1-9 / 16 |
40 | 175 | 144 | 21 | 100 | 15 | 36 | 16 | 51.2 | 19.0 |
SUC208 SUC208-24 SUC208-25 |
SFL208 | 1.59 |
|
SUCFL209 SUCFL209-26 SUCFL209-27 SUCFL209-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
45 |
188 |
148 |
22 |
108 |
16 |
38 |
19 |
52.2 |
19.0 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
SFL209 |
1.84 |
|
SUCFL210 SUCFL210-29 SUCFL210-30 SUCFL210-31 SUCFL210-32 |
1-13 / 16 1-7 / 8 1-15 / 16 2 |
50 |
197 |
157 |
22 |
115 |
16 |
40 |
19 |
54.6 |
19.0 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
SFL210 |
2.15 |
|
SUCFL211 SUCFL211-32 SUCFL211-33 SUCFL211-34 SUCFL211-35 |
2 2-1 / 16 2-1 / 8 2-3 / 16 |
55 |
224 |
184 |
25 |
130 |
19 |
43 |
19 |
58.4 |
22.2 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
SFL211 |
3.10 |
|
SUCFL212 SUCFL212-36 SUCFL212-37 SUCFL212-38 SUCFL212-39 |
2-1 / 4 2-5 / 16 2-3 / 8 2-7 / 16 |
60 |
250 |
202 |
29 |
140 |
20 |
48 |
23 |
68.7 |
25.4 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
SFL212 |
3.99 |
|
SUCFL213 SUCFL213-40 SUCFL213-41 |
2-1 / 2 2-9 / 16 |
65 | 258 | 210 | 30 | 155 | 22 | 50 | 23 | 69.7 | 25.4 |
SUC213 SUC213-40 SUC213-41 |
SFL213 | 4.96 |
|
SUCFL214 SUCFL214-42 SUCFL214-43 SUCFL214-44 |
2-5 / 8 2-11 / 16 2-3 / 4 |
70 |
265 |
216 |
31 |
160 |
22 |
54 |
23 |
75.4 |
30.2 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
SFL214 |
5.60 |
|
SUCFL215 SUCFL215-45 SUCFL215-46 SUCFL215-47 SUCFL215-48 |
2-13 / 16 2-7 / 8 2-15 / 16 3 |
75 |
275 |
225 |
34 |
165 |
22 |
56 |
23 |
78.5 |
33.3 |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
SFL215 |
6.21 |
| SUCFL216 SUCFL216-50 | 3-1 / 8 | 80 | 290 | 233 | 34 | 180 | 22 | 58 | 25 | 83.3 | 33.3 | SUC216 SUC216-50 | SFL216 | 7.69 |
|
SUCFL217 SUCFL217-52 |
3-1 / 4 | 85 | 305 | 248 | 36 | 190 | 24 | 63 | 25 | 87.6 | 34.1 |
SUC217 SUC217-52 |
SFL217 | 9.15 |
|
SUCFL218 SUCFL218-56 |
3-1 / 2 | 90 | 320 | 265 | 40 | 205 | 24 | 68 | 25 | 96.3 | 39.7 |
SUC218 SUC218-56 |
SFL218 | 10.95 |
