تفاصيل المنتج:
|
| اسم: | محامل كتلة وسادة الفولاذ المقاوم للصدأ | يكتب: | SUCT201 ، SUCT202 ، SUCT203 ، SUCT204 ، SUCT205 ، SUCT206 ، SUCT207 ، SUCT208 |
|---|---|---|---|
| مواد الإسكان: | صب الفولاذ المقاوم للصدأ (SUS13) | أدخل مادة المحامل: | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 |
| رمح التثبيت: | مسامير غروب | نوع السكن: | شعاعي إدراج كروي |
| الامتثال للمعيار: | ISO ، JIS ، معيار أمريكا الشمالية | عدد فتحات التركيب: | 1 |
| تسليط الضوء: | إدراج شعاعي محامل كتلة وسادة,مبيت كتلة وسادة المحمل من الفولاذ المقاوم للصدأ,ومبيت كتلة وسادة المحمل مسامير اليرقة |
||

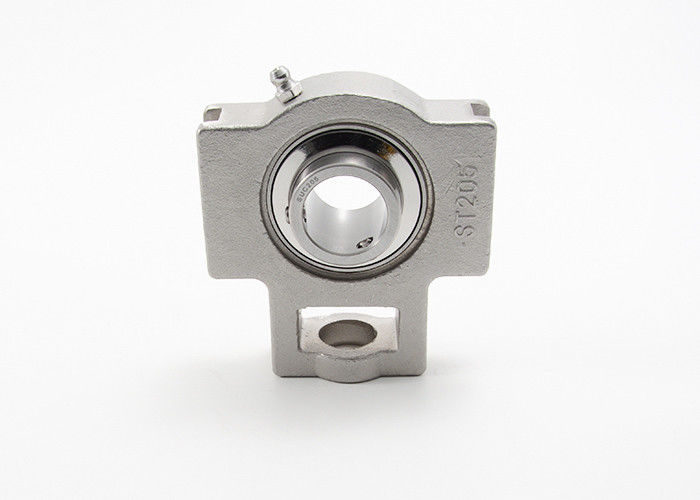

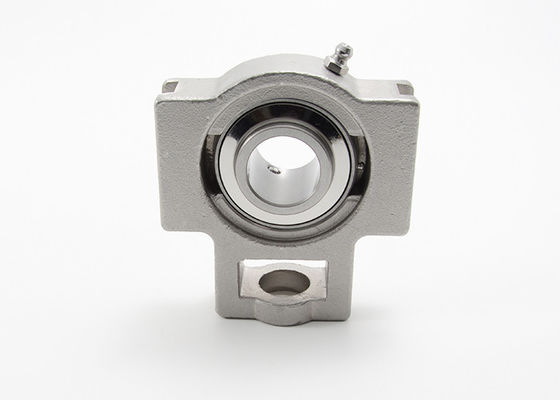

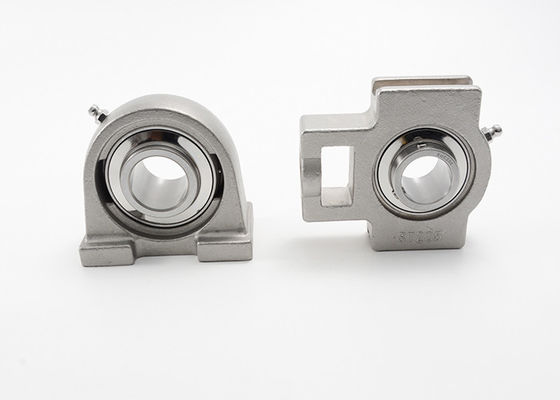

محامل كتلة وسادة من الفولاذ المقاوم للصدأ لصناعة تجهيز الأغذية SUCT201 SUCT202 SUCT203
محامل كتلة الوسادة ، والمعروفة أيضًا باسم كتل بلامر ، هي نوع من المحامل المستخدمة بشكل شائع في الآلات التي توفر الدعم للعمود الدوار.تم تصميم هذه المحامل بحيث يمكن تركيبها وفكها بسهولة ، وغالبًا ما تستخدم في قطاع تجهيز الأغذية نظرًا لقوة تحملها ومقاومتها للتلوث.
يتمتع قطاع تجهيز الأغذية بمجموعة فريدة من المتطلبات عندما يتعلق الأمر بالآلات والمعدات.تتطلب هذه الصناعة معايير عالية من النظافة والنظافة لمنع تلوث المنتجات الغذائية.لهذا السبب ، يجب على الشركات المصنعة لمعدات تجهيز الأغذية استخدام مواد يسهل تنظيفها ويمكن أن تتحمل حلول التنظيف القاسية.
اختيار المواد
في صناعة معالجة الأغذية ، غالبًا ما يتم استخدام درجات الأوستنيتي من الفولاذ المقاوم للصدأ 304 و 316 نظرًا لاحتوائها على نسبة عالية من الكروم.غالبًا ما يشار إلى هذه الأنواع من الفولاذ على أنها الفولاذ المقاوم للصدأ من الدرجة الغذائية.يعتبر الفولاذ 316 أكثر مرونة إلى حد ما ضد الكلوريدات نظرًا لاحتوائه على 2 إلى 3 بالمائة من الموليبدينوم ، مما يجعله مثاليًا لمعالجة الأطعمة التي تحتوي على نسبة عالية من الملح.بشكل عام ، يتميز الفولاذ المقاوم للصدأ فئة 300 بمقاومة استثنائية للتآكل مما يجعل هذه المادة مناسبة لهذه الصناعة.بعض محامل صناعة المواد الغذائية قد تكون مصنوعة من سلسلة 400 من الفولاذ المقاوم للصدأ martensitic كذلك.الفولاذ المرتنزيتي المقاوم للصدأ عبارة عن سبيكة بها المزيد من الكروم وعادة لا تحتوي على نيكل بينما يحتوي الفولاذ المقاوم للصدأ الأوستنيتي على نسبة من 8 إلى 10٪ من النيكل.
تتكون وحدات محامل الكرات ذات الوسادة MOUETTE (بلامر) من محمل داخلي مركب في مبيت ، والذي يمكن تثبيته بمسامير على سطح الدعم.تشمل التصميمات القياسية للوحدات السكنية الحديد الزهر والمركبات والفولاذ المضغوط ومواد الفولاذ المقاوم للصدأ.أنتجت MOUETTE بشكل رئيسي غلاف وإدراج محامل من الفولاذ المقاوم للصدأ ؛أو تُدخل محامل من الصلب غير القابل للصدأ ، لكن غلافها مصنوع من مادة بلاستيكية.
| المواد المستخدمة: | |
| مواد الإسكان | صب الفولاذ المقاوم للصدأ (SUS13) |
| أدخل مادة المحامل | الفولاذ المقاوم للصدأ 440C ، الفولاذ المقاوم للصدأ 420 |
التطبيقات والصناعة:
الفولاذ المقاوم للصدأ وسادة كتلة المحامل SUCT2 سلسلةتحديد:
|
وحدة تحمل الجزء رقم |
تتحمل ديا | الأبعاد (مم) | |||||||||||||||
| د | ث |
ح |
ز |
ب |
ن |
ف | س | أ | ه | ص | ي |
ك |
إل |
ب |
س |
||
| في | مم | ||||||||||||||||
|
SUCT201 SUCT201-8 SUCT202 SUCT202-10 SUCT203 SUCT203-11 |
1/2 5/8 11/16 |
12 15 17 |
94 | 61 | 10 | 51 | 19 | 32 | 16 | 89 | 76 | 51 | 32 | 12 | 21 | 31.0 | 12.7 |
|
SUCT204 SUCT204-12 |
3/4 | 20 | 94 | 61 | 10 | 51 | 19 | 32 | 16 | 89 | 76 | 51 | 32 | 12 | 21 | 31.0 | 12.7 |
|
SUCT205 SUCT205-14 SUCT205-15 SUCT205-16 |
7/8 15/16 1 |
25 |
97 |
62 |
10 |
51 |
19 |
32 |
16 |
89 |
76 |
51 |
32 |
12 |
24 |
34.1 |
14.3 |
|
SUCT206 SUCT206-17 SUCT206-18 SUCT206-19 SUCT206-20 |
1-1 / 16 1-1 / 8 1-3 / 16 1-1 / 4 |
30 |
113 |
70 |
11 |
57 |
22 |
37 |
16 |
102 |
89 |
56 |
37 |
12 |
28 |
38.1 |
15.9 |
|
SUCT207 SUCT207-20 SUCT207-21 SUCT207-22 SUCT207-23 |
1-1 / 4 1-5 / 16 1-3 / 8 1-7 / 16 |
35 |
130 |
78 |
14 |
64 |
22 |
37 |
16 |
102 |
89 |
64 |
37 |
12 |
30 |
42.9 |
17.5 |
|
SUCT208 SUCT208-24 SUCT208-25 |
1-1 / 2 1-9 / 16 |
40 | 144 | 88 | 17 | 83 | 29 | 49 | 19 | 114 | 102 | 83 | 49 | 16 | 33 | 49.2 | 19.0 |
|
SUCT209 SUCT209-26 SUCT209-27 SUCT209-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
45 |
145 |
87 |
17 |
83 |
29 |
49 |
19 |
117 |
102 |
83 |
49 |
16 |
35 |
49.2 |
19.0 |
|
SUCT210 SUCT210-29 SUCT210-30 SUCT210-31 SUCT210 - 32 |
1-13 / 16 1-7 / 8 1-15 / 16 2 |
50 |
150 |
90 |
17 |
86 |
29 |
49 |
19 |
117 |
102 |
83 |
49 |
16 |
37 |
51.6 |
19.0 |
|
SUCT211 SUCT211-32 SUCT211-33 SUCT211-34 SUCT211-35 |
2 2-1 / 16 2-1 / 8 2-3 / 16 |
55 |
171 |
106 |
19 |
95 |
35 |
64 |
25 |
145 |
130 |
102 |
64 |
22 |
38 |
55.6 |
22.2 |
|
SUCT212 SUCT212-36 SUCT212-37 SUCT212-38 SUCT212-39 |
2-1 / 4 2-5 / 16 2-3 / 8 2-7 / 16 |
60 |
194 |
119 |
19 |
102 |
35 |
64 |
32 |
145 |
130 |
102 |
64 |
22 |
42 |
65.1 |
25.4 |
|
SUCT213 SUCT213-40 SUCT213-41 |
2-1 / 2 2-9 / 16 |
65 | 223 | 137 | 21 | 120 | 41 | 70 | 32 | 167 | 151 | 111 | 70 | 26 | 44 | 65.1 | 25.4 |
|
SUCT214 SUCT214-42 SUCT214-43 SUCT214-44 |
2-5 / 8 2-11 / 16 2-3 / 4 |
70 |
223 |
137 |
21 |
120 |
41 |
70 |
32 |
167 |
151 |
111 |
70 |
26 |
46 |
74.6 |
30.2 |
|
SUCT215 SUCT215-45 SUCT215-46 SUCT215-47 SUCT215-48 |
2-13 / 16 2-7 / 8 2-15 / 16 3 |
75 |
232 |
140 |
21 |
121 |
41 |
70 |
32 |
167 |
151 |
111 |
70 |
26 |
48 |
77.8 |
33.3 |
| SUCT216 SUCT216-50 |
3-1 / 8 |
80 | 234 | 140 | 21 | 121 | 41 | 70 | 32 | 184 | 165 | 111 | 70 | 26 | 51 | 82.6 | 33.3 |
|
SUCT217 SUCT217-52 |
3-1 / 4 |
85 | 258 | 162 | 29 | 157 | 48 | 73 | 38 | 198 | 173 | 123 | 73 | 30 | 54 | 85.7 | 34.1 |
|
SUCT218 SUCT218-56 |
3-1 / 2 |
90 | 275 | 170 | 30 | 140 | 48 | 80 | 40 | 215 | 190 | 130 | 80 | 30 | 55 | 96 | 39.7 |
|
وحدة تحمل الجزء رقم |
تتحمل ديا |
تحمل الجزء رقم |
رقم الجزء السكني |
الوزن الصافي / كغ) |
|
| د | |||||
| في | مم | ||||
|
SUCT201 SUCT201-8 SUCT202 SUCT202-10 SUCT203 SUCT203-11 |
1/2
5/8
11/16 |
12
15
17
|
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
ST203 | 0.93 |
|
SUCT204 SUCT204-12 |
3/4 | 20 |
SUC204 SUC204-12 |
ST204 | 0.89 |
|
SUCT205 SUCT205-14 SUCT205-15 SUCT205-16 |
7/8 15/16 1 |
25 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
ST205 |
0.99 |
|
SUCT206 SUCT206-17 SUCT206-18 SUCT206-19 SUCT206-20 |
1-1 / 16 1-1 / 8 1-3 / 16 1-1 / 4 |
30 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
ST206 |
1.46 |
|
SUCT207 SUCT207-20 SUCT207-21 SUCT207-22 SUCT207-23 |
1-1 / 4 1-5 / 16 1-3 / 8 1-7 / 16 |
35 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
ST207 |
1.81 |
|
SUCT208 SUCT208-24 SUCT208-25 |
1-1 / 2 1-9 / 16 |
40 |
SUC208 SUC208-24 SUC208-25 |
ST208 | 2.68 |
|
SUCT209 SUCT209-26 SUCT209-27 SUCT209-28 |
1-5 / 8 1-11 / 16 1-3 / 4 |
45 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
ST209 |
2.99 |
|
SUCT210 SUCT210-29 SUCT210-30 SUCT210-31 SUCT210 - 32 |
1-13 / 16 1-7 / 8 1-15 / 16 2 |
50 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
ST210 |
2.98 |
|
SUCT211 SUCT211-32 SUCT211-33 SUCT211-34 SUCT211-35 |
2 2-1 / 16 2-1 / 8 2-3 / 16 |
55 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
ST211 |
4.52 |
|
SUCT212 SUCT212-36 SUCT212-37 SUCT212-38 SUCT212-39 |
2-1 / 4 2-5 / 16 2-3 / 8 2-7 / 16 |
60 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
ST212 |
5.57 |
|
SUCT213 SUCT213-40 SUCT213-41 |
2-1 / 2 2-9 / 16 |
65 |
SUC213 SUC213-40 SUC213-41 |
ST213 | 7.60 |
|
SUCT214 SUCT214-42 SUCT214-43 SUCT214-44 |
2-5 / 8 2-11 / 16 2-3 / 4 |
70 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
ST214 |
7.66 |
|
SUCT215 SUCT215-45 SUCT215-46 SUCT215-47 SUCT215-48 |
2-13 / 16 2-7 / 8 2-15 / 16 3 |
75 |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
ST215 |
8.29 |
| SUCT216 SUCT216-50 |
3-1 / 8 |
80 |
SUC216 SUC216-50 |
ST216 | 9.32 |
|
SUCT217 SUCT217-52 |
3-1 / 4 |
85 |
SUC217 SUC217-52 |
ST217 | 11.96 |
|
SUCT218 SUCT218-56 |
3-1 / 2 |
90 |
SUC218 SUC218-56 |
ST218 | 14.73 |
