تفاصيل المنتج:
|
| اسم: | عجلات حرة طريقة واحدة مخلب الكرة | مادة: | عالية الجودة تحمل سبائك الصلب |
|---|---|---|---|
| المتداول الجسم: | محامل | عدد الصفوف: | صف مزدوج |
| اتجاه التحميل: | تحمل شعاعي | كروي: | محامل غير محاذاة |
| منفصل: | غير مفصولة | طريقة واحدة فاشلة: | طريقة واحدة مخلب تحمل |
| تسليط الضوء: | GFK30 طريقة واحدة مخلب تحمل,عجلة حرة اتجاه واحد كروي,شعاعي اتجاه واحد كروي |
||

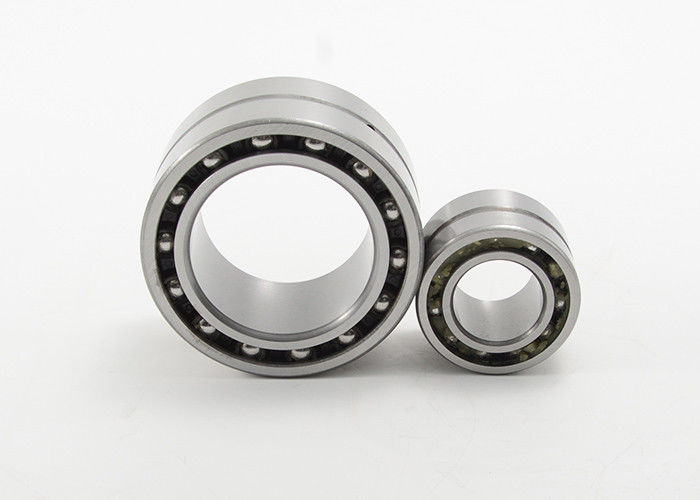

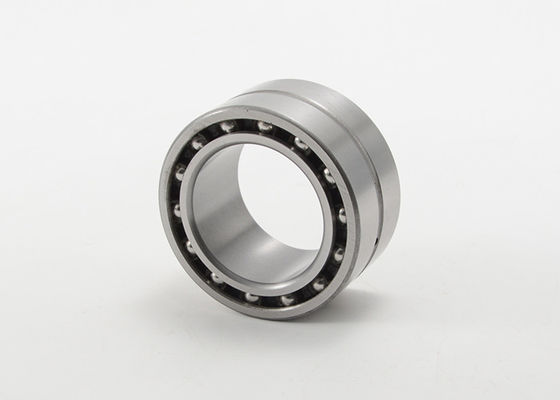

عجلات حرة طريقة واحدة محامل مخلب الكرة Sprag نوع القابض GFK30
الموديل GFK عبارة عن قابض من نوع sprag مدمج في محمل كروي من الفئة 59.
يوفر هذا التصميم قدرة عزم دوران عالية للحد الأدنى من القطر الخارجي.
إنه نوع محمل مدعوم ، مشحم مشحم.
من الممكن أيضًا تشحيم حمام الزيت إذا تمت إزالة الشحوم الأصلية أولاً عن طريق شطف القابض بمذيب مناسب.
مهما كان نوع التشحيم ، يجب توفير موانع تسرب.
يجب ضمان نقل عزم الدوران من خلال مجموعة ملائمة للضغط في غلاف خارجي صلب مع تفاوت R6 ، وعلى عمود بتفاوت p5.
يجب ألا يتجاوز إجمالي الملاءمة المطبعية في GFK التصريح الداخلي للنموذج كما هو مدرج في عمود التخليص الداخلي.
Freewheels طريقة واحدة محامل الكرة القابض Sprag نوع القابض سلسلة GFK المواصفات:
| يكتب | بحجم | السرعة الزائدة | تستخدم سلسلة تحمل | تصنيف الحمل الأساسي | أبعاد | وزن | |||||||
| بكرات | كرات | بكرات | كرات | ||||||||||
| دين. | دين. | ستات. | ستات. | ||||||||||
| د | TKN1) | nmax2) | nmax3) | ج | ج | C0 | C0 | د | إل | ص | |||
| مم | نانومتر | دقيقة -1 | دقيقة -1 | ن | ن | ن | ن | مم | مم | مم | كلغ | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
ملاحظات:
1) جالأعلى= 2.5 × تيKN
2) تجاوز السباق الداخلي
3) تجاوزات السباق الداخلي
تصاعد مثال
