تفاصيل المنتج:
|
| اسم: | طريقة واحدة سبراج براثن | مادة: | عالية الجودة تحمل سبائك الصلب |
|---|---|---|---|
| نوع القابض: | سبراغ القابض | تطبيق القابض: | الدعم ، الفهرسة ، التجاوز |
| بوصة - متري: | بوصة | نوع البناء الأساسي: | تجميع القفص المزدوج بدون سباقات داخلية أو خارجية |
| نوع التشحيم: | مصممة لتزييت الزيت | دعم المحمل مطلوب: | نعم |

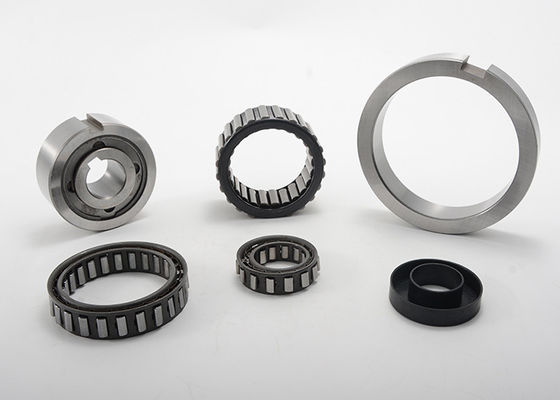

تحمل الصلب Sprag طريقة واحدة براثن قفص العجلة الحرة بدون سباقات داخلية أو خارجية
التجاوز ، الفهرسة ، دعم المحامل الخارجية المطلوبة ، براثن الرش
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر السباقات ، ودعامة التحميل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
يجب ألا يتم تجاوز تفاوت مساحة الرش.يجب أن يكون لكل من السباقات الداخلية والخارجية حد أدنى للعرض العادي "e *" ، دون أي توقف ، لضمان عمل التدحرج الحر بشكل صحيح كما هو موضح في الصفحات التالية.
بدلاً من ذلك ، يمكن عمل السباقات في حالة وجود أعمدة فولاذية صلبة ، أو أغطية ، وفقًا للمواصفات أدناه.يجب أن تكون صلابة سطح الجزء النهائي HRC 60 إلى 62 ، لعمق 0.6 مم كحد أدنى.
الصلابة الأساسية تكون HRC35 إلى 45.
Sprag Clutches DC نوع المواصفات:
| بحجم | تجاوز السرعات |
Øa +0.008 - 0.005 |
Øc ± 0،013 |
Sprag الفضاء | هدقيقة | Ødدقيقة | Ø بالأعلى | عدد المقاطع | عدد sprags | وزن | ||
| TKN1 | نإيماكس | نأماكس | مم | مم | مم | مم | مم | مم | جهاز كمبيوتر شخصى | جهاز كمبيوتر شخصى | كلغ | |
| نانومتر | دقيقة-1 | دقيقة-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0.055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175 (3 ج) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| DC4127 (3 ج) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| DC4972 (4 ج) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A (4 ج) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B (4 ج) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| DC5476C (4 ج) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| DC7221 (5 ج) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0.14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| DC7221B (5 ج) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C (5 ج) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0.28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0.27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| DC10323A (3 ج) * | 1612 | 1800 | 900 | 103.231 ** | 119.89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
| DC12334C * | 4800 | 1500 | 750 | 123.34 ** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0.4 |
ملاحظات:
1) تيالأعلى= 2.5 × تيKN
2) تجاوز السباق الداخلي
3) تجاوزات السباق الداخلي
**) تمديد التسامح ل± 0،013
4) أبعاد أخرى مخصصة متوفرة.
5) يتم تخصيص عدد من مقاطع ومقاطع السحب.
تصاعد مثال
