تفاصيل المنتج:
|
| اسم: | عجلة حرة إدراج القابض عنصر اتجاه واحد مخلب تحمل | ينبوع: | زنبرك التوتر (Z) |
|---|---|---|---|
| مادة القفص: | فولاذ مختوم / بلاستيك (PA) | مواد سبراغس: | صلب تحمل |
| تفاوتات التثبيت: | رمح h5 ؛ المحور H6 | درجة حرارة التشغيل: | max. الأعلى. 140°C 140 درجة مئوية |
| القيود: | يتطلب عنصر إدراج القابض العجلة الحرة قيودًا محورية على كلا الجانبين. | تشحيم: | designed for oil lubrication. مصممة لتزييت الزيت. Operative grease filling on reque |
| تسليط الضوء: | محمل القابض ذو الاتجاه الواحد من الصلب المختوم,القابض البلاستيكي للقفص الحر,قابض العجلة الحرة مقوى |
||

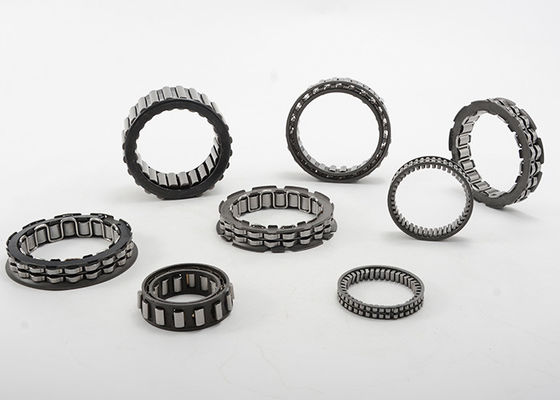

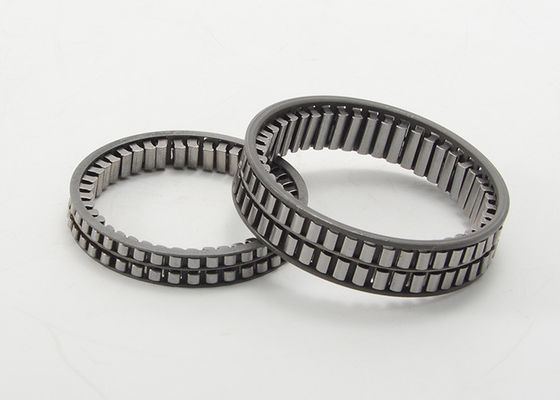

Sprag نوع عجلة حرة القابض إدراج عنصر اتجاه واحد مخلب تحمل
عناصر
عنصر القابض ذو العجلة الحرة FE 400 Z
· ينبوع:زنبرك التوتر (Z)
·قفص:فولاذ مختوم / بلاستيك (PA)
سبراجس:صلب تحمل
ارتفاع فجوة البدء h0 = 4 مم
درجة حرارة التشغيل:الأعلى.140 درجة مئوية
تشحيم
تزييت الزيت أو الشحوم:
سلمت مع الحماية من التآكل.تعبئة الشحوم الجراحية عند الطلب.
التركيب
تفاوتات التثبيت:
رمح h5 ؛المحور H6
الحلقة / العمود الداخلي:
فولاذ ، HRC 60 + 4 (HV 700 + 100) ؛Eht ≥ 1،3 مم ؛Rz ≤ = 2.5 ميكرومتر
الحلقة الخارجية / الغلاف:
فولاذ ، HRC 60 + 4 (HV 700 + 100) ؛Eht ≥ 1،3 مم ؛Rz ≤ 2.5 ميكرومتر
قيود:
يتطلب عنصر إدراج القابض العجلة الحرة قيودًا محورية على كلا الجانبين.
أجزاء التزاوج:
من الضروري تصلب وطحن أجزاء التزاوج.تسهل الأعمدة والمحاور المشطوفة التثبيت.
تحمل:
عناصر إدراج القابض ذات العجلة الحرة لا تتمحور ذاتيًا.دعم المحمل الخارجي لتحديد الفجوة بين أجزاء التزاوج (العمود والإسكان) ضروري.
Sprag Type Freewheel Clutch Insert Element One Way Clutch Bearing المواصفات:
| 400 فرنك | FE 400 زد | FE 400 Z2 |
تسكع سرعة القابض nmax [دورة في الدقيقة] |
الأبعاد [مم] | الأبعاد [inch] | ||||||||
| رقم القطعة | عزم الدوران م | رقم القطعة | عزم الدوران م | رقم القطعة | عزم الدوران م | ||||||||
| [ftlb] | [نانومتر] | [ftlb] | [نانومتر] | [ftlb] | [نانومتر] | دل | DL | دل | DL | ||||
| FE 410 Z2 | 0.2 | 0.3 | 10000 | 2 | 10 | 0.0787 | 0.3937 | ||||||
| FE 412 زد | 2.2 | 3 | FE 412 Z2.0 | 1.3 | 1.8 | 10000 | 4 | 12 | 0.1575 | 0.4724 | |||
| FE 413 Z2 | 2.1 | 2.9 | 9000 | 5 | 13 | 0.1969 | 0.5118 | ||||||
| FE 414Z | 5 | 7 | FE 414 Z2 | 1.9 | 2.6 | 8500 | 6 | 14 | 0.2362 | 0.5512 | |||
| FE 416Z | 9 | 12 | FE 416 Z2 | 5.6 | 7.6 | 7500 | 8 | 16 | 0.315 | 0.6299 | |||
| FE 422 | 36 | 48 | FE 422 Z | 32 | 44 | FE 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0.5512 | 0.8661 |
| FE 423 | 40 | 55 | FE 423 Z | 36 | 48 | FE 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0.5906 | 0.9055 |
| FE 425 | 50 | 68 | FE 425 Z | 43 | 58 | FE 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0.6693 | 0.9843 |
| FE 427 | 59 | 80 | FE 427 Z | 49 | 66 | FE 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0.748 | 1.063 |
| FE 428 | 64 | 87 | FE 428 Z | 55 | 75 | FE 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0.7874 | 1.1024 |
| 430 FE | 75 | 101 | FE 430 Z | 64 | 87 | FE 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0.8661 | 1.1711 |
| FE 432 | 86 | 116 | FE 432 زد | 71 | 97 | FE 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0.9449 | 1.2598 |
| FE 433 | 92 | 124 | FE 433 زد | 79 | 107 | FE 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0.9843 | 1.2992 |
| FE 435 | 104 | 141 | FE 435 زد | 90 | 121 | FE 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1.063 | 1.378 |
| FE 437 | 117 | 158 | FE 437 زد | 101 | 137 | FE 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1.1417 | 1.4567 |
| FE 438 | 124 | 168 | FE 438 زد | 106 | 144 | FE 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1.1811 | 1.496 |
| FE 442 | 152 | 207 | FE 442 Z | 131 | 178 | FE 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1.3386 | 1.6535 |
| FE 443 | 160 | 217 | FE 443 زد | 138 | 187 | FE 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1.378 | 1.6929 |
| FE 448 | 201 | 272 | FE 448 زد | 173 | 235 | FE 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1.5748 | 1.8898 |
| FE 453 | 246 | 333 | FE 453 زد | 207 | 281 | FE 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1.7717 | 2.0866 |
| FE 458 | 295 | 400 | FE 458 زد | 254 | 345 | FE 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1.9685 | 2.2835 |
| FE 459 | 305 | 414 | FE 459 زد | 263 | 357 | 51 | 59 | ||||||
| FE 463 | 348 | 472 | FE 463 زد | 300 | 407 | FE 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2.1654 | 2.4803 |
| FE 468 | 405 | 550 | FE 468 زد | 349 | 474 | FE 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2.3622 | 2.6772 |
| FE 470 | 429 | 583 | FE 470 زد | 370 | 502 | 1700 | 62 | 70 | 2.4409 | 2.7559 | |||
| FE 473 | 467 | 633 | FE 473 زد | 402 | 545 | 1600 | 65 | 73 | 2.559 | 2.874 | |||
| FE 478 | 532 | 722 | FE 478 زد | 458 | 622 | 1500 | 70 | 78 | 2.7559 | 3.0709 | |||
| FE 488 | 674 | 914 | FE 488Z | 581 | 788 | 1300 | 80 | 88 | 3.1496 | 3.4646 | |||
ملحوظة:
الحد الأقصى للتخليص الشعاعي المعلق 0.04 مم ليس معلمة ثابتة ، محمل يتم تسليمه عند الطلب.
