تفاصيل المنتج:
|
| اسم: | عناصر سبراغ القابض مع حلقات متزايدة | الخواتم: | تحمل الصلب ، تصلب والأرض |
|---|---|---|---|
| الحلقة الداخلية: | ضغط مناسب | الطوق الخارجي: | ضغط مناسب |
| القيود: | يتطلب عنصر إدراج القابض العجلة الحرة قيودًا محورية على كلا الجانبين. | تفاوتات التثبيت: | Shaft Tolerance h5; رمح التسامح h5 ؛ Housing Tolerance H6 التسامح السكني H6< |
| تشحيم: | Delivered with corrosion protection. سلمت مع الحماية من التآكل. Operative grease fi | درجة حرارة التشغيل: | max. الأعلى. 120°C 120 درجة مئوية |
| تسليط الضوء: | FE 400 سبراج مخلب ذو اتجاه واحد,محمل رشاش 10 مم,محمل سبراج 60 مم |
||

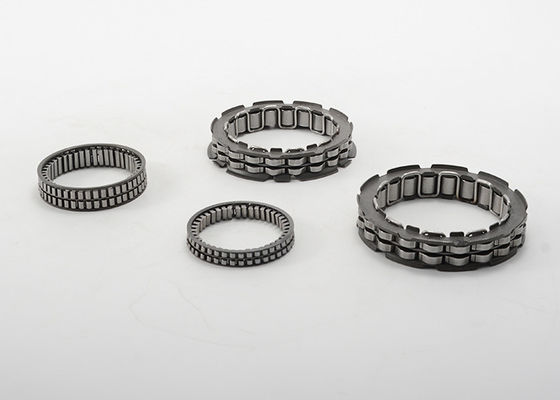

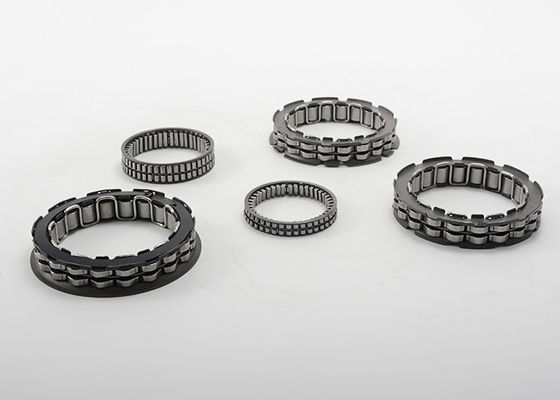

عناصر إدراج القابض Sprag عجلة حرة مع حلقات التركيب سلسلة FE 400
رائعة للكميات الكبيرة والتطبيقات التي لا تحتاج إلى دعم محمل كروي مدمج
إذا كنت بحاجة إلى عدد كبير من قوابض الرش ، ولديك قيود تكلفة مشددة ولكن لا يمكنك التضحية بمتطلبات عزم الدوران ، فإن عناصر القابض sprag لدينا من Series 400 مناسبة تمامًا لاحتياجاتك.
يسلط الضوء على منتج Series 400:
عناصر القابض الخاصة بنا جاهزة للتركيب على عمود ويمكن استخدامها للتجاوز أو الدعم أو الفهرسة.
وهي تتكون من قفص ، وربيع ، ونابض.تم تصميم الزنبرك لإبقاء الرذاذ على اتصال مع العمود والمبيت.
على غرار سلسلة FE 400 ولكنها مصممة بحلقات سباق صلبة وأرضية تضغط على العمود ووحدة الإسكان.استخدم هذه السلسلة إذا لم يتم تقوية العمود والمبيت وتأريضهما.
عناصر إدراج القابض Sprag عجلة حرة مع حلقات التركيب FE 400 سلسلة المواصفات:
| تعيين | أبعاد | عزم الدوران | تسكع السرعة | تصنيف الحمل الأساسي | وزن | رقم العنصر. | |||||
| د | د | دبليو | تنوم | nmax | سي دين. | احصائيات المشترك. | |||||
| نوع الكرة | نوع الأسطوانة | نوع الكرة | نوع الأسطوانة | ||||||||
| [مم] | [مم] | [مم] | [نانومتر] | [دورة في الدقيقة] | ن | ن | ن | ن | [كلغ] | ||
| فرنسا 422 م | 10 | 26 | 12 | 60 | 10100 | 4935 | 4،960 | 2،285 | 3500 | 0.03 | 300587 |
| فرنسا 422 ز | 10 | 26 | 12 | 53 | 10100 | 0.03 | 300588 | ||||
| FR 427 م | 15 | 31 | 12 | 92 | 7400 | 6080 | 6350 | 2785 | 5110 | 0.04 | 300591 |
| FR 427 Z | 15 | 31 | 12 | 83 | 7400 | 0.04 | 300592 | ||||
| FR 432 م | 20 | 36 | 12 | 128 | 5900 | 6،555 | 6710 | 3،175 | 5790 | 0.05 | 300593 |
| فرنسا 432 ز | 20 | 36 | 12 | 117 | 5900 | 0.05 | 300594 | ||||
| FR 437 م | 25 | 41 | 12 | 169 | 4800 | 7،325 | 7400 | 3870 | 6920 | 0.06 | 300595 |
| FR 437 ز | 25 | 41 | 12 | 154 | 4800 | 0.06 | 300598 | ||||
| 442 م | 30 | 46 | 12 | 212 | 4200 | 7980 | 8410 | 4570 | 8560 | 0.07 | 300599 |
| فرنسا 442 ز | 30 | 46 | 12 | 198 | 4200 | 0.07 | 300600 | ||||
| 448 م | 35 | 53 | 12 | 272 | 4300 | 0.09 | 300602 | ||||
| فرنسا 448 ز | 35 | 53 | 12 | 248 | 4300 | 0.09 | 300603 | ||||
| فرنسا 453 م | 40 | 58 | 12 | 321 | 3400 | 8690 | 9460 | 5640 | 10860 | o.io | 300605 |
| فرنسا 453 ز | 40 | 58 | 12 | 294 | 3400 | o.io | 300606 | ||||
| FR 463 م | 50 | 68 | 12 | 427 | 2900 | 9295 | 10730 | 6700 | 13650 | 0.12 | 300608 |
| فرنسا 463 ز | 50 | 68 | 12 | 394 | 2900 | 0.12 | 300610 | ||||
| FR 473 م | 60 | 78 | 12 | 539 | 2500 | 9535 | 11.590 | 7420 | 15،910 | 0.14 | 300611 |
| فرنسا 473 ز | 60 | 78 | 12 | 496 | 2500 | 0.14 | 300613 | ||||
ملحوظة:
1) يعتمد عزم الدوران المحدد على الصلابة الكافية لأجزاء التزاوج.
2) يظهر السهم على الحلقة الداخلية: اتجاه الخمول للحلقة الخارجية = اتجاه قفل الحلقة الداخلية.
3) سرعة الدوران n = إدخال السرعة المتأصلة للعنصر.
