تفاصيل المنتج:
|
| اسم: | عنصر إدراج القابض عجلة حرة | الخواتم: | تحمل الصلب ، تصلب والأرض |
|---|---|---|---|
| الحلقة الداخلية: | Keyway لكل DIN 6885 | الطوق الخارجي: | ضغط مناسب |
| ينبوع: | Z (التوتر) | مع حلقات فولاذية صلبة: | نعم |
| مع مفتاح الحلقة الداخلية: | نعم | رمح التسامح: | k5 |
| التسامح السكني: | H6 | رمح وشطب الإسكان: | 1 مم × 15 درجة |
| درجة حرارة التشغيل: | max. الأعلى. 140°C 140 درجة مئوية | تشحيم: | تزييت الزيت أو الشحوم. سلمت مع الحماية من التآكل. تعبئة الشحوم الجراحية عند الطلب. |
| تسليط الضوء: | 12mm طريقة واحدة تحمل القابض,محمل القابض أحادي الاتجاه,طريقة واحدة sprag FRN 442 Z |
||

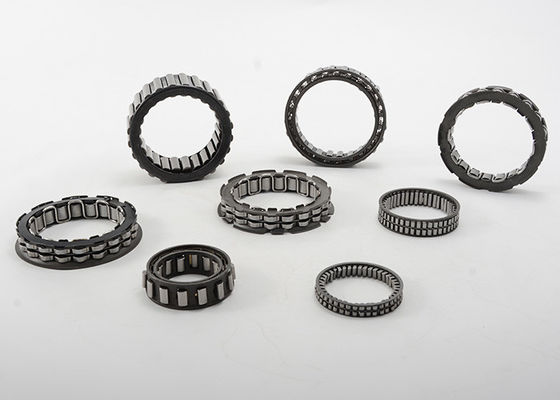

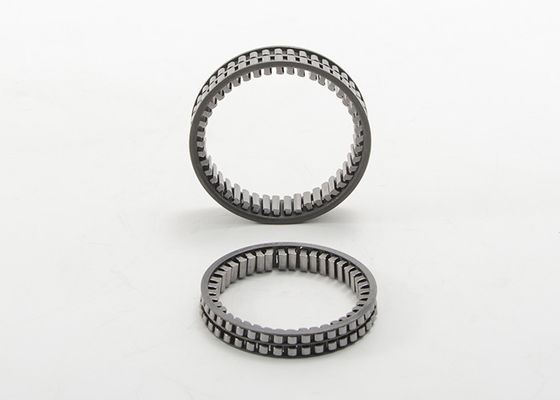

نوع Sprag براثن عجلة حرة إدراج عنصر اتجاه واحد مع الحلقات FRN 442 Z
تتكون سلسلة FR و FRN من عنصر إدخال قابض عجلة حرة وحلقات دفع مقواة وأرضية.
السلسلة: FRN
عناصر:
أدخل العنصر
FE 400 Z / FE 400 م
مع حلقات القناة
مفتاح الحلقة الداخلية
حلقة الصحافة الخارجية تناسب
تشحيم:
زيت أو شحم
عرض:
12 ملم
درجة حرارة التشغيل:
الأعلى.140 درجة مئوية
درجة حرارة أعلى.تحت الطلب
نوع Sprag براثن عجلة حرة إدراج عنصر مع حلقات سلسلة FRN المواصفات:
| 400+ فرنك فرنسي | إف إن 400 | FND 400 | أبعاد | عزم الدوران | تسكع سرعة القابض | تصنيف الحمل الأساسي | ||||
| د | د | نالأعلى | سي دين. | جاستات. | ||||||
| نوع الكرة | نوع الأسطوانة | نوع الكرة | نوع الأسطوانة | |||||||
| رقم القطعة |
[مم] [بوصة] |
[مم] [بوصة] |
[نانومتر] | [دورة في الدقيقة] |
[ن] [رطل] |
[ن] [رطل] |
[ن] [رطل] |
[ن] [رطل] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4400 | ||||||
| FRN 427 Z | 66 | |||||||||
| فرنك فرنسي 432 |
12 .4724 |
36 1.4173 |
116 | 3700 | ||||||
| فرنسا 432 ز | 97 | |||||||||
| فرنسا 437 | الجبهة الوطنية 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3200 * (1700) |
7،325 1،646 |
7400 1،663 |
3870 870 |
6920 1،555 |
| فرنسا 437 ز | FN 437 زد | FND 437 Z | 137 | |||||||
| فرنسا 442 | الجبهة الوطنية 442 | مؤسسة 442 |
20 .7874 |
46 1.8110 |
207 |
2800 * (1500) |
7980 1،793 |
8410 1890 |
4570 1،027 |
8560 1،924 |
| فرنسا 442 ز | FN 442 زد | FND 442 زد | 178 | |||||||
| فرنك فرنسي 453 | الجبهة الوطنية 453 | FND 453 |
25 .9843 |
58 2.2835 |
333 |
2200 * (1،200) |
8690 1953 |
9460 2،126 |
5640 1،267 |
10860 2،441 |
| فرنسا 453 ز | FN 453 زد | FND 453 Z | 281 | |||||||
| فرنك فرنسي 459 | الجبهة الوطنية 459 | FND 459 |
30 1.1811 |
64 2.5197 |
414 |
2000 * (1،100) |
8805 1،979 |
10560 2،373 |
6010 1،351 |
13050 2،933 |
| فرنسا 459 ز | FN 459 زد | FND 459 Z | 357 | |||||||
| فرنسا 463 |
35 1.3780 |
68 2.6772 |
472 | 1900 | ||||||
| فرنسا 463 ز | 407 | |||||||||
| فرنك فرنسي 470 | FN 470 | FND 470 |
40 1.5748 |
75 2.9528 |
583 |
1700 * (1،000) |
9645 2،168 |
11،690 2627 |
7405 1،664 |
15،870 3566 |
| فرنسا 470 ز | FN 470 زد | FND 470 Z | 502 | |||||||
| فرنك فرنسي 473 |
45 1.7717 |
78 3.0709 |
633 | 1600 | ||||||
| فرنك فرنسي 473 ز | 545 | |||||||||
ملحوظة:
1) سعات التحميل "C" و "C0" غير صالحة لسلسلة FR400!
2) أقصى خلوص شعاعي لسلسلة FR 400 المعلقة للتطبيق 0.02 مم.
3) يظهر السهم على الحلقة الداخلية: اتجاه الخمول للحلقة الخارجية = اتجاه قفل الحلقة الداخلية.
4) * سرعة الخمول لسلسلة FND.
