تفاصيل المنتج:
|
| اسم: | سبراج براثن | ماركة: | محايد / OEM |
|---|---|---|---|
| سلسلة المنتج: | RSBW | مادة: | تحمل الصلب |
| نطاق الحجم: | أحجام التجويف من 20 مم إلى 90 مم | نوع البناء الأساسي: | كم تحمل المدعومة |
| تشحيم: | شحم | ختم: | مختومة باستخدام حلقات O المحمية بالدرع |
| تسليط الضوء: | 90 مم محمل قابض جانب واحد,محمل قابض جانب واحد 20 مم,محمل خلفي RSBW |
||
RSBW القابض دعم الأكمام تحمل القابض Sprag المدعومة

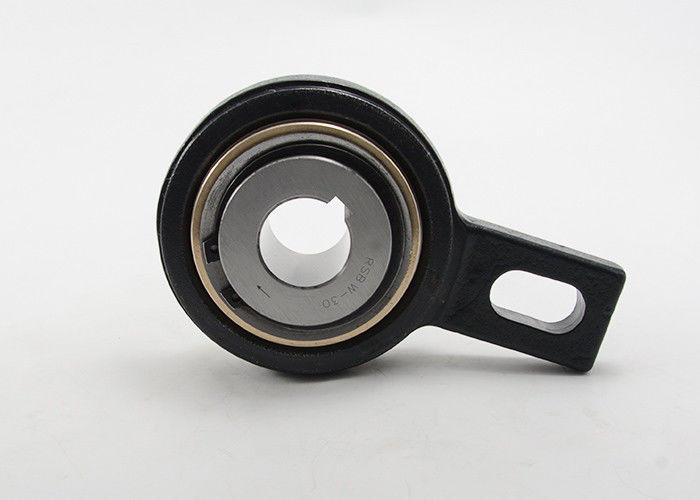

النوع RSBW هو عجلة حرة من نوع DC sprag.إنها قائمة بذاتها ، تتمحور حول محامل عادية لسرعات دوران منخفضة ومختومة باستخدام حلقات O المحمية بالدرع.
يتم تسليم الوحدة مشحمة جاهزة للتركيب إما في وضع أفقي أو رأسي.يستخدم هذا النوع بشكل أساسي كمسند خلفي ، ويوفر قدرة عزم دوران عالية مع الحد الأدنى من متطلبات المساحة.يسمح التصميم بالتركيب في البيئات الصعبة مثل الرطوبة العالية أو مناطق تناثر المياه.يوفر الترباس ، المثبت بجزء ثابت من الماكينة ويمر عبر الفتحة الموجودة في ذراع عزم الدوران ، توقف الدوران.يجب أن تكون الخلوص الشعاعي على هذا البرغي مساويًا لـ 1-3٪ من عرض الفتحة.يجب ألا يتم الضغط مسبقًا على ذراع عزم الدوران والمحامل.
دعم تحمل كم الدعم ، Sprag Clutches RSBW المواصفات:
| يكتب | بحجم | سرعة التجاوز | أبعاد | وزن | ||||||||
| دH7 | تيKN1) | نإيماكس | د | إل1 | F | ه | ب | ن | إل | بH11 | ||
| [مم] | [نانومتر] | [دقيقة-1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35 م | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
ملحوظة:
1) تيالأعلى= 2.5 × تيKN
2) Keyway إلى DIN 6885.1
