تفاصيل المنتج:
|
| اسم: | صف واحد مكمل كامل أسطواني أسطواني | نوع التجويف: | التجويف الأسطواني المستقيم |
|---|---|---|---|
| عدد الصفوف: | 1 | مادة: | 100Cr6، GCr15، AISI 52100 |
| فصل الحلقة: | غير قابل للانفصال | الشفاه: | 2 حلقة الضلع الداخلية |
| بوصة - متري: | قياس | قابل لإعادة التشحيم: | نعم |
| نطاق الحرارة الشغالة: | -30 إلى +120 درجة مئوية | إنهاء / طلاء: | غير مصقول |
| نوع الاغلاق: | فتح | التخليص الداخلي: | المجموعة N (اللعب الداخلي العادي CN) |
| تسليط الضوء: | SL182204 صف واحد أسطواني أسطواني,صف واحد أسطواني أسطواني مكمل كامل,صف واحد تحمل التجويف المستقيم |
||

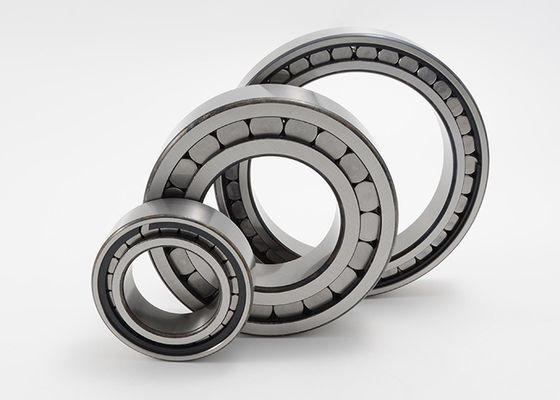

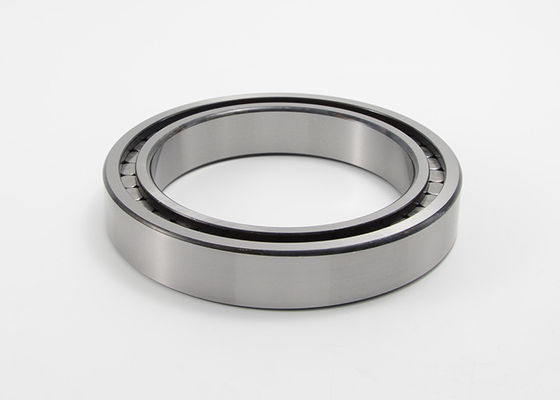

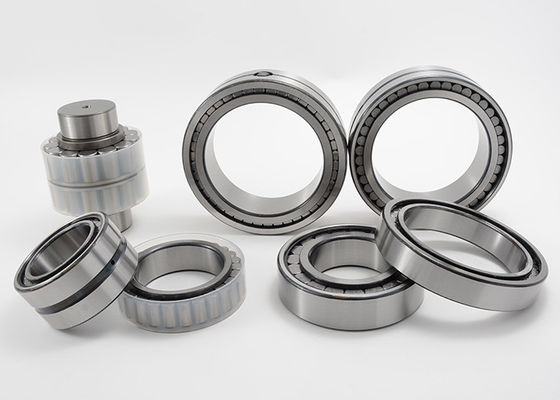

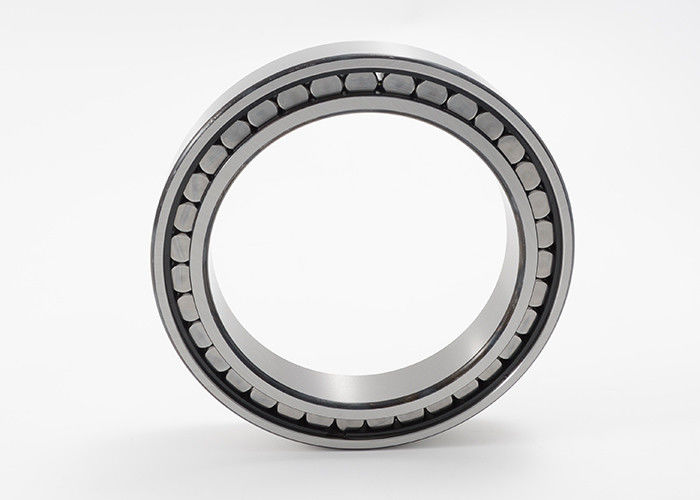

صف واحد كامل أسطواني أسطواني تتحمل مستقيم SL182204
تحتوي محامل البكرات الأسطوانية الكاملة المكونة من صف واحد على حلقات خارجية وداخلية صلبة مع بكرات أسطوانية موجهة ضلعًا.نظرًا لأن هذه المحامل تحتوي على أكبر عدد ممكن من العناصر المتدحرجة ، فإنها تتمتع بقدرة تحمل حمولة شعاعية عالية للغاية ، وصلابة عالية ومناسبة للتصاميم المدمجة بشكل خاص.ومع ذلك ، نظرًا للظروف الحركية ، فإنها لا تحقق السرعات العالية الممكنة عند استخدام محامل أسطوانية مع قفص.
صف واحد محامل أسطوانية متكاملة كاملة في شكل محامل شبه تحديد الموقع.
شبه المحامل:
تتوفر المحامل شبه المحددة في تصميم صف واحد مثل SL1818 (سلسلة الأبعاد 18) و SL1829 (سلسلة الأبعاد 29) و SL1830 (سلسلة الأبعاد 30) و SL1822 (سلسلة الأبعاد 22) و SL1923 (سلسلة الأبعاد 23).لا يمكنها دعم القوى الشعاعية العالية فحسب ، بل أيضًا القوى المحورية في اتجاه واحد ، وبالتالي يمكنها توجيه الأعمدة محوريًا في اتجاه واحد.تعمل كمحامل غير محددة في الاتجاه المعاكس.
تحتوي السلسلة SL1923 على ضلع واحد فقط على الحلقة الداخلية ومجموعة عناصر درفلة ذاتية الاحتفاظ.نتيجة لذلك ، يمكن إزالة الحلقة الداخلية من المحمل.هذا يجعل التركيب والتفكيك أسهل بكثير.
ختم:
يتم توفير محامل البكرات الأسطوانية بتصميم مفتوح.
تشحيم:
لا يتم توريدها مدهونة ويمكن تشحيمها بالزيت أو الشحوم عبر الأسطح الطرفية.
درجة حرارة التشغيل:
محامل بكرات أسطوانية كاملة التكميل مناسبة لدرجات حرارة التشغيل من -30 درجة مئوية إلى +120 درجة مئوية.
تقدم MOUETTE المزيد من طاولات التبادل ، ومحامل أسطوانية fag ، ومحامل أسطوانية أسطوانية NSK ، ومحمل أسطواني أسطواني Timken ، ومحمل أسطواني ina.
تفاصيل سلسلة محامل أسطوانية كاملة صف واحد SL1822:
| تحمل رمز | أبعاد | تقييم التحميل | تحديد السرعة | الجماعية | ||||||||||
| د | د | ب | د 1 | D1 | ه | س | rmin | دين. | ستات. | تحميل حد التعب | تحديد السرعة | السرعة المرجعية | ||
| سجل تجاري | كو | Cur | nG | ملحوظة | ||||||||||
| مم | KN | دورة في الدقيقة | كلغ | |||||||||||
| SL182204 | 20 | 47 | 18 | 30.3 | 36.9 | 41.47 | 1 | 1 | 45.5 | 37 | 6.1 | 9700 | 6500 | 0.16 |
| SL182205 | 25 | 52 | 18 | 35.5 | 41.9 | 46.52 | 1 | 1 | 51 | 44.5 | 7.4 | 8400 | 5500 | 0.18 |
| SL182206 | 30 | 62 | 20 | 42 | 50.6 | 55.19 | 1 | 1 | 70 | 64 | 10.2 | 7000 | 4550 | 0.3 |
| SL182207 | 35 | 72 | 23 | 47 | 59.3 | 63.97 | 1 | 1.1 | 88 | 78 | 12.7 | 6100 | 4250 | 0.44 |
| SL182208 | 40 | 80 | 23 | 54 | 66.3 | 70.94 | 1 | 1.1 | 97 | 91 | 14.9 | 5400 | 3650 | 0.55 |
| SL182209 | 45 | 85 | 23 | 57.5 | 69.8 | 74.43 | 1 | 1.1 | 101 | 98 | 16 | 5100 | 3450 | 0.59 |
| SL182210 | 50 | 90 | 23 | 64.4 | 76.7 | 81.4 | 1 | 1.1 | 109 | 111 | 18.1 | 4600 | 3000 | 0.64 |
| SL182211 | 55 | 100 | 25 | 70 | 84.1 | 88.81 | 1 | 1.5 | 140 | 148 | 25 | 4200 | 2700 | 0.87 |
| SL182212 | 60 | 110 | 28 | 76.8 | 93.9 | 99.17 | 1.5 | 1.5 | 169 | 176 | 31 | 3800 | 2550 | 1.18 |
| SL182213 | 65 | 120 | 31 | 82.3 | 100.7 | 106.25 | 1.5 | 1.5 | 198 | 210 | 37 | 3550 | 2480 | 1.57 |
| SL182214 | 70 | 125 | 31 | 87 | 105.2 | 111.45 | 1.5 | 1.5 | 181 | 223 | 32 | 3350 | 2340 | 1.66 |
| SL182215 | 75 | 130 | 31 | 91.8 | 110 | 116.2 | 1.5 | 1.5 | 187 | 236 | 33.5 | 3200 | 2210 | 1.75 |
| SL182216 | 80 | 140 | 33 | 98.6 | 119.3 | 126.3 | 1.5 | 2 | 223 | 280 | 38.5 | 3000 | 2040 | 2.15 |
| SL182217 | 85 | 150 | 36 | 104.4 | 126.3 | 133.75 | 1.5 | 2 | 255 | 320 | 44.5 | 2800 | 2000 | 2.74 |
| SL182218 | 90 | 160 | 40 | 110.2 | 133.3 | 141.15 | 2.5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3.48 |
| SL182219 | 95 | 170 | 43 | 122 | 147.3 | 155.95 | 2.5 | 2.1 | 330 | 425 | 58 | 2410 | 1780 | 4.17 |
| SL182220 | 100 | 180 | 46 | 127.5 | 154.3 | 163.35 | 2.5 | 2.1 | 390 | 510 | 70 | 2300 | 1700 | 5.13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177.6 | 4 | 2.1 | 450 | 580 | 78 | 2130 | 1720 | 7.24 |
| SL182224 | 120 | 215 | 58 | 150.7 | 183 | 192.9 | 4 | 2.1 | 530 | 720 | 95 | 1950 | 1500 | 9.08 |
| SL182226 | 130 | 230 | 64 | 162.3 | 197 | 207.75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11.25 |
| SL182228 | 140 | 250 | 68 | 173.9 | 211.1 | 222.55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14.47 |
| SL182230 | 150 | 270 | 73 | 185.5 | 225.2 | 237.35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18.43 |
| SL182232 | 160 | 290 | 80 | 208.7 | 253.4 | 267.1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220.3 | 267.4 | 281.9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28.65 |
| SL182236 | 180 | 320 | 86 | 232.4 | 279.5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29.8 |
| SL182238 | 190 | 340 | 92 | 243.5 | 295.5 | 311.5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35.65 |
| SL182240 | 200 | 360 | 98 | 246.6 | 302.4 | 319.4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43.12 |
