تفاصيل المنتج:
|
| اسم: | كامل محامل كأس مسحوب إبرة أسطوانية | تحمل المواد: | فولاذ ST14 |
|---|---|---|---|
| التصميم الأساسي: | محامل كاملة ذات نهايات مفتوحة | حلول الختم: | فتح |
| بوصة - متري: | قياس | عناصر المتداول: | بكرات إبرة متكاملة |
| نطاق الحجم: | حجم مهاجم من 3 مم إلى 60 مم | قفص: | لا قفص |
| تشحيم: | مزود بشحم خاص لتثبيت البكرات | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | ST14 محمل إبرة كوب مسحوبة,محمل إبرة كوب مسحوبة 60 مم,محامل إبرة كاملة التكميلية F-1212 |
||

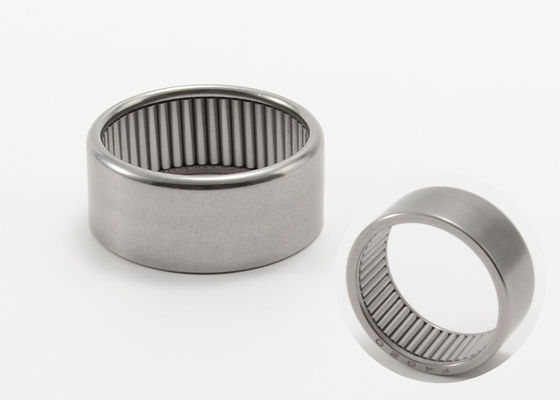

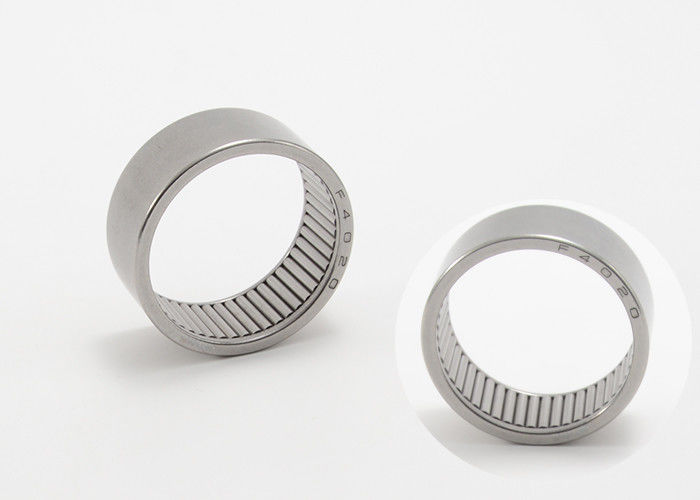

تعادل محامل كأس إبرة أسطوانية كاملة محامل إبرة F-1212
محامل أسطوانية بإبرة الكأس المسحوبة لها حلقة خارجية رقيقة الجدران مرسومة بعمق.تُستخدم محامل البكرات ذات إبرة الكأس المسحوبة عادةً في التطبيقات التي لا يمكن فيها استخدام تجويف السكن كطريق سباق لأسطوانة إبرة وتجميع قفص ، ولكن حيث يلزم ترتيب محمل مدمج للغاية واقتصادي.يتم تثبيت هذه المحامل بتداخل محكم ملائم في الهيكل.يتيح ذلك تصميمًا بسيطًا واقتصاديًا لتجويف السكن ، حيث لا يلزم وجود أكتاف أو حلقات مبكرة لتحديد موقع المحمل محوريًا.
يشكل الكوب المسحوب من الفولاذ المقوى وأسطوانة الإبرة ومجموعة القفص لهذه المحامل وحدة غير قابلة للفصل.
توفر MOUETTE مجموعة متنوعة من محامل الإبرة ذات الكوب المسحوب.هذا يتضمن:
محامل كاملة مع نهايات مفتوحة:
· مناسبة للأحمال الشعاعية الثقيلة جدًا بسرعات معتدلة
· متوفرة بنهايات مفتوحة وبدون أختام فقط
يتم تزويد محامل البكرات ذات إبرة الكأس المسحوبة الكاملة بشحم خاص لتأمين البكرات أثناء النقل.ومع ذلك ، نوصي بإعادة التشحيم بعد التركيب.
تعادل محامل كأس إبرة أسطوانية كاملة محامل إبرة F سلسلة المواصفات:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| الكود الحالي | الكود الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||
| 6 | F-0608 | 30941/6 | 2.5 | 6 | 10 | 8 | 3080 | 5800 | 12000 |
| 6.35 | F6.35X11.11X11.13 | ب -47 | 3.2 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 |
| MF6.35X11.11X11.13 | م -471 | 4.1 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 | |
| 8 | إف -0810 | 50941/8 | 3.7 | 8 | 12 | 10 | 4050 | 7150 | 13000 |
| FH-0810 | 941/8 | 7 | 8 | 14 | 10 | 5200 | 7150 | 7400 | |
| FH-0812 | 942/8 | 9 | 8 | 14 | 12 | 4550 | 7150 | 7400 | |
| 9 | إف -0910 | 50941/9 | 4 | 9 | 13 | 10 | 4900 | 8050 | 12000 |
| F-091510 | 941/9 | 6 | 9 | 15 | 10 | 8000 | 11500 | 7100 | |
| F-091513 | 942/9 | 8 | 9 | 15 | 13 | 8560 | 12800 | 7100 | |
| 9.52 | F-9.52X14.29X12.7 | ب -68 | 7.5 | 9.52 | 14.29 | 12.70 | 9000 | 13300 | 7100 |
| 10 | إف 1010 | 50941/10 | 4.2 | 10 | 14 | 10 | 5700 | 9350 | 11000 |
| FH-1010 | 941/10 | 6.5 | 10 | 16 | 10 | 6350 | 10800 | 11000 | |
| طراز F-101615 | 942/10 | 12 | 10 | 16 | 15 | 6890 | 11500 | 7100 | |
| F-101617 | 943/10 | 10 | 16 | 17 | 6500 | 11000 | 7000 | ||
| 12 | إف -1212 | 60941/12 | 6 | 12 | 16 | 12 | 6380 | 10900 | 7100 |
| F-121712 | 941/12 | 8 | 12 | 17 | 12 | 8400 | 11900 | 7100 | |
| F-121715 | 942/12 | 10.5 | 12 | 17 | 15 | 9000 | 12500 | 7100 | |
| F-121718 | 943/12 | 13 | 12 | 17 | 18 | 9800 | 13500 | 7100 | |
| 15 | (أف -15 إكس 20 إكس 12 | 941/15 | 10 | 15 | 20 | 12 | 8400 | 11900 | 7100 |
| (أف -15 إكس 20 إكس 16 | 942/15 | 13.6 | 15 | 20 | 16 | 9500 | 12800 | 7100 | |
| (أف -15 إكس 20 إكس 20 | 943/15 | 17.2 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| (أف -15 إكس 20 إكس 20 | Y152020 | 20 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| إف 1512 | 30941/15 | 12 | 15 | 21 | 12 | 9700 | 15900 | 8100 | |
| 16 | إف -1616 | 50941/16 | 17 | 16 | 22 | 16 | 14100 | 25900 | 7700 |
| 17 | إف 1712 | 30941/17 | 13 | 17 | 23 | 12 | 10600 | 21600 | 7300 |
| إف 1714 | 941/17 | 15 | 17 | 23 | 14 | 12500 | 22500 | 7300 | |
| إف 1718 | 942/17 | 21 | 17 | 23 | 18 | 13800 | 24800 | 7300 | |
| إف 1722 | 943/17 | 17 | 23 | 22 | 13500 | 24000 | 7100 | ||
| 18 | طراز F-1816 | 50941/18 | 18 | 18 | 24 | 16 | 15000 | 29100 | 6900 |
| 20 | اف 2014 | 941/20 | 17 | 20 | 26 | 14 | 15800 | 40500 | 6900 |
| اف 2020 | 942/20 | 26 | 20 | 26 | 20 | 18800 | 42500 | 6900 | |
| F-20X26X25 | 943/20 | 33 | 20 | 26 | 25 | 20500 | 35500 | 6300 | |
| 22 | إف 2212 | 30941/22 | 14 | 22 | 28 | 12 | 9000 | 13300 | 5800 |
| إف 2216 | 50941/22 | 22 | 22 | 28 | 16 | 17000 | 33000 | 5800 | |
| إف 2220 | 70941/22 | 29 | 22 | 28 | 20 | 20300 | 47200 | 5800 | |
| 25 | إف -2516 | 941/25 | 28 | 25 | 32 | 16 | 18700 | 37900 | 5100 |
| إف -2522 | 942/25 | 40 | 25 | 32 | 22 | 11000 | 16500 | 5100 | |
| F-25X32X25 | 943/25 | 43 | 25 | 32 | 25 | 11500 | 18500 | 5100 | |
| F-25X33X08 | Y253308 | 16.7 | 25 | 33 | 8 | 12200 | 16800 | 4300 | |
| 25 | F-2512 | 20941/25 | 17 | 25 | 32 | 12 | 5250 | 6000 | 5100 |
| إف 2520 | 60941/25 | 43 | 25 | 32 | 20 | 22800 | 46000 | 5100 | |
| 28 | إف 2820 | 60941/28 | 118 | 28 | 35 | 20 | 25700 | 58300 | 4600 |
| إف 2812 | 20941/28 | 31.7 | 28 | 35 | 12 | 16500 | 38600 | 4600 | |
| إف 2816 | 40941/28 | 36 | 28 | 35 | 16 | 20200 | 42900 | 4600 | |
| 30 | إف 3020 | 60941/30 | 42 | 30 | 37 | 20 | 26800 | 62500 | 4300 |
| MF-3020 | 65941/30 | 48 | 30 | 37 | 20 | 26800 | 62500 | 4300 | |
| F-30X38X16 | 941/30 | 37.5 | 30 | 38 | 16 | 25500 | 57500 | 4600 | |
| F-30X38X24 | 942/30 | 37.5 | 30 | 38 | 24 | 28800 | 64500 | 4300 | |
| F-30X38X32 | 943/30 | 81.5 | 30 | 38 | 32 | 34500 | 78900 | 4300 | |
| إف 3014 | 30941/30 | 37 | 30 | 37 | 14 | 19600 | 41200 | 4600 | |
| إف 3016 | 4094/30 | 40 | 30 | 37 | 16 | 21700 | 46500 | 4300 | |
| إف -3026 | 58.5 | 30 | 37 | 26 | 35000 | 74000 | 4300 | ||
| 32 | F-32X39X32 | 943/32 | 32 | 39 | 32 | 35000 | 74000 | 4300 | |
| طراز F-3216 | 40941/32 | 35 | 32 | 39 | 16 | 25800 | 61500 | 4300 | |
| 35 | إف 3520 | 60941/35 | 49 | 35 | 42 | 20 | 24000 | 69100 | 3700 |
| F-35X43X16 | 941/35 | 41 | 35 | 43 | 16 | 23500 | 68000 | 3700 | |
| F-35X43X25 | 942/35 | 72 | 35 | 43 | 25 | 38700 | 86200 | 3200 | |
| F-35X43X32 | 943/35 | 90 | 35 | 43 | 32 | 40500 | 98700 | 3200 | |
| إف 3512 | 20941/35 | 36 | 35 | 42 | 12 | 19000 | 59000 | 3700 | |
| 40 | إف -4020 | 60941/40 | 56 | 40 | 47 | 20 | 30300 | 52600 | 3300 |
| طراز FH-4032 | 942/40 | 88 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| MFH-4032 | 86942/40 | 95 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| FH-40X50X38 | 943/40 | 105 | 40 | 50 | 38 | 44800 | 118500 | 2600 | |
| إف -4016 | 40941/40 | 51 | 40 | 47 | 16 | 26500 | 62000 | 3300 | |
| 45 | F-4520 | 62 | 45 | 52 | 20 | 30400 | 30400 | 2900 | |
| FH45X55X38 | 943/45 | 140 | 45 | 55 | 38 | 45800 | 45800 | 2900 | |
| F-4516 | 40941/45 | 49 | 45 | 52 | 16 | 23800 | 65900 | 2900 | |
| 50 | إف 5020 | 50941/50 | 78 | 50 | 58 | 20 | 35800 | 98000 | 2600 |
| FH-50X60X38 | 943/50 | 145 | 50 | 60 | 38 | 50500 | 145800 | 2600 | |
| 55 | F-5520 | 50941/55 | 97 | 55 | 63 | 20 | 39500 | 102000 | 2600 |
| 60 | (أف 60 إكس 68 إكس 38) | 943/60 | 185 | 60 | 68 | 38 | 50200 | 145000 | 2600 |
