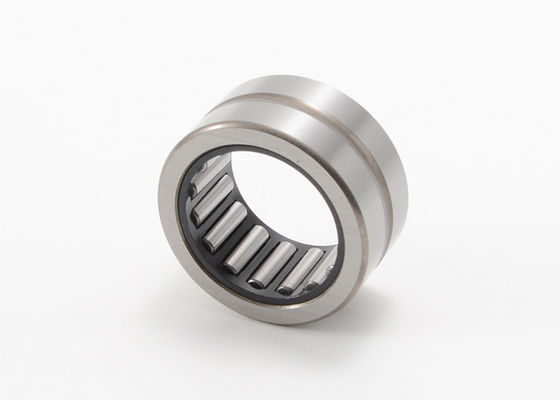

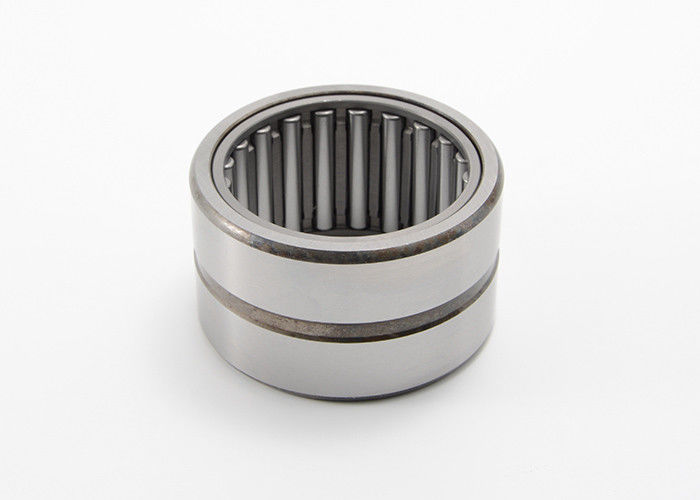

آلة صلبة آلة شعاعي إبرة تحمل RNA4907 بدون حلقة داخلية

إبرة أسطوانية صلبة مع حلقات مشكلة بدون حلقة داخلية RNA4907

محمل أسطواني ذو إبرة صلبة له هيكل مدمج ، حجم شعاعي صغير وقدرة حمل كبيرة.إنها مناسبة للأجزاء التي يكون الحجم الكلي القطري لها محدودًا.يتم تطبيقه أيضًا على نطاق واسع في الحالة التي يكون فيها العمود أو السكن لديه حركة متأرجحة.بشكل عام ، لا يتحمل محمل الإبرة سوى الحمل الشعاعي ، وليس الحمل المحوري.عندما يكون للعمود حمولة محورية ، يمكن استخدامه مع محامل أخرى.ومع ذلك ، فإنه لا يحد من التحول المحوري للعمود أو السكن.الحد من سرعة الدوران لمحمل الإبرة أقل.في حالة سرعة الدوران العالية للآلة الرئيسية ، يجب اختيار محمل الإبرة مع القفص قدر الإمكان.بالتعاطف مع الأنواع الأخرى من محامل الإبرة ، في ظل نفس الحجم الشعاعي ، فإن محمل الإبرة لديه قدرة تحمل حمولة كبيرة وصلابة عالية ولكن لديه عزم دوران عالي الاحتكاك.

هذا النوع من المحامل لديه العديد من السلاسل ذات الهيكل والحجم المختلفين.يُطلب أن تكون الصلابة ودقة المعالجة وخشونة السطح لسطح مجلة العمود وسطح التدحرج للغلاف الخارجي مماثلة لتلك الموجودة في طوق المحمل.بالنسبة لأسطوانة الإبرة من فئة G2 ، يختلف القطر في حدود 2 ميكرون في المجموعة.باستثناء محامل الإبرة المكتملة الكاملة ، فإن لديهم أقفاصًا صلبة ، والتي يمكنها توجيه خط المحور المتوازي لأسطوانة الإبرة بشكل صحيح.

نموذج RNA ، NK إبرة أسطوانية بدون الحلقة الداخلية

محمل الإبرة بدون الحلقة الداخلية مناسب للأجزاء التي يكون حجمها الشعاعي محدودًا.نظرًا لعدم وجود حلقة داخلية ، فإن سطح مجلة العمود المجهزة بها تعمل مباشرة كسطح متداول.يطلب ألا تقل صلابة السطح عن HRC60 ، وخشونة السطح لا تزيد عن 0.63 ميكرومتر.هذا النوع من المحامل لا يحد من التحول المحوري للعمود والإسكان وله سرعة دوران عالية.

إبرة أسطوانية صلبة مع حلقات مُشكلة بدون حلقة داخلية RNA ، مواصفات NK:
