تفاصيل المنتج:
|
| اسم: | محمل أسطواني أسطواني صف واحد الدقة | التصميم الأساسي:: | تحمل عدم تحديد موقع |
|---|---|---|---|
| نوع التجويف: | تتحمل أسطواني | عدد صفوف العناصر المتدحرجة: | 1 |
| الشفاه: | (2) الحلقة الخارجية (0) الحلقة الداخلية | نطاق الحجم: | حجم مهاجم من 3 مم إلى 60 مم |
| قفص: | TVP2 (قفص نافذة صلب مصنوع من PA66) | التخليص الداخلي الشعاعي: | المجموعة N (CN) |
| نطاق الحرارة الشغالة: | -30 درجة مئوية إلى 120 درجة مئوية | ||
| تسليط الضوء: | محامل إبرة دقيقة للتخليص الطبيعي,محمل غير محدد موقع في قفص,محمل غير محدد موقع NU2312E TVP2 |
||

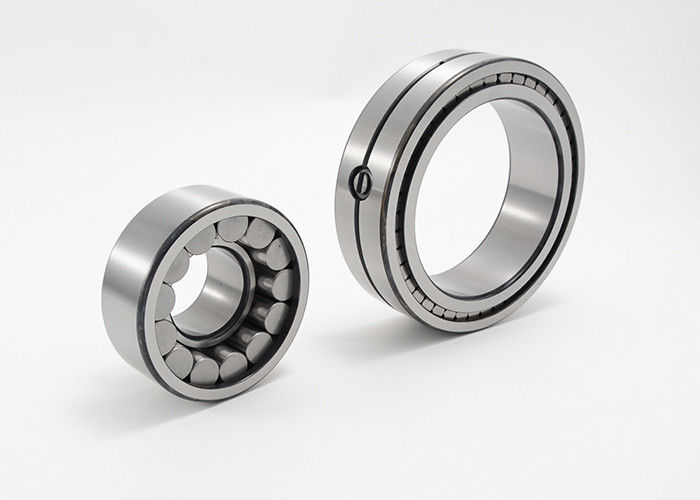

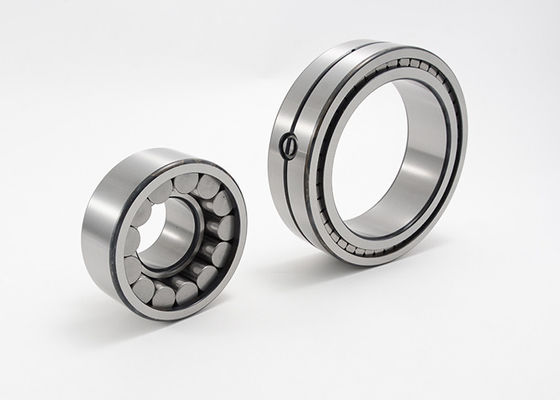

صف واحد أسطواني أسطواني مع قفص غير محدد موقع NU2312E-TVP2
حلقة داخلية قابلة للإزالة ، ضلعان على الحلقة الخارجية ، 0 ضلوع على الحلقة الداخلية ، سعة عالية ، قفص بولي أميد ، خلوص عادي
حول هذا الاتجاه:
محمل أسطواني مع قفص من مادة البولي أميد وحلقة داخلية قابلة للإزالة مناسب للتطبيقات التي تدعم الأحمال الشعاعية العالية.يحتوي محمل البكرة هذا على خلوص نصف قطري CN (عادي) للتطبيقات وظروف التشغيل مع العمود العادي وتحمل السكن حيث لا يكون التمدد الحراري عاملاً.هذا هو محمل أسطواني من صف واحد يدعم الأحمال الشعاعية العالية مع احتكاك منخفض.تسمح الحلقة الداخلية القابلة للإزالة في المحمل المفتوح بتطبيق التزييت.يتم قياس محمل البكرة بوحدات مترية للمطابقة التبادلية للصناعة واتساق الأجزاء.
تُستخدم محامل الأسطوانة الأسطوانية في التطبيقات التي توجد فيها أحمال شعاعية عالية مثل أحزمة النقل ، ومحركات الجر ، وصناديق محور عربة السكك الحديدية ، ومضخات طين حقول النفط ، من بين أشياء أخرى.
تستخدم محامل الأسطوانة أو الدرفلة عناصر متدحرجة للحفاظ على الفصل بين الأجزاء المتحركة لتقليل الاحتكاك الدوراني ودعم الأحمال الشعاعية والمحورية.وهي تتكون عادة من حلقتين وأجسام متدحرجة (مثل المحامل أو الأسطوانات) وقفص لإيواء الأجزاء.يمكن أن تكون هذه العناصر أحد الأنواع التالية: كرة ، أسطوانية ، كروية ، أسطوانية ، إبرة ، مغزل ، أو مدبب.يمكن أن تكون المحامل المتدحرجة مفتوحة أو محمية أو مختومة.يتم تشحيم المحامل محكمة الغلق بالزيت أو الشحوم في مصنع المحامل ، بينما من المفترض أن يتم تشحيم المحامل المفتوحة والمغطاة في مكانها ، مع إعادة التطبيق الدوري للتشحيم ، بناءً على الاستخدام.يحمي الدرع أجزاء العمل من المحمل من الحطام البيئي الذي قد يتم إدخاله ويمكن أن يقلل من سرعة محمل الكرة وعمرها.تستخدم المحامل الدوارة في مجموعة من التطبيقات من الآلات الزراعية إلى معدات النقل ، والروبوتات ، ومعدات طب الأسنان ، والمصاعد ، وطواحين الدرفلة ، وأعمدة دفة السفن ، والكسارات الكلية ، من بين أمور أخرى.
نحن نصنع مجموعة متنوعة من المحامل التي تلبي معايير المنظمة الدولية للتوحيد القياسي (ISO) والمعهد الألماني لتوحيد المقاييس (DIN) لضمان الجودة.
إذا كانت هناك أي حاجة ، فلا تتردد في الاتصال بنا.
صف واحد أسطواني أسطواني مع قفص غير محدد موقع سلسلة NU المواصفات:
| تحمل رمز | أبعاد | الجماعية | تقييمات الحمل الأساسية | تحديد السرعة | ||||||
| د | د | ب | rsmin | D1 | مهاجم ، إي دبليو | متحرك | ثابتة | |||
| سجل تجاري | كو | |||||||||
| مم | كلغ | KN | دورة في الدقيقة | |||||||
| NU2304E-TVP2 | 20 | 52 | 21 | 1.1 | 42.4 | 27.5 | 0.215 | 41.5 | 39 | 14000 |
| NU2305E-TVP2 | 25 | 62 | 24 | 1.1 | 50.7 | 34 | 0.349 | 57 | 56 | 12000 |
| NU2306E-TVP2 | 30 | 72 | 27 | 1.1 | 58.9 | 40.5 | 0.529 | 73.5 | 75 | 10000 |
| NU2307E-TVP2 | 35 | 80 | 31 | 1.5 | 66.3 | 46.2 | 0.723 | 91.5 | 98 | 9000 |
| NU2308E-TVP2 | 40 | 90 | 33 | 1.5 | 75.6 | 52 | 0.958 | 112 | 120 | 7500 |
| NU2309E-TVP2 | 45 | 100 | 36 | 1.5 | 83.5 | 58.5 | 1.3 | 137 | 153 | 6700 |
| NU2310E-TVP2 | 50 | 110 | 40 | 2 | 91.2 | 65 | 1.75 | 163 | 186 | 6300 |
| NU2311E-TVP2 | 55 | 120 | 43 | 2 | 101 | 70.5 | 2.23 | 200 | 228 | 5600 |
| NU2312E-TVP2 | 60 | 130 | 46 | 2.1 | 110 | 77 | 2.78 | 224 | 260 | 5000 |
| NU2313E-TVP2 | 65 | 140 | 48 | 2.1 | 119 | 82.5 | 3.32 | 245 | 285 | 4800 |
| NU2314E-TVP2 | 70 | 150 | 51 | 2.1 | 127 | 89 | 4.02 | 275 | 325 | 4500 |
| NU2315E-TVP2 | 75 | 160 | 55 | 2.1 | 136 | 95 | 4.95 | 325 | 390 | 4000 |
| NU2316E-TVP2 | 80 | 170 | 58 | 2.1 | 144 | 101 | 5.89 | 355 | 425 | 3800 |
| NU2317E-TVP2 | 85 | 180 | 60 | 3 | 153 | 108 | 6.71 | 365 | 450 | 3600 |
| NU2318E-TVP2 | 90 | 190 | 64 | 3 | 162 | 113.5 | 8.04 | 430 | 530 | 3400 |
| NU2319E-TVP2 | 95 | 200 | 67 | 3 | 170 | 121.5 | 455 | 585 | 3400 | |
| NU2320E-TVP2 | 100 | 215 | 73 | 3 | 182 | 127.5 | 12.1 | 570 | 72 | 3200 |
| NU2322E-TVP2 | 110 | 240 | 80 | 3 | 201 | 143 | 16.6 | 630 | 800 | 2800 |
| NU2324E-TVP2 | 120 | 260 | 86 | 3 | 219 | 154 | 23.5 | 780 | 1020 | 4300 |
| NU2326E-TVP2 | 130 | 280 | 93 | 4 | 236 | 167 | 28.8 | 915 | 1220 | 3800 |
| NU2328E-TVP2 | 140 | 300 | 102 | 4 | 252 | 180 | 36 | 1020 | 1400 | 3600 |
| NU2330E | 150 | 320 | 108 | 4 | 270 | 193 | 43.2 | 1160 | 1600 | 3200 |
| NU2332E | 160 | 340 | 114 | 4 | 286 | 204 | 51.5 | 1320 | 1830 | 3000 |
| NU2334E | 170 | 360 | 120 | 4 | 299 | 216 | 61.4 | 1500 | 2080 | 2800 |
| NU2336E | 180 | 380 | 126 | 4 | 320 | 227 | 71.5 | 1660 | 2320 | 2800 |
| NU2338EX | 190 | 400 | 132 | 5 | 341 | 240 | 82.9 | 1900 | 2650 | 2600 |
| NU2340EX | 200 | 420 | 138 | 5 | 350 | 247 | 95.6 | 2040 | 2900 | 2400 |
| NU2344EX | 220 | 460 | 145 | 5 | 384 | 277 | 121 | 2360 | 3350 | 2200 |
| NU2348EX | 240 | 500 | 155 | 5 | 426 | 299 | 151 | 2600 | 3750 | 2000 |
| NU2356EX | 280 | 580 | 175 | 6 | 467 | 362 | 234 | 3550 | 5200 | 1600 |
