تفاصيل المنتج:
|
| اسم: | تحديد مكان محامل أسطوانية صف واحد | نوع محدد: | اكتب NUP |
|---|---|---|---|
| التصميم الأساسي: | تحديد المحامل | عدد صفوف العناصر المتدحرجة: | تصميم صف واحد |
| تحمل المواد: | تحمل الصلب | مادة القفص: | الفولاذ أو البلاستيك PA66 أو النحاس المشكل |
| نوع التجويف: | إسطواني | عدد الشفاه ، الحلقة الخارجية: | 2 |
| عدد الشفاه ، الحلقة الداخلية: | 1 | شفة فضفاضة: | حلقة داخلية واحدة شفة فضفاضة |
| تسليط الضوء: | محمل تحديد أسطواني,محمل أسطواني ذو تجويف مستقيم أحادي الصف,محمل أسطواني صف واحد NUP209E |
||

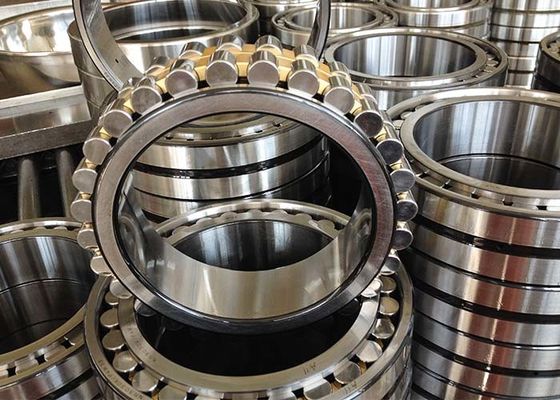

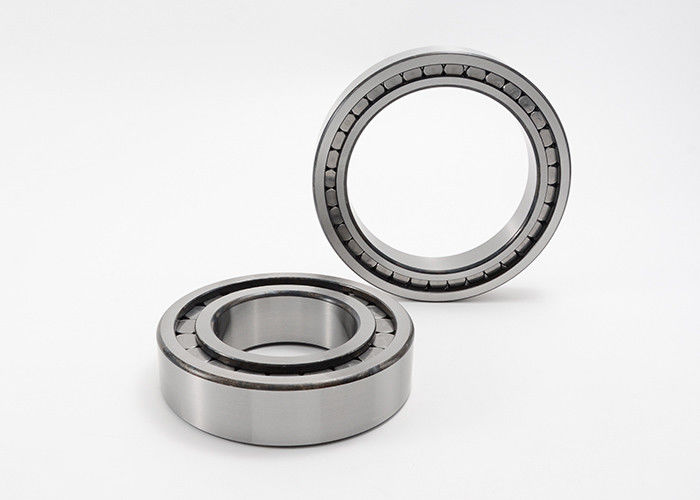

تحديد موقع محامل أسطوانية أسطوانية تحمل صف واحد التجويف المستقيم NUP209E
صف واحد محمل أسطواني أسطواني ، مع قفص ، ومحمل تحديد الموقع ، وضلعان على الحلقة الخارجية ، وضلع واحد على الحلقة الداخلية ، وضلع داخلي للغسالة ، نوع تصميم NUP
تم تصميم محامل البكرات الأسطوانية ذات الصف الواحد لاستيعاب الأحمال الشعاعية العالية جنبًا إلى جنب مع السرعات العالية.بوجود شفتين متكاملتين على الحلقة الخارجية وشفة واحدة متكاملة وحلقة شفة واحدة فضفاضة على الحلقة الداخلية ، يمكن لمحامل تصميم NUP تحديد موقع العمود محوريًا في كلا الاتجاهين.ميزة مهمة هي التصميم القابل للفصل ، والذي يسهل التثبيت ويسمح بتبادل مكونات المحمل.
محمل أسطواني بتصميم NUP مع حلقة داخلية قابلة للإزالة مناسب للتطبيقات التي تدعم الأحمال الشعاعية العالية.يحتوي محمل البكرة هذا على خلوص نصف قطري CN (عادي) للتطبيقات وظروف التشغيل مع العمود العادي وتحمل السكن حيث لا يكون التمدد الحراري عاملاً.هذا هو محمل أسطواني من صف واحد يدعم الأحمال الشعاعية العالية مع احتكاك منخفض.تسمح الحلقة الداخلية القابلة للإزالة في المحمل المفتوح بتطبيق التزييت.يتم قياس محمل البكرة بوحدات مترية للمطابقة التبادلية للصناعة واتساق الأجزاء.
تُستخدم محامل الأسطوانة الأسطوانية في التطبيقات التي توجد فيها أحمال شعاعية عالية مثل أحزمة النقل ، ومحركات الجر ، وصناديق محور عربة السكك الحديدية ، ومضخات طين حقول النفط ، من بين أشياء أخرى.
تحديد موقع محامل أسطوانية أسطوانية صف واحد تتحمل مستقيمة تصميم NUP المواصفات:
| تحمل رمز | أبعاد | الجماعية | تقييمات الحمل الأساسية | تحديد السرعة | ||||||
| د | د | ب | rsmin | D1 | مهاجم ، إي دبليو | متحرك | ثابتة | |||
| سجل تجاري | كو | |||||||||
| مم | كلغ | KN | KN | دورة في الدقيقة | ||||||
| NUP203E | 17 | 40 | 12 | 0.6 | 32.4 | 35.1 | 0.073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0.693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39.3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
