تفاصيل المنتج:
|
| اسم: | بوصة مسمار نوع أتباع كام أسطواني | مادة الأسطوانة: | سبائك الصلب عالية الجودة تحمل (يتم تخصيص الفولاذ المقاوم للصدأ) |
|---|---|---|---|
| طريقة التركيب: | فتحة مفك البراغي | إنهاء / طلاء: | أكسيد أسود |
| سلسلة: | سلسلة بوصة | شكل الأسطوانة: | القطر الخارجي الأسطواني |
| عناصر المتداول: | أسطوانة إبرة - كاملة التكميل | نوع عشيق: | CF - ستاندرد ستاند |
| ختم: | مختومة / غير مختومة / مخصصة | موقع فتحة التزييت: | الجانب مسمار |
| تسليط الضوء: | الصلب مسمار المسار أسطواني,مسمار مسار أسطواني فتحة مفك البراغي,أكسيد أسود توج أتباع كام |
||

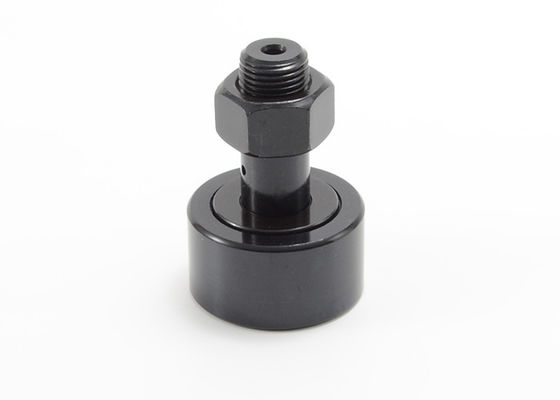

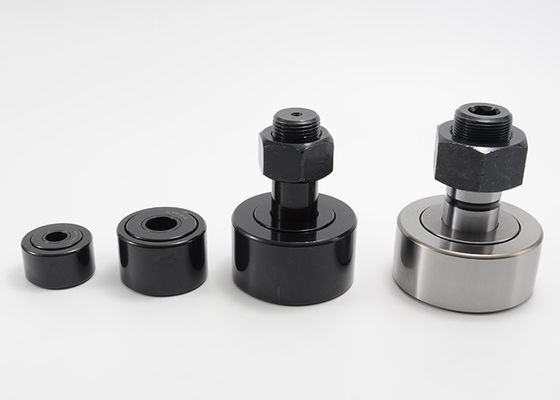

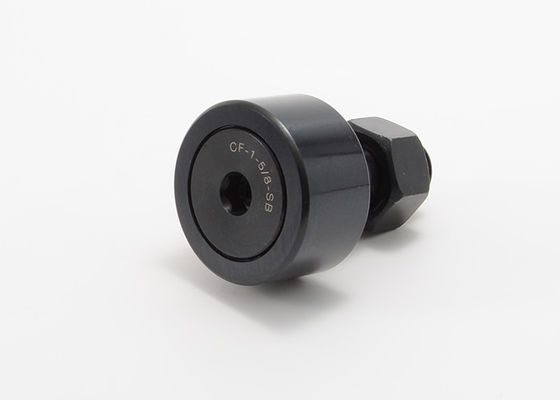

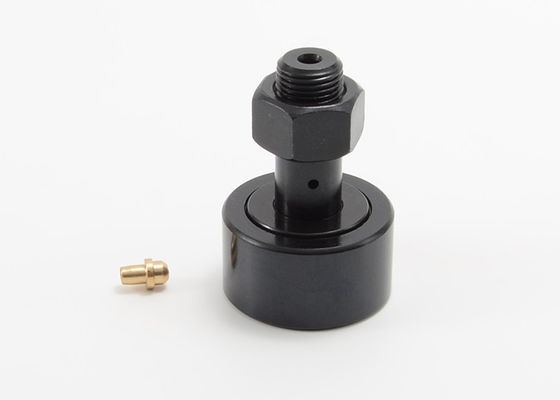

فتحة مفك البراغي ذات أتباع الكامة ذات بوصة أسطوانية مع محمل فولاذي CF 1/2 CF-2 CF-1 3/8-S
مصمم لزيادة الحركة المفضلة إلى أقصى حد باستخدام بنية صلبة ومتسقة.يتميز متابعو الكاميرا بمظهر احتكاك بسيط ومنخفض لتحويل الحركة الدورانية إلى حركة خطية مع متطلبات تزييت منخفضة.
نحن نقدم مجموعة كاملة من متابعين الكاميرات من نوع عشيق للتطبيقات الصناعية.هذه المحامل متوفرة من الفولاذ والفولاذ المقاوم للصدأ وببطانات داخلية بلاستيكية مصممة هندسيًا.نحن متخصصون في متابعي الكاميرات المصممة هندسيًا لتناسب تطبيقات معينة.
يوصى باستخدام مفك البراغي ذو الفتحة ذات المحامل الدوارة ذات الإبرة عندما تكون الأحمال الجارية وأحمال الصدمات معتدلة.قدرة تحمل سلسلة نوع Stud محدودة بواسطة مسمار متوسط الحجم.مصنوعة من سبائك عالية الجودة تحمل سبائك الصلب.الأكثر شيوعًا استخدامًا لأتباع الكاميرا للأغراض العامة ومتوفر في إصدارات مختومة.
بوصة سلسلة مسمار نوع كام أتباع فتحة مفك البراغيتحديد:
| غير مختوم | مختوم | الأسطوانة ديا.(بحث وتطوير) | عرض الأسطوانة (W) | عشيق ديا (SD) | عشيق L'GTH.(SL) | دقيقة.THR'D L'GTH (TL) | غرامة THR'DS. |
| CF-1/2-N | CF-1/2-NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-س | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-NS | .625 | .406 | .250 | 5/8 | 5/16 | 1 / 4-28 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1 / 4-28 |
| CF-11/16 | CF-11/16-س | .6875 | .4375 | .250 | 3/4 | 5/16 | 1 / 4-28 |
| CF-3/4 | CF-3/4-س | .750 | .500 | .375 | 7/8 | 3/8 | 3 / 8-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3 / 8-24 |
| CF-1 | CF-1-S | 1.000 | .625 | .4375 | 1 | 1/2 | 7 / 16-20 |
| CF-1 1/8 | CF-1 1/8-S. | 1.125 | .625 | .4375 | 1 | 1/2 | 7 / 16-20 |
| CF-1 1/4 | CF-1 1/4-س | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1 / 2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1 / 2-20 |
| CF-1 1/2 | CF-1 1/2-س | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5 / 8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5 / 8-18 |
| CF-1 3/4 | CF-1 3/4-س | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3 / 4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3 / 4-16 |
| CF-2 | CF-2-S | 2.000 | 1.250 | .875 | 2 | 1 | 7 / 8-14 |
| CF-2 1/4 | CF-2 1/4-S. | 2.250 | 1.250 | .875 | 2 | 1 | 7 / 8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-س | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CF-3 1/4 | CF-3 1/4-س | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CF-3 1/2 | CF-3 1/2-S. | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 |
| CF-4 | CF-4-S | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1 / 2-12 |
| CF-5-S | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1 / 2-12 | |
| CF-7-S | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1 / 4-4 | |
| CF-9-S | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1 / 2-4 | |
| CF-10-S | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1 / 2-4 |
| يوnsealed | مختوم | ثقب الزيت | LUB.الحجم المناسب (F) | ريكوم.لقط عزم الدوران (LBS.) | تصنيف الحمل الأساسي | ||
| مركز هول (HC) | هول ديا.(عالية الدقة) | الأعلى.السعة الثابتة (LBS.) | الأعلى.دين.السعة (LBS.) | ||||
| CF-1/2-N | CF-1/2-NS | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-س | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-س | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-س | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S. | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-س | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-س | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-س | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S. | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-س | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-س | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S. | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
