تفاصيل المنتج:
|
| اسم: | بوصة محامل أتباع كام أسطوانية | مادة: | عالية الجودة تحمل سبائك الصلب / الفولاذ المقاوم للصدأ |
|---|---|---|---|
| ميزة التركيب: | نوع مسمار ثقب عرافة | صقل الأسطح: | أكسيد أسود |
| نطاق الحجم: | سلسلة بوصة | نوع البناء الأساسي: | نوع عشيق القطر الخارجي أسطواني |
| عناصر المتداول: | بكرات إبرة متكاملة | نوع عشيق: | مسمار قياسي |
| نوع الختم: | قياسي / حسب الطلب | موقع فتحة التزييت: | الجانب مسمار |
| تسليط الضوء: | مربط الكاميرا الأسطوانية والتابع,وكامة أسطوانية مختومة وأتباع,وأتباع عمود الحدبة السداسي |
||

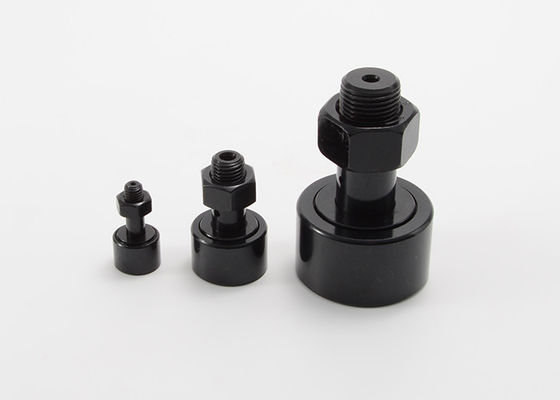

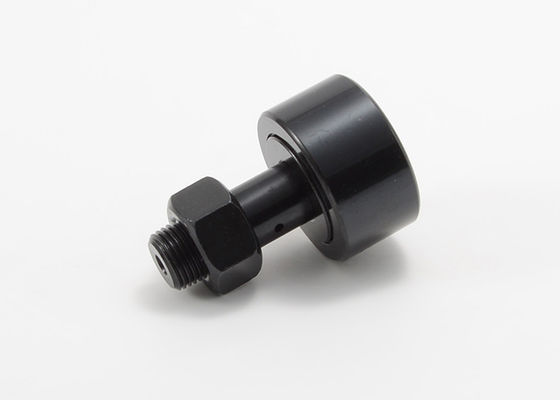

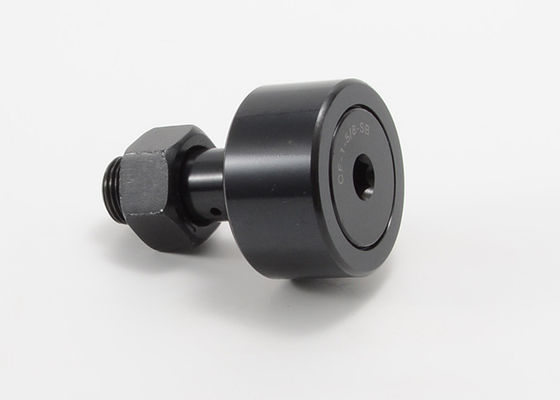

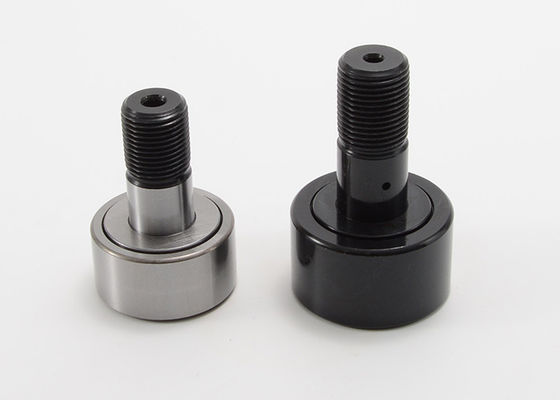

CF 1/2 SB CF 1 1/2 SB بوصة أسطواني كام أتباع مسمار جبل الأسطوانة ثقب سداسي مختوم
محمل أسطواني لأتباع الكامة (يُطلق عليه أيضًا "تابع المسار") هو محمل أسطواني متخصص مصمم لتتبع المسارات أو الكاميرات وفي نطاق واسع من أنظمة الحركة الخطية.غالبًا ما يتم استخدام أتباع الكام على الناقلات وخطوط نقل العمليات ، مثل تلك المستخدمة في الصناعات الداخلية مثل الأطعمة والمشروبات والبلاستيك والزجاج وغيرها.يشتهر أتباع Mouette cam أيضًا بتطبيقات الدفاع والطائرات ، حيث تعد قابلية الصيانة وموثوقية النظام اعتبارات تصميم مهمة.لتوزيع الأحمال بسلاسة وبشكل متساوٍ ، عادةً ما يتم تصميم متابعين الكاميرات بمجموعة كاملة من العناصر المتدحرجة.ومع ذلك ، هناك أكثر من نوع واحد من التكوين لمتابعي الكاميرا ، ولكن السمة الأكثر تميزًا هي كيفية تثبيت متابع الكاميرا على نظيره.
نحن نقدم مجموعة كاملة من متابعين الكاميرات من نوع عشيق للتطبيقات الصناعية.هذه المحامل متوفرة من الفولاذ والفولاذ المقاوم للصدأ وببطانات داخلية بلاستيكية مصممة هندسيًا.نحن متخصصون في متابعي الكاميرات المصممة هندسيًا لتناسب تطبيقات معينة.
يوصى باستخدام محامل أسطوانية ذات رأس سداسية من النوع ذي الإبرة حيث تكون الأحمال الجارية وأحمال الصدمات معتدلة.قدرة تحمل سلسلة نوع Stud محدودة بواسطة مسمار متوسط الحجم.مصنوعة من سبائك عالية الجودة تحمل سبائك الصلب.
بوصة أسطواني كام أتباع المواصفات:
| غير مختوم | مختوم | أسطوانة ضياء (RD) | عرض الأسطوانة (W) | عشيق ديا (SD) | عشيق L'GTH.(SL) | دقيقة.THR'D L'GTH (TL) | غرامة THR'DS. |
| CF-1/2-NB | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-NB | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1 / 4-28 |
| CF-5/8-ب | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1 / 4-28 |
| CF-11/16-ب | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1 / 4-28 |
| CF-3/4-ب | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3 / 8-24 |
| CF-7/8-ب | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3 / 8-24 |
| CF-1-B | CF-1-SB | 1.000 | .625 | .4375 | 1 | 1/2 | 7 / 16-20 |
| CF-1 1/8-ب | CF-1 1/8-SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7 / 16-20 |
| CF-1 1/4-ب | CF-1 1/4-SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1 / 2-20 |
| CF-1 3/8-ب | CF-1 3/8-SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1 / 2-20 |
| CF-1 1/2-ب | CF-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5 / 8-18 |
| CF-1 5/8-ب | CF-1 5/8-SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5 / 8-18 |
| CF-1 3/4-ب | CF-1 3/4-SB | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3 / 4-16 |
| CF-1 7/8-ب | CF-1 7/8-SB | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3 / 4-16 |
| CF-2-ب | CF-2-SB | 2.000 | 1.250 | .875 | 2 | 1 | 7 / 8-14 |
| CF-2 1/4-ب | CF-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 7 / 8-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-ب | CF-2 3/4-SB | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-ب | CF-3-SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CF-3 1/4-ب | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CF-3 1/2-ب | CF-3 1/2-SB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 |
| CF-4-B | CF-4-SB | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1 / 2-12 |
| غير مختوم | مختوم | ثقب الزيت | LUB.الحجم المناسب (F) | ريكوم.لقط عزم الدوران (LBS.) | تصنيف الحمل الأساسي | ||
| مركز هول (HC) | هول ديا.(عالية الدقة) | الأعلى.السعة الثابتة (LBS.) | الأعلى.دين.السعة (LBS.) | ||||
| CF-1/2-NB | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-NB | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-ب | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-ب | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-ب | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-ب | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-ب | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4-ب | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-ب | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-ب | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-ب | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4-ب | CF-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-ب | CF-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-ب | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-ب | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-ب | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-ب | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-ب | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-ب | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
