تفاصيل المنتج:
|
| اسم: | أتباع كام مسمار أسطواني بوصة | مادة: | عالية الجودة تحمل سبائك الصلب / الفولاذ المقاوم للصدأ |
|---|---|---|---|
| ميزة التركيب: | ثقب عرافة | صقل الأسطح: | أكسيد أسود |
| نطاق الحجم: | سلسلة بوصة (OD بوصة بوصة) | نوع البناء الأساسي: | نوع عشيق القطر الخارجي أسطواني |
| عناصر المتداول: | بكرات إبرة متكاملة | أعدادات النظام: | التكوين غريب الأطوار |
| نوع الختم: | قياسي / حسب الطلب | تشحيم: | شل 3 # شحم |
| تسليط الضوء: | CFE 7/8 SB Stud نوع Cam Follower,وكاميرا أسطوانية غريبة الأطوار ومتابع,وكاميرا غريب الأطوار ومختومة Hex Hole |
||

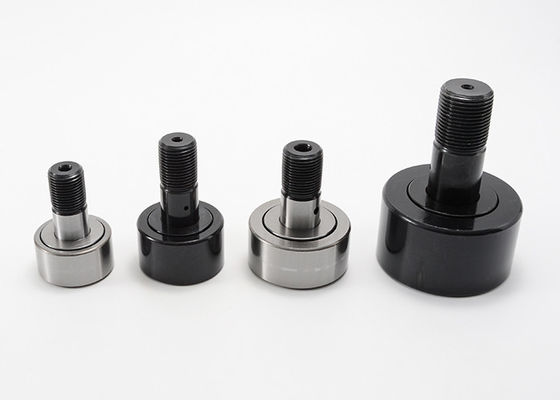

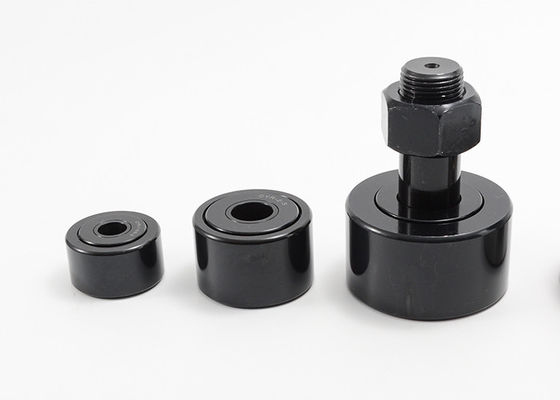

McGill أسطواني بوصة حدبة أتباع مسمار عرافة ثقب مختوم غريب الأطوار CFE 7/8 SB
مصمم لزيادة الحركة المفضلة إلى أقصى حد باستخدام بنية صلبة ومتسقة.يتميز متابعو الكاميرا بمظهر احتكاك بسيط ومنخفض لتحويل الحركة الدورانية إلى حركة خطية مع متطلبات تزييت منخفضة.
موتتصمم وتصنع مجموعة كاملة من متابعي الكاميرات للتطبيقات الصناعية ، بما في ذلك أدوات الآلات والروبوتات الصناعية وإنتاج الأجزاء الإلكترونية ومعدات التشغيل الآلي للمكاتب والبيئات القاسية التي تتطلب مقاومة متزايدة للتآكل.يوفر متابعو الكامات وبكرات الجنزير حلولًا مضادة للاحتكاك لترجمة الدوران إلى حركة خطية أو دعم أحمال الدفع الشعاعية أو المركبة وفقًا لأنواع العناصر المتدحرجة.
يقصد أتباع الكاميرات المصنوعة من الفولاذ المقاوم للصدأ البيئات القاسية التي تتطلب مقاومة تآكل متزايدة.اختيار ممتاز للاستخدام في الهواء الطلق أو للتطبيقات مثل مرافق إنتاج الطعام التي تتطلب غسلًا وتنظيفًا متكررًا.تقدم Mouette المزيد من طاولات التبادل ، مثل mcgill cam follower bearings ، و iko cam follower ، و skf cam follower ، و ina cam follower ، و rbc cam follower ، و smith cam Followers ، و nsk cam follower.
المواصفات:
| غير مختوم | مختوم | الأسطوانة ديا.(بحث وتطوير) | عرض الأسطوانة (W) | طول بوش غريب الأطوار (G) | غريب الأطوار بوش ضياء.(دينار بحريني) | طول مسمار (SL) | دقيقة.طول الخيط (TL) | غرامة THR'DS. |
| CFE 1/2 ملحوظة | CFE 1/2 N SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CFE 1/2 ب | CFE 1/2 SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 ب | CFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 ب | CFE 5/8 SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1 / 4-28 |
| CFE 11/16 ب | CFE 11/16 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1 / 4-28 |
| CFE 3/4 ب | CFE 3/4 SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 |
| CFE 7/8 ب | CFE 7/8 SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 |
| CFE 1 ب | CFE 1 SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 |
| CFE 1 1/8 ب | CFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 |
| CFE 1 1/4 ب | CFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 |
| CFE 1 3/8 ب | CFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 |
| CFE 1 1/2 ب | CFE 1 1/2 SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 |
| CFE 1 5/8 ب | CFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 |
| CFE 1 3/4 ب | CFE 1 3/4 SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 |
| CFE 1 7/8 ب | CFE 1 7/8 SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 |
| CFE 2 ب | CFE 2 SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 |
| CFE 2 1/4 ب | CFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 |
| CFE 2 1/2 ب | CFE 2 1/2 SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 2 3/4 ب | CFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 3 ب | CFE 3 SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CFE 3 1/4 ب | CFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1 / 4-12 |
| CFE 3 1/2 ب | CFE 3 1/2 SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3 / 8-12 |
| CFE 4 ب | CFE 4 SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1 / 2-12 |
| غير مختوم | مختوم | ECC. | LUB.الحجم المناسب (F) | ريكوم.لقط عزم الدوران (LBS.) | تصنيف الحمل الأساسي | |
| الأعلى.السعة الثابتة (LBS.) | الأعلى.دين.السعة (LBS.) | |||||
| CFE 1/2 ملحوظة | CFE 1/2 N SB | .010 | - | 15 | 720 | 620 |
| CFE 1/2 ب | CFE 1/2 SB | .010 | - | 15 | 790 | 680 |
| CFE 9/16 ب | CFE 9/16 SB | .010 | - | 15 | 790 | 680 |
| CFE 5/8 ب | CFE 5/8 SB | .015 | - | 35 | 1215 | 955 |
| CFE 11/16 ب | CFE 11/16 SB | .015 | - | 35 | 1215 | 955 |
| CFE 3/4 ب | CFE 3/4 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 ب | CFE 7/8 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 1 ب | CFE 1 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 ب | CFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 ب | CFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 ب | CFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 ب | CFE 1 1/2 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 ب | CFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 ب | CFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 ب | CFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 ب | CFE 2 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 ب | CFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 ب | CFE 2 1/2 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 ب | CFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 ب | CFE 3 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 ب | CFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 ب | CFE 3 1/2 SB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 ب | CFE 4 SB | .060 | 1/4 | 5000 | 44770 | 29985 |
سمات:
بكرات إبرة كاملة صف واحد:
تم تحسين قطر بكرة الإبرة وطولها وعددها لتوفير تصنيف حمل ديناميكي وثابت عالي ، متضمن في أبعاد غلاف المحمل القياسي للصناعة.
القطر الخارجي الأسطواني (OD):
يمكن أن يحسن OD الأسطواني الأداء في تطبيقات معينة مثل قدرة المسار المحسنة عن طريق زيادة منطقة التلامس مع الجنزير.
عشيق غريب الأطوار:
يوفر خيار مسمار غريب الأطوار وسيلة لضبط الموضع الشعاعي للمحمل والذي يمكن أن يحسن مشاركة الحمل لمجموعات المحامل المضمنة.تساعد مشاركة حمل المتابعين في الحد من تكاليف التشغيل عن طريق تقليل حالات الفشل المبكرة بسبب الحمل الزائد ، والحاجة إلى تفاوتات موقع ثقب التركيب الدقيق ، وتوفير القدرة على إعادة تنظيم المحمل بسبب تآكل الجنزير.الجلبة اللامركزية مناسبة للضغط على مسمار وغير مقواة للسماح بوسادة أو لولب الصامولة للقفل الدائم.
