تفاصيل المنتج:
|
| اسم: | حلقة داخلية من الصلب والكروم لمحامل أسطوانية من نوع قذيفة | مادة: | سبائك عالية الجودة تحمل سبائك الصلب 100Cr6 |
|---|---|---|---|
| رقم الجزء: | IRT3020 ، IRT404520 ، IRT405040 | صقل الأسطح: | سطح آلي |
| نطاق الحجم: | أقطار رمح من 7 إلى 60 ملم | نوع البناء الأساسي: | حلقات داخلية مطحونة ومعالجة حرارياً |
| أخدود التزييت: | رقم | يعالج: | تشكيله |
| تسليط الضوء: | العرق الداخلي IRT والعرق الخارجي للمحمل,والعرق الداخلي للكروم والعرق الخارجي للمحمل,حلقة المحمل الداخلية MI 10 N |
||

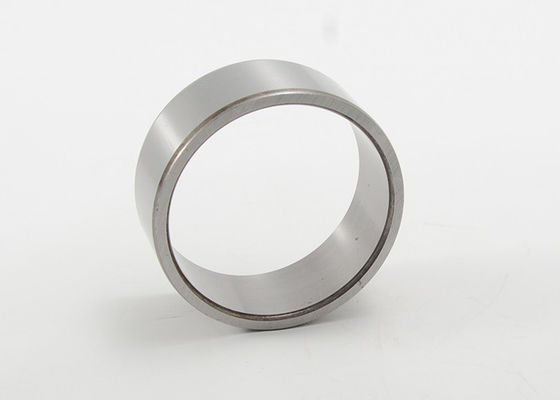

حلقة داخلية من الصلب والكروم لمحامل أسطوانية من نوع قذيفة IRT3020 IRT404520

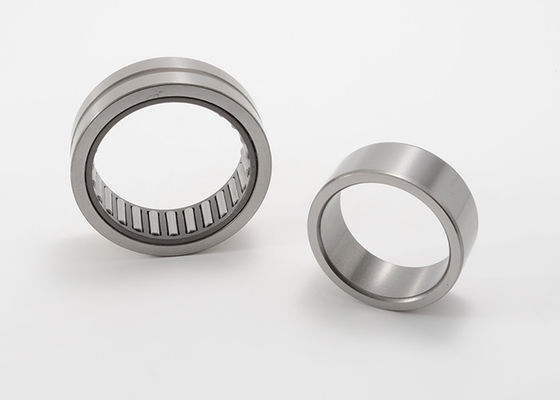

يمكن دمج الحلقات الداخلية مع محامل أسطوانية من النوع الصدفي أو مختلف محامل الإبرة الآلية لتوفير دعم جيد للأسطوانة دون القلق بشأن تآكل العمود السابق لأوانه.نحن نعالج بالحرارة ونطحن حلقاتنا الداخلية لتفاوتات شديدة لإنشاء مجاري مائية صلبة وصعبة للتطبيقات حيث يكون من المستحيل جعل أسطح العمود لسمات صلابة أو خشونة معينة.إنها بديل اقتصادي للبطانات لأنها لا تتطلب أي معالجة إضافية.الحلقات الداخلية العريضة متاحة أيضًا لاستيعاب الأعمدة التي تتحرك محوريًا أو الأختام المجاورة للمحامل.
حلقات داخلية من سلسلة IRT لمحامل أسطوانية من نوع قذيفة
تم تصميم هذه الحلقات لتوفير سطح متين لمحامل بكرات إبرة من النوع الصدفي مع مجاري مائية غير آلية.تتوفر الحلقات الداخلية من سلسلة IRT من النوع المتري بأقطار من 7 إلى 60 ملم.
تشكيله حلقة داخلية من الكروم الصلب لمحامل أسطوانية من نوع قذيفة مواصفات سلسلة IRT:
|
الفتحة ديم- إيتر |
تحمل تعيين |
الجماعية تقريبا |
أبعاد الحدود | ||
| د | F | ب | |||
| مم | ز | مم | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19.1 | 22 | 26 | 16.5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20.5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20.5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55.5 | 22 | 28 | 30.5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26.5 | 25 | 29 | 20.5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30.5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25.5 | 25 | 30 | 15.5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20.5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42.5 | 25 | 30 | 25.5 | |
| IRT2526-1 | 44 | 25 | 30 | 26.5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50.5 | 25 | 30 | 30.5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38.5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29.5 | 28 | 32 | 20.5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30.5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24.5 | 30 | 35 | 12.5 |
| IRT3015 | 30.5 | 30 | 35 | 15.5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20.5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25.5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30.5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42.5 | 32 | 37 | 20.5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63.5 | 32 | 37 | 30.5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39.5 | 32 | 38 | 15.5 | |
| IRT3220-1 | 52 | 32 | 38 | 20.5 | |
| IRT3225-1 | 64.5 | 32 | 38 | 25.5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77.5 | 32 | 38 | 30.5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45.5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46.5 | 35 | 40 | 20.5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25.5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91.5 | 35 | 40 | 40.5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52.5 | 40 | 45 | 20.5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65.5 | 40 | 45 | 25.5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78.5 | 40 | 45 | 30.5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40.5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
