تفاصيل المنتج:
|
| اسم: | الحلقات الداخلية لمحامل أسطوانية من نوع قذيفة | مادة: | تحمل الصلب 100Cr6 / GCr15 |
|---|---|---|---|
| نطاق الحجم: | رمح ديا. 7 - 60 ملم | متري / بوصة: | قياس |
| أخدود التزييت: | رقم | طلب: | الحلقات الداخلية للمحامل الأسطوانية ذات الإبرة من النوع الصدفي |
| تسليط الضوء: | حلقة داخلية تحمل IRT,الحلقة الداخلية بكرة إبرة الكروم,الحلقة الداخلية بكرة إبرة MI 10 N |
||

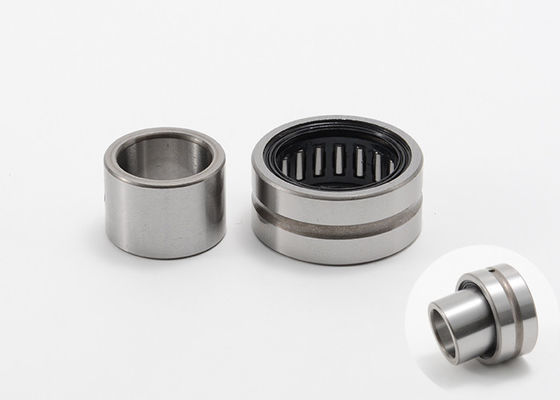

الحلقات الداخلية لمحامل الأسطوانة ذات الإبرة من نوع شل IRT4520 IRT5550 IRT6050

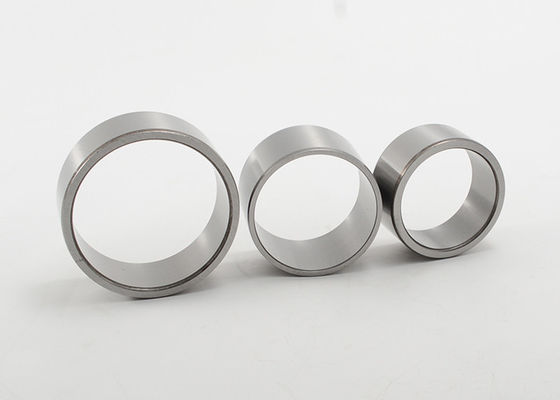

الحلقات الداخلية للمحامل الأسطوانية ذات الإبرة من النوع الصدفي
تم تصميم هذه الحلقات لتوفير سطح متين لمحامل بكرات إبرة من النوع الصدفي مع مجاري مائية غير آلية.تتوفر الحلقات الداخلية من سلسلة IRT من النوع المتري بأقطار من 7 إلى 60 ملم ، وتتراوح أقطار عمود سلسلة IRB من نوع البوصة من 5/16 إلى 2½ بوصة.
نحن نقدم كل من الحلقات الداخلية القياسية والمخصصة ، في سبائك الصلب عالية الجودة 100Cr6 ، والفولاذ المقاوم للصدأ 440C.
حلقات داخلية متري لمحامل أسطوانية من نوع شل مواصفات سلسلة IRT:
|
الفتحة ديمإيتر |
تحمل تعيين |
الجماعية تقريبا |
أبعاد الحدود | ||
| د | F | ب | |||
| مم | ز | مم | |||
| 42 | IRT424720 | 42 | 47 | 20 | |
| IRT424730 | 42 | 47 | 30 | ||
| IRT424830 | 42 | 48 | 30 | ||
| 45 | IRT4512 | 36 | 45 | 50 | 12.5 |
| IRT4515 | 44.5 | 45 | 50 | 15.5 | |
| IRT455020 | 45 | 50 | 20 | ||
| IRT4520 | 59 | 45 | 50 | 20.5 | |
| IRT455025 | 45 | 50 | 25 | ||
| IRT4525 | 73 | 45 | 50 | 25.5 | |
| IRT455030 | 45 | 50 | 30 | ||
| IRT4530 | 87.5 | 45 | 50 | 30.5 | |
| IRT455035 | 45 | 50 | 35 | ||
| IRT4540 | 116 | 45 | 50 | 40.5 | |
| IRT4545 | 131 | 45 | 50 | 45.5 | |
| IRT455222 | 45 | 52 | 22 | ||
| IRT455240 | 45 | 52 | 40 | ||
| IRT455522 | 45 | 55 | 22 | ||
| IRT455540 | 45 | 55 | 40 | ||
| 48 | IRT485540 | 48 | 55 | 40 | |
| 50 | IRT505520 | 50 | 55 | 20 | |
| IRT5020-1 | 65 | 50 | 55 | 20.5 | |
| IRT505525 | 50 | 55 | 25 | ||
| IRT5025-1 | 81 | 50 | 55 | 25.5 | |
| IRT505530 | 50 | 55 | 30 | ||
| IRT5030-1 | 96.5 | 50 | 55 | 30.5 | |
| IRT505535 | 50 | 55 | 35 | ||
| IRT505540 | 50 | 55 | 40 | ||
| IRT5040-1 | 128 | 50 | 55 | 40.5 | |
| IRT505545 | 50 | 55 | 45 | ||
| IRT5045-1 | 144 | 50 | 55 | 45.5 | |
| IRT505550 | 50 | 55 | 50 | ||
| IRT5050-1 | 160 | 50 | 55 | 50.5 | |
| IRT505822 | 50 | 58 | 22 | ||
| IRT505830 | 50 | 58 | 30 | ||
| IRT505840 | 50 | 58 | 40 | ||
| IRT505845 | 50 | 58 | 45 | ||
| IRT506025 | 50 | 60 | 25 | ||
| IRT5025 | 169 | 50 | 60 | 25.5 | |
| IRT506028 | 50 | 60 | 28 | ||
| IRT506030 | 50 | 60 | 30 | ||
| 50 | IRT5030 | 205 | 50 | 60 | 30.5 |
| IRT506040 | 50 | 60 | 40 | ||
| IRT5040 | 270 | 50 | 60 | 40.5 | |
| IRT506045 | 50 | 60 | 45 | ||
| IRT506050 | 50 | 60 | 50 | ||
| 54 | IRT546345 | 54 | 63 | 45 | |
| 55 | IRT556025 | 55 | 60 | 25 | |
| IRT556030 | 55 | 60 | 30 | ||
| IRT556035 | 55 | 60 | 35 | ||
| IRT556238 | 55 | 62 | 38 | ||
| IRT556325 | 55 | 63 | 25 | ||
| IRT556345 | 55 | 63 | 45 | ||
| IRT556525 | 55 | 65 | 25 | ||
| IRT556528 | 55 | 65 | 28 | ||
| IRT556530 | 55 | 65 | 30 | ||
| IRT556545 | 55 | 65 | 45 | ||
| IRT556550 | 55 | 65 | 50 | ||
| IRT556560 | 55 | 65 | 60 | ||
| 60 | IRT606825 | 60 | 68 | 25 | |
| IRT606834 | 60 | 68 | 34 | ||
| IRT606835 | 60 | 68 | 35 | ||
| IRT606845 | 60 | 68 | 45 | ||
| IRT607025 | 60 | 70 | 25 | ||
| IRT607028 | 60 | 70 | 28 | ||
| IRT607030 | 60 | 70 | 30 | ||
| IRT607040 | 60 | 70 | 40 | ||
| IRT607045 | 60 | 70 | 45 | ||
| IRT607050 | 60 | 70 | 50 | ||
| IRT607060 | 60 | 70 | 60 | ||
| 65 | IRT657225 | 65 | 72 | 25 | |
| IRT657235 | 65 | 72 | 35 | ||
| IRT657325 | 65 | 73 | 25 | ||
| IRT657335 | 65 | 73 | 35 | ||
| IRT657528 | 65 | 75 | 28 | ||
| IRT657530 | 65 | 75 | 30 | ||
| IRT657535 | 75 | 75 | 35 | ||
| IRT657560 | 75 | 75 | 60 | ||
| 70 | IRT708025 | 70 | 80 | 25 | |
| IRT708030 | 70 | 80 | 30 |
| 70 | IRT708035 | 70 | 80 | 35 | |
| IRT708040 | 70 | 80 | 40 | ||
| IRT708050 | 70 | 80 | 50 | ||
| IRT708054 | 70 | 80 | 54 | ||
| IRT708060 | 70 | 80 | 60 | ||
| 75 | IRT758345 | 75 | 83 | 45 | |
| IRT758525 | 75 | 85 | 25 | ||
| IRT758530 | 75 | 85 | 30 | ||
| IRT758535 | 75 | 85 | 35 | ||
| IRT758554 | 75 | 85 | 54 | ||
| IRT759032 | 75 | 90 | 32 | ||
| 80 | IRT809025 | 80 | 90 | 25 | |
| IRT809030 | 80 | 90 | 30 | ||
| IRT809035 | 80 | 90 | 35 | ||
| IRT809040 | 80 | 90 | 40 | ||
| IRT809054 | 80 | 90 | 54 | ||
| 85 | IRT859526 | 85 | 95 | 26 | |
| IRT859536 | 85 | 95 | 36 | ||
| IRT859545 | 85 | 95 | 45 | ||
| IRT8510035 | 85 | 100 | 35 | ||
| 90 | IRT9010026 | 90 | 100 | 26 |
بوصة حلقات داخلية لمحامل أسطوانية من نوع شل مواصفات سلسلة IRB:
|
الفتحة ديمإيتر |
تحمل تعيين |
الجماعية تقريبا |
أبعاد الحدود | ||
| د | F | ب | |||
| مم | ز | مم | |||
| 9.525 | IRB68 | 9.525 | 14.288 | 12.95 | |
| 12.7 | IRB812 | 12.7 | 17.462 | 19.3 | |
| IRB812-1 | 12.7 | 19.05 | 19.3 | ||
| 15.875 | IRB1012 | 15.875 | 22.225 | 19.3 | |
| 20 | IRB121616 | 20 | 25.4 | 25.65 | |
| 22.225 | IRB1416 | 22.225 | 28.575 | 25.65 | |
| 28.575 | IRB1820 | 28.575 | 34.925 | 32 | |
| 31.75 | IRB2020 | 31.75 | 38.1 | 32 |
