تفاصيل المنتج:
|
| اسم: | صف واحد شعاعي محامل أسطوانية | يكتب: | تكملة كاملة ، سلسلة SL1829 |
|---|---|---|---|
| تحمل التصميم: | مجموعة بكرات كاملة كاملة ، صف واحد ، محمل شبه محدد ، ضلع واحد على الحلقة الخارجية ، ضلعان على الحلقة | تحمل المواد: | تحمل الصلب 100Cr6 ، GCr15 ، AISI 52100 |
| بوصة / متري: | سلسلة متري | ختم: | فتح ، Cageless |
| التخليص الداخلي الشعاعي: | عادي | صفوف من المتداول العنصر: | 1 (صف واحد) |
| تسليط الضوء: | أسطواني محمل أسطواني,أسطواني أسطواني SL182912-B-XL |
||

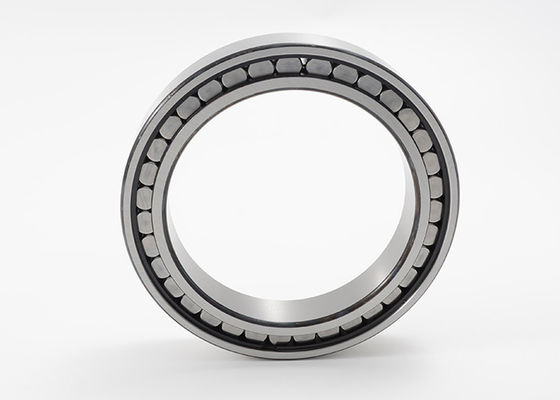

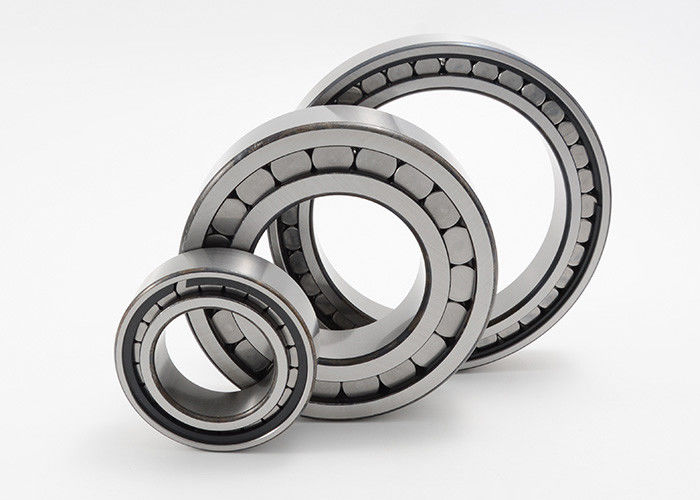

صف واحد محامل أسطوانية كاملة المكملة SL182912-B-XL NCF2912V
تحتوي محامل البكرات الأسطوانية الكاملة المكونة من صف واحد على حلقات خارجية وداخلية صلبة مع بكرات أسطوانية موجهة ضلعًا.نظرًا لأن هذه المحامل تحتوي على أكبر عدد ممكن من العناصر المتدحرجة ، فإنها تتمتع بقدرة تحمل حمولة شعاعية عالية للغاية ، وصلابة عالية ومناسبة للتصاميم المدمجة بشكل خاص.ومع ذلك ، نظرًا للظروف الحركية ، فإنها لا تحقق السرعات العالية الممكنة عند استخدام محامل أسطوانية مع قفص.
صف واحد محامل أسطوانية متكاملة كاملة في شكل محامل شبه تحديد الموقع.
شبه المحامل:
تتوفر المحامل شبه المحددة في تصميم صف واحد مثل SL1818 (سلسلة الأبعاد 18) و SL1829 (سلسلة الأبعاد 29) و SL1830 (سلسلة الأبعاد 30) و SL1822 (سلسلة الأبعاد 22) و SL1923 (سلسلة الأبعاد 23).لا يمكنها دعم القوى الشعاعية العالية فحسب ، بل أيضًا القوى المحورية في اتجاه واحد ، وبالتالي يمكنها توجيه الأعمدة محوريًا في اتجاه واحد.تعمل كمحامل غير محددة في الاتجاه المعاكس.
تحتوي السلسلة SL1923 على ضلع واحد فقط على الحلقة الداخلية ومجموعة عناصر درفلة ذاتية الاحتفاظ.نتيجة لذلك ، يمكن إزالة الحلقة الداخلية من المحمل.هذا يجعل التركيب والتفكيك أسهل بكثير.
ختم:
يتم توفير محامل البكرات الأسطوانية بتصميم مفتوح.
تشحيم:
لا يتم توريدها مدهونة ويمكن تشحيمها بالزيت أو الشحوم عبر الأسطح الطرفية.
صف واحد كامل مكمل أسطواني محامل SL1829 سلسلة المواصفات:
|
تحمل رمز |
أبعاد | تقييم التحميل | تحديد السرعة | الجماعية | ||||||||||
| د | د | ب | د 1 | D1 | ه | س | rmin | دين. | ستات. | تحميل حد التعب | تحديد السرعة | السرعة المرجعية | ||
| سجل تجاري | كو | Cur | nG | ملحوظة | ||||||||||
| مم | KN | دورة في الدقيقة | كلغ | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0.29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0.31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0.49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0.52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0.55 |
| SL182917 | 85 | 120 | 22 | 96.4 | 105 | 109.58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0.81 |
| SL182918 | 90 | 125 | 22 | 102 | 110.7 | 115.75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050 | 0.84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122.25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940 | 0.86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590 | 1.73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3.77 |
| SL182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18.5 |
| SL182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32.9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34.7 |
| SL182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36.4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56.9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829 / 500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
