تفاصيل المنتج:
|
| اسم: | صف واحد كامل محامل أسطوانية متكاملة | نوع محدد: | تكملة كاملة ، سلسلة SL1830 |
|---|---|---|---|
| عدد الصفوف: | 1 | تحمل المواد: | الكروم الصلب 100Cr6 ، GCr15 ، AISI 52100 |
| بوصة / متري: | قياس | ختم: | فتح |
| تحمل التصميم: | حلقة خارجية قابلة للإزالة - ذات حواف | نوع القفص: | تكملة كاملة ، لا قفص |
| اللعب الداخلي الشعاعي: | اللعب الداخلي العادي | استقرار الحرارة: | لا يوجد استقرار للحرارة - درجات حرارة تصل إلى 120 درجة مئوية |
| تسليط الضوء: | كامل أسطواني صف واحد مكمل,صف واحد أسطواني SL183020,صف واحد SL183012 |
||

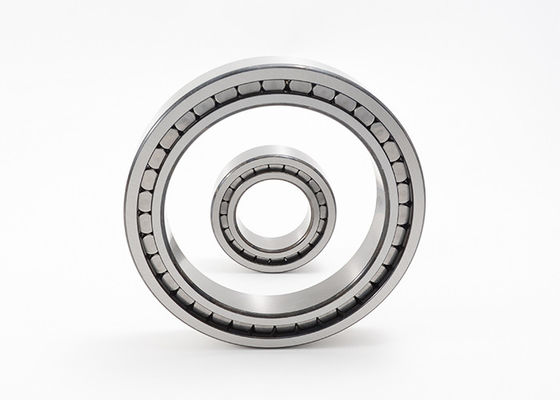

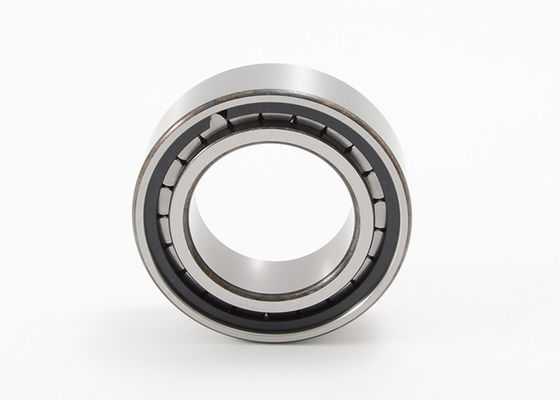

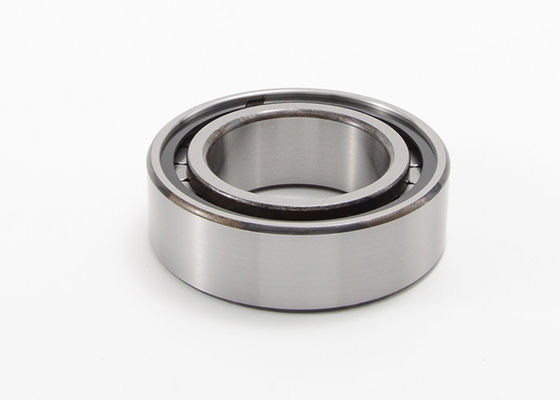

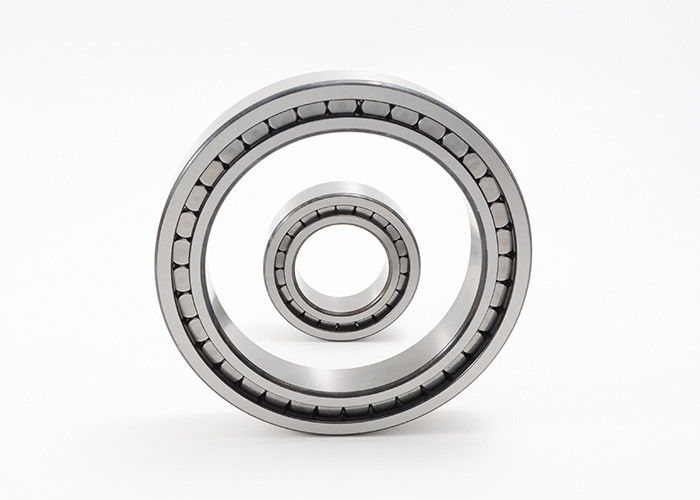

صف واحد مكمل كامل محامل أسطوانية SL183012 SL183020 SL183036
محامل أسطوانية أسطوانية SL183012 عبارة عن محمل أسطواني كامل الصف واحد.هذا النوع من المحامل له حلقة خارجية وداخلية صلبة وعدد كبير من البكرات الأسطوانية.يتم توجيه هذه البكرات بين أضلاع الحلقات.نظرًا لعدم وجود قفص ، يمكن استخدام الحد الأقصى لعدد اللفات.نتيجة لذلك ، يمكن لهذه المحامل أن تدعم أحمالًا شعاعية عالية جدًا.ومع ذلك ، فإن السرعة القصوى أقل من سرعة المحامل الأسطوانية ذات الأقفاص.يمكن أيضًا أن تدعم محامل البكرات الأسطوانية الكاملة أحادية الصف القوى المحورية في اتجاه واحد.يتم استخدامها كمحامل دعم.تسمح محامل الدعم بالإزاحة المحورية للعمود بالنسبة للإسكان في اتجاه واحد.يقع العمود محوريًا في الاتجاه الآخر.
درجة حرارة التشغيل:
محامل بكرات أسطوانية كاملة التكميل مناسبة لدرجات حرارة التشغيل من -30 درجة مئوية إلى +120 درجة مئوية.
تقدم MOUETTE المزيد من طاولات التبادل ، ومحامل أسطوانية fag ، ومحامل أسطوانية أسطوانية NSK ، ومحمل أسطواني أسطواني Timken ، ومحمل أسطواني ina.
صف واحد كامل مكمل أسطواني محامل SL1830 سلسلة التفاصيل:
|
تحمل رمز |
أبعاد | تقييم التحميل | تحديد السرعة | الجماعية | ||||||||||
| د | د | ب | د 1 | D1 | ه | س | rmin | دين. | ستات. | تحميل حد التعب | تحديد السرعة | السرعة المرجعية | ||
| سجل تجاري | كو | Cur | nG | ملحوظة | ||||||||||
| مم | KN | دورة في الدقيقة | كلغ | |||||||||||
| SL183004 | 20 | 42 | 16 | 28.8 | 32.8 | 36.81 | 1.5 | 0.6 | 27.5 | 26.5 | 4.45 | 10500 | 7500 | 0.11 |
| SL183005 | 25 | 47 | 16 | 34.6 | 38.5 | 42.51 | 1.5 | 0.6 | 35 | 32 | 5.5 | 8900 | 6000 | 0.12 |
| SL183006 | 30 | 55 | 19 | 40 | 45.4 | 49.6 | 2 | 1 | 45 | 42 | 7.5 | 7600 | 5600 | 0.2 |
| SL183007 | 35 | 62 | 20 | 44.9 | 51.3 | 55.52 | 2 | 1 | 55 | 53 | 9.4 | 6700 | 4950 | 0.26 |
| SL183008 | 40 | 68 | 21 | 50.5 | 57.1 | 61.74 | 2 | 1 | 66 | 67 | 11.2 | 6000 | 4350 | 0.31 |
| SL183009 | 45 | 75 | 23 | 55.3 | 62.2 | 66.85 | 2 | 1 | 70 | 74 | 12.5 | 5500 | 4200 | 0.4 |
| SL183010 | 50 | 80 | 23 | 59.1 | 67.7 | 72.33 | 2 | 1 | 88 | 94 | 15.1 | 5100 | 3700 | 0.43 |
| SL183011 | 55 | 90 | 26 | 68.5 | 78.8 | 83.54 | 2 | 1.1 | 120 | 136 | 22.6 | 4400 | 3100 | 0.64 |
| SL183012 | 60 | 95 | 26 | 71.7 | 82.1 | 86.74 | 2 | 1.1 | 123 | 143 | 23.7 | 4200 | 3000 | 0.69 |
| SL183013 | 65 | 100 | 26 | 78.1 | 88.4 | 93.09 | 2 | 1.1 | 130 | 157 | 26 | 3900 | 2700 | 0.73 |
| SL183014 | 70 | 110 | 30 | 81.5 | 95.6 | 100.28 | 3 | 1.1 | 153 | 174 | 29.5 | 3650 | 2800 | 1.02 |
| SL183015 | 75 | 115 | 30 | 89 | 103.2 | 107.9 | 3 | 1.1 | 162 | 192 | 32.5 | 3400 | 2490 | 1.06 |
| SL183016 | 80 | 125 | 34 | 95 | 111.7 | 117.4 | 4 | 1.1 | 170 | 220 | 31 | 3150 | 2470 | 1.43 |
| SL183017 | 85 | 130 | 34 | 99.4 | 116.1 | 121.95 | 4 | 1.1 | 175 | 231 | 32 | 3000 | 2360 | 1.51 |
| SL183018 | 90 | 140 | 37 | 106.1 | 124.5 | 130.11 | 4 | 1.5 | 205 | 275 | 38 | 2800 | 2240 | 1.97 |
| SL183020 | 100 | 150 | 37 | 115.7 | 134 | 140.2 | 4 | 1.5 | 216 | 300 | 40.5 | 2600 | 2040 | 2.15 |
| SL183022 | 110 | 170 | 45 | 127.3 | 149.3 | 156.7 | 5.5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3.5 |
| SL183024 | 120 | 180 | 46 | 138.8 | 160.7 | 168.15 | 5.5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3.8 |
| SL183026 | 130 | 200 | 52 | 148.6 | 175.5 | 184.4 | 5.5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5.65 |
| SL183028 | 140 | 210 | 53 | 162.2 | 189.5 | 198.4 | 5.5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6.04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207.45 | 7 | 2.1 | 475 | 700 | 88 | 1760 | 1430 | 7.33 |
| SL183032 | 160 | 240 | 60 | 184.8 | 215.8 | 225.45 | 7 | 2.1 | 540 | 800 | 99 | 1620 | 1280 | 8.8 |
| SL183034 | 170 | 260 | 67 | 198.1 | 232.7 | 243.55 | 7 | 2.1 | 700 | 1050 | 129 | 1510 | 1120 | 12.2 |
| SL183036 | 180 | 280 | 74 | 212.2 | 249.4 | 261 | 7 | 2.1 | 810 | 1240 | 150 | 1410 | 1020 | 16.1 |
| SL183038 | 190 | 290 | 75 | 221.8 | 259 | 270.6 | 9 | 2.1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236.6 | 276.2 | 288.6 | 9 | 2.1 | 950 | 1510 | 178 | 1270 | 890 | 21.8 |
| SL183044 | 220 | 340 | 90 | 254.6 | 299.2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28.4 |
| SL183048 | 240 | 360 | 92 | 277.5 | 322.1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30.9 |
| SL183052 | 260 | 400 | 104 | 304 | 358.4 | 375.97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44.5 |
| SL183056 | 280 | 420 | 106 | 319.5 | 372.9 | 390.3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060- تيرابايت | 300 | 460 | 118 | 353.6 | 415.6 | 434.85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66.6 |
| SL183064- تيرابايت | 320 | 480 | 121 | 369.5 | 430.1 | 449.5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71.7 |
| SL183068- تيرابايت | 340 | 520 | 133 | 396.1 | 463.9 | 485.65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95.8 |
| SL183072- تيرا بايت | 360 | 540 | 134 | 414 | 481.6 | 503.45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076- تيرا بايت | 380 | 560 | 135 | 431.7 | 499.5 | 521.25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080- تيرا بايت | 400 | 600 | 148 | 462.5 | 535.1 | 558.52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
