تفاصيل المنتج:
|
| اسم: | محامل أسطوانية | يكتب: | شبه تحديد موقع محامل أسطوانية صف واحد سلسلة SL1923 |
|---|---|---|---|
| التصميم الأساسي: | نصف تحديد موقع صف واحد | تحمل المواد: | تحمل الصلب 100Cr6 ، GCr15 ، AISI 52100 |
| بوصة - متري: | قياس | ختم: | فتح |
| نوع القفص: | تكملة كاملة ، لا قفص | اللعب الداخلي الشعاعي: | اللعب الداخلي العادي |
| الاحكام: | C3- فضفاض | ميزة الحلقات الخارجية: | حلقات خارجية ذات حواف مزدوجة |
| تسليط الضوء: | SL192305 محامل صف واحد,محامل صف واحد SL192311,أسطوانة أسطوانية نصف تحديد |
||

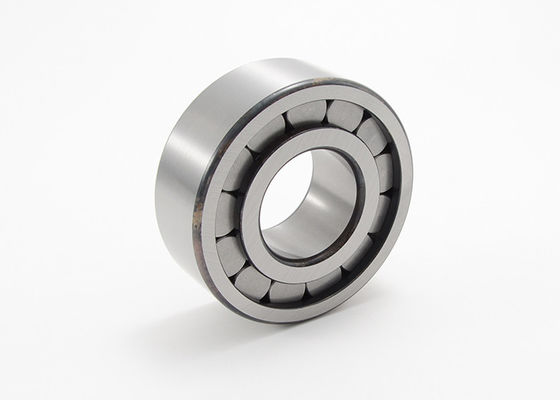

شبه تحديد موقع محامل أسطوانية صف واحد SL192305 SL192311 SL192320

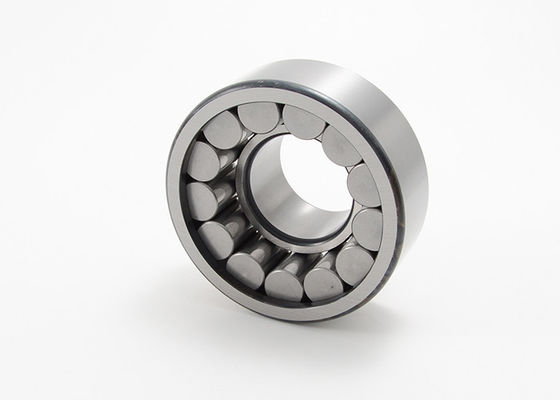

تحتوي محامل البكرات الأسطوانية الكاملة المكونة من صف واحد على حلقات خارجية وداخلية صلبة مع بكرات أسطوانية موجهة ضلعًا.نظرًا لأن هذه المحامل تحتوي على أكبر عدد ممكن من العناصر المتدحرجة ، فإنها تتمتع بقدرة تحمل حمولة شعاعية عالية للغاية ، وصلابة عالية ومناسبة للتصاميم المدمجة بشكل خاص.ومع ذلك ، نظرًا للظروف الحركية ، فإنها لا تحقق السرعات العالية الممكنة عند استخدام محامل أسطوانية مع قفص.
شبه المحامل:
تتوفر المحامل شبه المحددة في تصميم صف واحد مثل SL1818 (سلسلة الأبعاد 18) و SL1829 (سلسلة الأبعاد 29) و SL1830 (سلسلة الأبعاد 30) و SL1822 (سلسلة الأبعاد 22) و SL1923 (سلسلة الأبعاد 23).لا يمكنها دعم القوى الشعاعية العالية فحسب ، بل أيضًا القوى المحورية في اتجاه واحد ، وبالتالي يمكنها توجيه الأعمدة محوريًا في اتجاه واحد.تعمل كمحامل غير محددة في الاتجاه المعاكس.

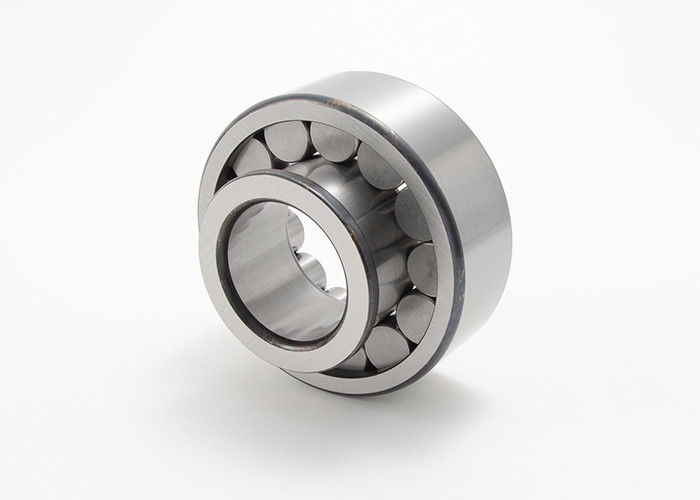

تحتوي السلسلة SL1923 على ضلع واحد فقط على الحلقة الداخلية ومجموعة عناصر درفلة ذاتية الاحتفاظ.نتيجة لذلك ، يمكن إزالة الحلقة الداخلية من المحمل.هذا يجعل التركيب والتفكيك أسهل بكثير.
ختم:
يتم توفير محامل البكرات الأسطوانية في تصميم مفتوح ، بدون ختم.
تشحيم:
لا يتم توريدها مدهونة عند شحنها للخارج ، ولكن يمكن تشحيمها بالزيت أو الشحم عبر الوجوه النهائية.
شبه تحديد موقع محامل أسطوانية صف واحد سلسلة SL1923 تفاصيل:
|
تحمل رمز |
أبعاد | الجماعية |
تحميل أساسي تقييم |
تحديد السرعة | |||||||
| د | د | ب | د 1 | D1 | F | Rmin | كركن | كوركن | |||
| مم | كلغ | KN | دورة في الدقيقة | ||||||||
| SL192305 | 25 | 62 | 24 | 36.7 | 47.5 | 31.72 | 1.1 | 0.37 | 73 | 60 | 7400 |
| SL192306 | 30 | 72 | 27 | 43.5 | 56 | 38.3 | 1.1 | 0.56 | 100 | 88 | 6400 |
| SL192307 | 35 | 80 | 31 | 50.7 | 65.8 | 44.68 | 1.5 | 0.74 | 126 | 112 | 5600 |
| SL192308 | 40 | 90 | 33 | 57.5 | 75.2 | 51.12 | 1.5 | 1.01 | 170 | 156 | 5000 |
| SL192309 | 45 | 100 | 36 | 62.5 | 80.3 | 56.1 | 1.5 | 1.37 | 181 | 169 | 4450 |
| SL192310 | 50 | 110 | 40 | 68.3 | 89.7 | 60.72 | 2 | 1.81 | 232 | 219 | 4050 |
| SL192311 | 55 | 120 | 43 | 75.5 | 99.3 | 67.11 | 2 | 2.28 | 270 | 255 | 3700 |
| SL192312 | 60 | 130 | 46 | 82 | 105.8 | 73.62 | 2.1 | 2.88 | 285 | 280 | 3400 |
| SL192313 | 65 | 140 | 48 | 90 | 116.5 | 80.69 | 2.1 | 3.52 | 350 | 355 | 3150 |
| SL192314 | 70 | 150 | 51 | 93.5 | 121.6 | 84.14 | 2.1 | 4.33 | 385 | 390 | 2950 |
| SL192315 | 75 | 160 | 55 | 101.6 | 131.5 | 91.22 | 2.1 | 5.3 | 460 | 475 | 2750 |
| SL192316 | 80 | 170 | 58 | 109.5 | 142.1 | 98.24 | 2.1 | 6.23 | 540 | 560 | 2600 |
| SL192317 | 85 | 180 | 60 | 118.2 | 150.9 | 107.01 | 3 | 7.34 | 570 | 620 | 2450 |
| SL192318 | 90 | 190 | 64 | 117.5 | 152.5 | 105.26 | 3 | 8.83 | 620 | 660 | 2310 |
| SL192319 | 95 | 200 | 67 | 126.6 | 161.9 | 114.65 | 3 | 10.2 | 650 | 720 | 2200 |
| SL192320 | 100 | 215 | 73 | 132.7 | 172.8 | 119.3 | 3 | 13 | 790 | 860 | 2060 |
| SL192322 | 110 | 240 | 80 | 151.1 | 199.9 | 134.27 | 3 | 17 | 950 | 980 | 1850 |
| SL192324 | 120 | 260 | 86 | 164.2 | 213.1 | 147.39 | 3 | 22.3 | 1130 | 1240 | 1710 |
