تفاصيل المنتج:
|
| اسم: | متري تحديد موقع 3 صفوف محامل أسطوانية كاملة التكميلية | فئة: | أسطواني أسطواني متعدد الصف SL11 سلسلة |
|---|---|---|---|
| التصميم الأساسي: | تحديد موقع | مادة: | الكروم الصلب 100Cr6 ، GCr15 ، AISI 52100 |
| بحجم: | سلسلة متري | ختم: | فتح |
| نطاق الحجم: | حجم رمح د من 70-200 مم | ميزة: | ثلاثة صف |
| نوع القفص: | FC - تكملة كاملة ، بدون قفص | الاحكام: | الدقة القياسية |
| تسليط الضوء: | محمل الدوران الأسطواني المكون من ثلاثة صفوف بالكامل,وتحديد محمل الدوران الأسطواني المكون من ثلاثة صفوف,ومحمل الأسطوانة المترية SL11922 |
||

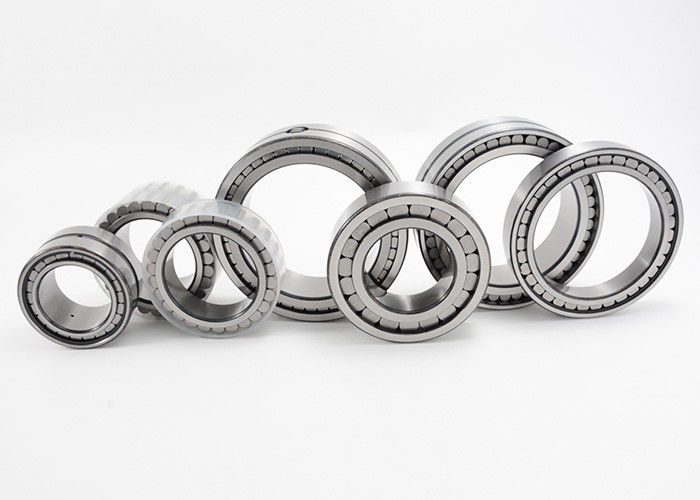

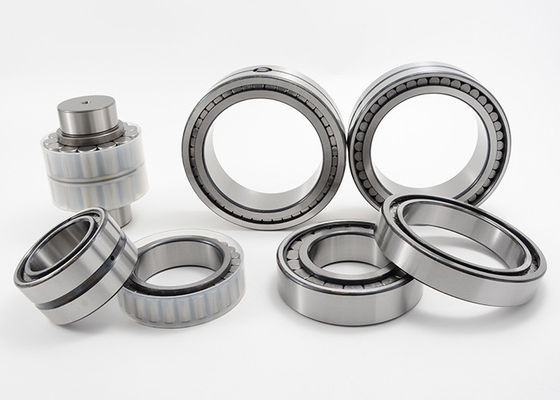

محامل أسطوانية أسطوانية كاملة الصف 3 صفوف تحديد موقع SL11922 SL11936
محامل أسطوانية كاملة التكميلية لها حلقات خارجية وداخلية صلبة مع بكرات أسطوانية موجهة بالأضلاع.نظرًا لأن هذه المحامل تحتوي على أكبر عدد ممكن من العناصر المتدحرجة ، فإنها تتمتع بقدرة تحمل حمولة شعاعية عالية للغاية ، وصلابة عالية ومناسبة للتصاميم المدمجة بشكل خاص.ومع ذلك ، نظرًا للظروف الحركية ، فإنها لا تحقق السرعات العالية الممكنة عند استخدام محامل أسطوانية مع قفص.
خصائص المنتج:
| تجويف | ج - التجويف الأسطواني |
| عجل البحر | لا ختم |
| نوع القفص | FC - تكملة كاملة ، بدون قفص |
| التعديل الخارجي | لا يوجد تعديل خارجي |
| اللعب الداخلي الشعاعي | Cn اللعب الداخلي العادي |
| دقة | الدقة القياسية |
| استقرار الحرارة | لا يوجد استقرار حراري - مناسب لدرجات حرارة التشغيل من -30 درجة مئوية إلى +120 درجة مئوية |
تقدم MOUETTE المزيد من طاولات التبادل ، ومحامل أسطوانية fag ، ومحامل أسطوانية أسطوانية NSK ، ومحمل أسطواني أسطواني Timken ، ومحمل أسطواني ina.
محامل أسطوانية أسطوانية كاملة مكونة من ثلاثة صفوف تحديد موقع مواصفات سلسلة SL11:
| تحمل رمز | أبعاد | تقييم التحميل الأساسي | تحديد السرعة | الجماعية | ||||||||
| د | د | ب | rmin | ج | د 1 | D1 | دين. | ستات. | تحديد السرعة | المرجع.سرعة | ||
| سجل تجاري | كو | nG | ملحوظة | |||||||||
| مم | KN | دورة في الدقيقة | كلغ | |||||||||
| SL11 914 | 70 | 100 | 44 | 1 | 15 | 83 | 87 | 142 | 265 | 3800 | 2800 | 1.15 |
| SL11 916 | 80 | 110 | 44 | 1 | 15 | 92 | 96 | 150 | 300 | 3400 | 2500 | 1.29 |
| SL11 918 | 90 | 125 | 52 | 1.1 | 17.5 | 103 | 110 | 205 | 425 | 3000 | 2100 | 2 |
| SL11 920 | 100 | 140 | 59 | 1.1 | 20 | 116.5 | 124.5 | 260 | 550 | 2700 | 1800 | 2.9 |
| SL11 922 | 110 | 150 | 59 | 1.1 | 20 | 125 | 133.5 | 270 | 600 | 2500 | 1600 | 3.15 |
| SL11 924 | 120 | 165 | 66 | 1.1 | 22.5 | 139 | 148 | 305 | 660 | 2300 | 1500 | 4.3 |
| SL11 926 | 130 | 180 | 73 | 1.5 | 25 | 149.5 | 159.5 | 355 | 770 | 2100 | 1300 | 5.75 |
| SL11 928 | 140 | 190 | 73 | 1.5 | 25 | 160 | 170 | 370 | 830 | 2000 | 1300 | 6.1 |
| SL11 930 | 150 | 210 | 88 | 2 | 30 | 171.5 | 186.5 | 560 | 1230 | 1800 | 1100 | 9.7 |
| SL11 932 | 160 | 220 | 88 | 2 | 30 | 185 | 199.5 | 580 | 1330 | 1700 | 1000 | 10.2 |
| SL11 934 | 170 | 230 | 88 | 2 | 30 | 194 | 208.5 | 600 | 1390 | 1600 | 950 | 10.8 |
| SL11 936 | 180 | 250 | 101 | 2 | 34.5 | 206 | 223.5 | 780 | 1810 | 1500 | 850 | 15.7 |
| SL11 938 | 190 | 260 | 101 | 2 | 34.5 | 216 | 233 | 800 | 1900 | 1400 | 800 | 16.4 |
| SL11 940 | 200 | 280 | 116 | 2.1 | 40 | 231 | 251.5 | 940 | 2220 | 1400 | 750 | 22.8 |
