تفاصيل المنتج:
|
| اسم: | رسم كأس إبرة أسطواني | تحمل المواد: | صفيحة فولاذية خاصة ST12 أو St14 |
|---|---|---|---|
| نوع الكوب المسحوب: | نهايات مفتوحة | حلول الختم: | فتح |
| المزلق: | بدون | ثقب التشحيم: | بدون |
| عناصر المتداول: | بكرة إبرة مع قفص فولاذي | نظام القياس: | بوصة |
| درجة حرارة التشغيل: | -30 درجة مئوية إلى 120 درجة مئوية | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | نهاية مفتوحة sce108 إبرة تحمل,تعادل كأس sce108 تحمل إبرة,الصلب قفص محمل إبرة شعاعي |
||

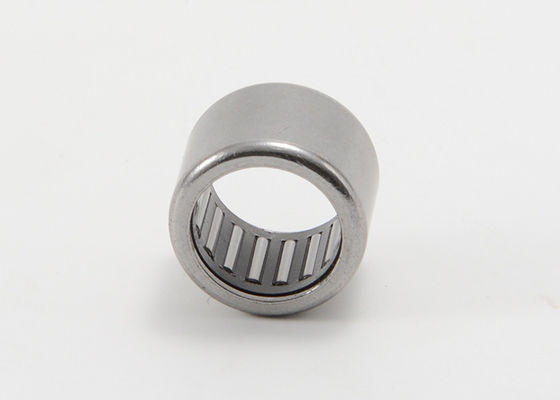

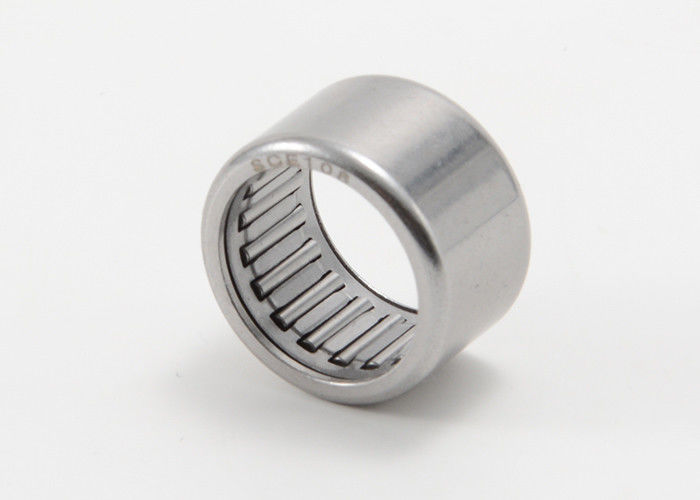

رسم كأس إبرة أسطواني تحمل الصلب قفص فتح نهاية بوصة سلسلة SCE108
محامل أسطوانية بإبرة الكأس المسحوبة لها حلقة خارجية رقيقة الجدران مرسومة بعمق.تُستخدم محامل البكرات ذات إبرة الكأس المسحوبة عادةً في التطبيقات التي لا يمكن فيها استخدام تجويف السكن كطريق سباق لأسطوانة إبرة وتجميع قفص ، ولكن حيث يلزم ترتيب محمل مدمج للغاية واقتصادي.يتم تثبيت هذه المحامل بتداخل محكم ملائم في الهيكل.يتيح ذلك تصميمًا بسيطًا واقتصاديًا لتجويف السكن ، حيث لا يلزم وجود أكتاف أو حلقات مبكرة لتحديد موقع المحمل محوريًا.
توفر MOUETTE مجموعة متنوعة من محامل الإبرة ذات الكوب المسحوب.هذا يتضمن:
بالإضافة إلى التصميم مع القفص ، تتوفر أيضًا محامل أسطوانية بإبرة الكأس المسحوبة بنهايات مفتوحة مع مجموعة بكرات إبرة مكملة كاملة.تحتوي هذه السلسلة على أقصى عدد من بكرات الإبرة ، وبالتالي توفر قدرة تحميل عالية للغاية داخل مظروف تصميم صغير جدًا.استخدامها بسرعات عالية مقيد.
تقدم MOUETTE المزيد من طاولات التبادل ، مثل محامل إبرة skf ومحامل إبرة ina ومحامل إبرة ntn ومحامل إبرة iko ومحامل إبرة torrington ومحامل إبرة koyo ومحامل إبرة timken ومحامل إبرة rbc ومحامل إبرة mcgill.
تعادل كأس إبرة أسطواني تحمل الصلب قفص فتح نهاية بوصة سلسلة SCE نوع التفاصيل:
| قطر رمح | تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| رمز تحمل الحالي | كود تحمل الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | كلغ | مم | ن | دورة في الدقيقة | |||||
| 3.175 | SCE55 | 0.004 | 3.175 | 12.7 | 8.334 | ||||
| 3.97 | SCE 21 / 24TN | 3.97 | 7.15 | 6.35 | |||||
| 4.762 | SCE 34TN | 4.762 | 8.731 | 6.35 | |||||
|
6.35
|
الهيئة السعودية للمهندسين 47 | 0.004 | 6.35 | 11.112 | 11.13 | ||||
| SCE 49 | 6.35 | 11.112 | 14.287 | ||||||
| SCE 49PP | 6.35 | 11.112 | 14.29 | ||||||
| 7.938 | SCE 55 | قبل الميلاد 55 | 0.0032 | 7.938 | 12.7 | 7.938 | 2892 | 2625 | 29000 |
| SCE 56P | 0.006 | 7.938 | 12.7 | 9.52 | |||||
| الهيئة السعودية للمهندسين 57 | 0.006 | 7.938 | 12.7 | 11.11 | |||||
| SCE 59 | 0.003 | 7.938 | 12.7 | 14.29 | |||||
| 9.525 | الهيئة السعودية للمهندسين 65 | قبل الميلاد 65 | 0.004 | 9.525 | 14.288 | 7.94 | 2892 | 2417 | 25000 |
| الهيئة السعودية للمهندسين 66 | 0.006 | 9.525 | 14.288 | 9.52 | 3900 | 3950 | 29500 | ||
| الهيئة السعودية للمهندسين 68 | 0.0065 | 9.525 | 14.288 | 12.7 | |||||
| SCE 68 ألف | 9.525 | 14.288 | 9.271 | ||||||
| SCE 69P | 0.007 | 9.525 | 14.288 | 14.29 | |||||
| SCE 69 | 0.004 | 9.525 | 14.288 | 14.29 | |||||
| SCE 610PP | 9.525 | 14.288 | 15.88 | 3900 | 3950 | 29500 | |||
| 11.112 | الهيئة السعودية للمهندسين 78 | 0.005 | 11.112 | 15.875 | 12.7 | 6400 | 7800 | 25000 | |
|
12.7
|
الهيئة السعودية للمهندسين 85 | 0.0047 | 12.7 | 17.462 | 7.94 | ||||
| الهيئة السعودية للمهندسين 86 | 0.006 | 12.7 | 17.462 | 9.52 | |||||
| SCE 86A | 0.007 | 12.7 | 17.462 | 9.52 | |||||
| SCE 87 | 0.006 | 12.7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | ||
| الهيئة السعودية للمهندسين 88 | 0.009 | 12.7 | 17.462 | 12.7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | ||
| 14.288 | SCE 96 | 0.005 | 14.288 | 19.05 | 9.52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0.008 | 14.288 | 19.05 | 12.7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0.01 | 14.288 | 19.05 | 15.88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0.013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
| 15.875 | SCE 105 | 0.0075 | 15.875 | 20.638 | 7.94 | 4300 | 5200 | 17600 | |
| SCE 107-1 / 2 | 0.009 | 15.875 | 20.638 | 11.91 | 7100 | 10300 | 17600 | ||
| SCE108 | قبل الميلاد 108 | 0.01 | 15.875 | 20.638 | 12.7 | 8743 | 12015 | 16000 | |
| SCE109P | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0.011 | 15.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0.013 | 18.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
| 17.462 | SCE118 | 0.014 | 17.462 | 22.225 | 12.7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0.016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 | ||
| 19.05 | SCE 128 | 0.013 | 19.05 | 25.4 | 12.7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19.05 | 34 | 14.5 | ||||||
| SCE 129P | 0.019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0.017 | 19.05 | 25.45 | 15.88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (P) | 0.018 | 19.05 | 25.4 | 17.46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0.021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19.05 | 25.4 | 22.22 | ||||||
| SCE 1216 | 0.030 | 19.05 | 25.4 | 25.4 | |||||
| 20.638 | SCE 1312 | 0.024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 | |
| 22.225 | SCE 146 | 0.013 | 22.225 | 28.575 | 9.52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
| SCE 148-أوه | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
| الهيئة السعودية للمهندسين 1412 | 0.028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | ||
| الهيئة السعودية للمهندسين 1416 | 0.034 | 22.225 | 28.575 | 25.4 | 22100 | 38000 | 12600 | ||
| 25.4 | SCE 168 | 0.019 | 25.4 | 31.75 | 12.7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0.027 | 25.4 | 31.75 | 19.05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25.4 | 31.75 | 22.22 | ||||||
| SCE 1616 | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0.048 | 25.4 | 31.75 | 31.75 | |||||
| 28.575 | SCE 188 | 0.021 | 28.575 | 34.925 | 12.7 | 12905 | 20247 | 9000 | |
| الهيئة السعودية للمهندسين 1816 | قبل الميلاد 1816 | 0.04 | 28.575 | 34.925 | 25.4 | 25810 | 49395 | 9000 | |
| الهيئة السعودية للمهندسين 1820 | 0.053 | 28.575 | 34.925 | 31.75 | |||||
| 31.242 | الهيئة السعودية للكهرباء 2020 | 31.242 | 38.1 | 31.75 | |||||
| 31.75 | الهيئة السعودية للمهندسين 2010 | 0.03 | 31.75 | 38.1 | 15.88 | 21137 | 39605 | 8000 | |
| الهيئة السعودية للمهندسين 2012 | 0.037 | 31.75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | ||
| الهيئة السعودية للمهندسين 2016 | قبل الميلاد 2016 | 0.045 | 31.75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
| الهيئة السعودية للمهندسين 2020 | 0.056 | 31.75 | 38.1 | 31.75 | |||||
| 34.925 | الهيئة السعودية للمهندسين 228 | 0.025 | 34.925 | 41.275 | 12.7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0.039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0.058 | 34.925 | 41.275 | 25.4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0.081 | 34.925 | 41.275 | 31.75 | 34000 | 77000 | 8000 | ||
|
38.1
|
SCE 2416 | 0.083 | 38.1 | 47.625 | 25.4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0.105 | 38.1 | 47.625 | 31.75 | |||||
| 41.275 | SCE 2620 | 0.11 | 41.275 | 50.8 | 31.75 | 51000 | 97000 | 6800 | |
| 44.45 | SCE 2812 | 0.082 | 44.45 | 53.975 | 19.05 | 31500 | 55000 | 6300 | |
| SCE 2816 | قبل الميلاد 2816 | 0.115 | 44.45 | 53.975 | 25.4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0.163 | 44.45 | 53.975 | 38.1 | |||||
| 50.8 | SCE 3216 | 0.102 | 50.8 | 60.33 | 25.4 | ||||
| SCE 32 160 OH | 50.8 | 60.38 | 25.4 | ||||||
| SCE 3220 | 0.140 | 50.8 | 60.325 | 31.75 | 55180 | 115700 | 5000 |
