تفاصيل المنتج:
|
| اسم: | رسم كأس إبرة أسطواني | مادة القفص: | فولاذ ST14 |
|---|---|---|---|
| التصميم الأساسي: | نهايات مفتوحة | التجنيب: | نعم ، تحمل مع قفص فولاذي |
| نظام القياس: | بوصة | سلسلة: | نوع J |
| نوع ثقب التشحيم: | لايوجد حفرة | عناصر: | الحلقة الخارجية ، بكرات الإبرة وتجميع القفص |
| استيفاء المعايير: | ANSI / ABMA 18.2 ، ASTM F2162 | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | J 65 محمل إبرة محبوس,محمل إبرة مسحوبة على شكل كأس,محامل إبرة دقيقة مفتوحة النهاية |
||

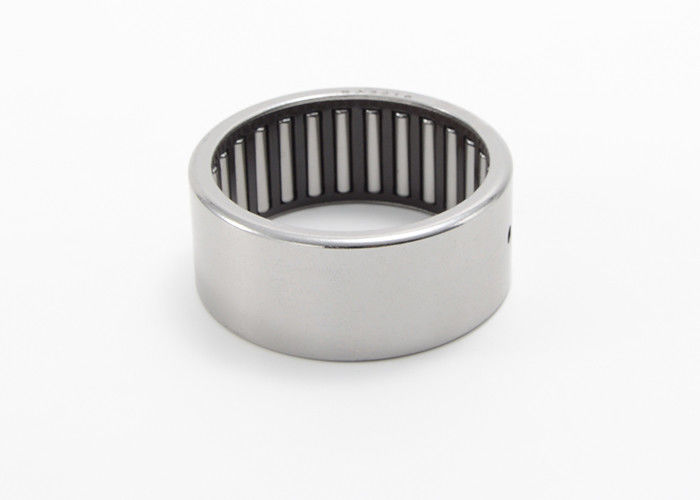

رسم كأس إبرة أسطواني فتح نهايات الصلب قفص بوصة سلسلة J-65
محامل أسطوانية بإبرة الكأس المسحوبة لها حلقة خارجية رقيقة الجدران مرسومة بعمق.تُستخدم محامل البكرات ذات إبرة الكأس المسحوبة عادةً في التطبيقات التي لا يمكن فيها استخدام تجويف السكن كطريق سباق لأسطوانة إبرة وتجميع قفص ، ولكن حيث يلزم ترتيب محمل مدمج للغاية واقتصادي.يتم تثبيت هذه المحامل بتداخل محكم ملائم في الهيكل.يتيح ذلك تصميمًا بسيطًا واقتصاديًا لتجويف السكن ، حيث لا يلزم وجود أكتاف أو حلقات مبكرة لتحديد موقع المحمل محوريًا.
هناك نوعان من المحامل المتوفرة في هذه السلسلة ؛نوع قفص ونوع مكمل كامل.يمكن اختيار النوع المناسب وفقًا لظروف التشغيل.يحتوي النوع القفص على هيكل يتم فيه توجيه بكرات الإبرة بدقة بواسطة حلقات القفص والدفع.إنه مفيد للتطبيقات عند الدوران عالي السرعة.من ناحية أخرى ، فإن محمل الإبرة الكامل من النوع المكمل مناسب لتطبيقات الأحمال الثقيلة عند دوران منخفض السرعة.
ملخص:
التطبيقات:
يستخدم هذا النوع من المحامل في مجموعة واسعة من الآلات مثل السيارات والدراجات النارية والآلات الكهربائية والأدوات الآلية ومعدات الفضاء والمعدات المكتبية.
محمل أسطواني لإبرة الكأس ، نهايات مفتوحة ، قفص فولاذي ، سلسلة بوصة ، J ، مواصفات نوع JH:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | |||
| الكود الحالي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | ||||
| 4.76 | J-35 | 4.76 | 8.73 | 9.525 | 257 | 352 | 75000 | |
| 6.35 | J-45 | 6.35 | 11.11 | 7.92 | 290 | 331 | 57000 | |
| J-47 | 6.35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7.94 | J-55 | 7.94 | 12.7 | 7.92 | 315 | 383 | 44000 | |
| J-57 | 7.94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7.94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7.92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9.52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15.88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | جي - 78 | 11.11 | 15.88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17.46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88 ك | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15.88 | 1190 | 2490 | 23000 | |
| J-108 | 15.88 | 20.64 | 12.7 | 970 | 1970 | 21000 | ||
| 15.88 | JH-1010 | 15.88 | 22.225 | 15.88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28.58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33.34 | 25.4 | 4090 | 9570 | 13000 | |
| 28.58 | JH-1818 | 28.58 | 38.1 | 28.58 | 5440 | 12500 | 12000 | |
| 35.61 | JH-1470 | 35.61 | 57.2 | 17.8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50.8 | 25.4 | 5890 | 15600 | 7900 | |
| 50.8 | J-3216 | 50.8 | 60.32 | 25.4 | 6350 | 18400 | 6300 | |
