تفاصيل المنتج:
|
| اسم: | كامل مكمل مسحوب كأس الإبرة أسطواني | نوع الكوب المسحوب: | B, BH Series with Open Ends; سلسلة B ، BH بنهايات مفتوحة ؛ M, MH Series with Closed |
|---|---|---|---|
| التصميم الأساسي: | محامل كاملة | نظام القياس: | بوصة |
| عناصر المتداول: | أسطوانة إبرة - كاملة التكميل | قفص: | لا قفص ، بكرات إبرة كاملة |
| المواد للحلقة الخارجية: | صلب | مواد لكرات الإبرة: | الكروم الصلب 100Cr6 |
| تسليط الضوء: | كامل إبرة أسطواني مكمل نهاية مفتوحة,كامل إبرة أسطوانية مكملة كأس مسحوب,محمل إبرة أسطوانية ب 88 |
||

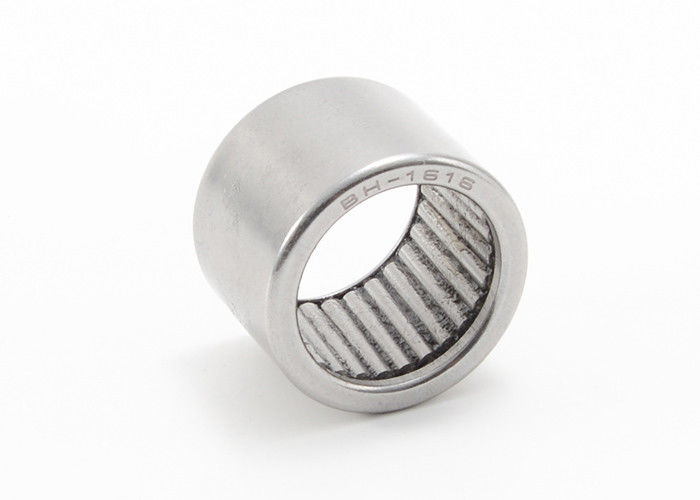

رسم كأس إبرة أسطواني تحمل كامل مكمل تحمل نهاية مفتوحة B-88
عندما تكون هناك حاجة إلى محمل متدحرج لتصميم مضغوط واقتصادي ، حيث لا يكون من المناسب تقوية تجويف الهيكل وطحنه ، أو حيث تكون مواد الإسكان منخفضة الصلابة مثل الحديد الزهر أو الألومنيوم أو حتى البلاستيك - محامل بكرة إبرة الكأس المسحوبة وينبغي النظر في.
المعايير المرجعية:
مسحوب كأس إبرة أسطواني تحمل كامل مواصفات تحمل:
| رمح ديا. | تسمية المحمل | أبعاد الحدود | X (حد أقصى) | تصنيف الحمل الأساسي | تحديد السرعة | الجماعية | |||||
| نهاية مفتوحة | نهاية مغلقة | مهاجم | د | ج | سجل تجاري | كو | بترول | نهاية مفتوحة | نهاية مغلقة | ||
| مم | مم | ن | دورة في الدقيقة | كلغ | |||||||
| 1/8 | ب 24 | - | 3.175 | 6.350 | 6.35 | - | 1730 | 1650 | 13000 | 0.001 | - |
| 5/32 | ب -2 1/2 4 | - | 3.970 | 7.142 | 6.35 | - | 2000 | 2000 | 11000 | 0.001 | - |
| ب -2 1/2 5 | - | 3.970 | 7.142 | 7.92 | - | 2580 | 2800 | 11000 | 0.001 | - | |
| 3/16 | ب -34 | م - 341 | 4.763 | 8.733 | 6.35 | 1.78 | 2220 | 2140 | 11000 | 0.001 | 0.002 |
| ب -36 | م - 361 | 4.763 | 8.733 | 9.53 | 1.78 | 3780 | 4230 | 11000 | 0.002 | 0.003 | |
| 6.350 | ب -44 | م - 441 | 6.350 | 11.113 | 6.35 | 2.03 | 2760 | 2620 | 10000 | 0.002 | 0.003 |
| ب -45 | م -451 | 6.350 | 11.113 | 7.92 | 2.03 | 3560 | 3690 | 10000 | 0.003 | 0.004 | |
| ب -46 | - | 6.350 | 11.113 | 9.53 | - | 4540 | 5030 | 10000 | 0.004 | - | |
| ب -47 | م -471 | 6.350 | 11.113 | 11.13 | 2.03 | 5520 | 6450 | 10000 | 0.004 | 0.005 | |
| 7.938 | ب -55 | م -551 | 7.938 | 12.700 | 7.92 | 2.03 | 4090 | 4580 | 8300 | 0.004 | 0.004 |
| ب 56 | - | 7.938 | 12.700 | 9.53 | - | 5250 | 6320 | 8300 | 0.005 | - | |
| ب -57 | م -571 | 7.938 | 12.700 | 11.13 | 2.03 | 6320 | 8100 | 8300 | 0.005 | 0.006 | |
| طراز B-59 | - | 7.938 | 12.700 | 14.27 | - | 8360 | 11600 | 8300 | 0.006 | - | |
| BH-57 | MH-571 | 7.938 | 14.288 | 11.13 | 2.29 | 7030 | 7340 | 12000 | 0.007 | 0.008 | |
| BH-59 | - | 7.938 | 14.288 | 14.27 | - | 9470 | 10800 | 12000 | 0.009 | - | |
| 9.525 | ب -65 | م -651 | 9.525 | 14.288 | 7.92 | 2.03 | 4540 | 5520 | 7100 | 0.004 | 0.005 |
| طراز B-66 | م -661 | 9.525 | 14.288 | 9.53 | 2.03 | 5830 | 7610 | 7100 | 0.005 | 0.005 | |
| ب -67 | - | 9.525 | 14.288 | 11.13 | - | 7070 | 9700 | 7100 | 0.006 | - | |
| ب -68 | م -681 | 9.525 | 14.288 | 12.70 | 2.03 | 8180 | 11800 | 7100 | 0.007 | 0.008 | |
| طراز B-69 | - | 9.525 | 14.288 | 14.27 | - | 9340 | 13900 | 7100 | 0.007 | - | |
| ب -610 | م -6101 | 9.525 | 14.288 | 15.88 | 2.03 | 10400 | 16000 | 7100 | 0.008 | 0.010 | |
| BH-68 | - | 9.525 | 15.875 | 12.70 | - | 9340 | 10900 | 10000 | 0.010 | - | |
| 11.113 | بي -76 | - | 11.113 | 15.875 | 9.53 | - | 6360 | 8900 | 6300 | 0.005 | - |
| ب 77 | - | 11.113 | 15.875 | 11.13 | - | 7700 | 11300 | 6300 | 0.007 | - | |
| طراز B-78 | م -781 | 11.113 | 15.875 | 12.70 | 2.03 | 8990 | 13800 | 6300 | 0.008 | 0.009 | |
| ب -710 | - | 11.113 | 15.875 | 15.88 | - | 11300 | 18700 | 6300 | 0.010 | - | |
| BH-78 | - | 11.113 | 17.463 | 12.70 | - | 10300 | 12800 | 8800 | 0.010 | - | |
| 12.700 | طراز B-85 | م -851 | 12.700 | 17.463 | 7.92 | 2.03 | 5340 | 7380 | 5600 | 0.005 | 0.006 |
| طراز B-86 | م - 861 | 12.700 | 17.463 | 9.53 | 2.03 | 6850 | 10100 | 5600 | 0.006 | 0.007 | |
| ب -87 | م -871 | 12.700 | 17.463 | 11.13 | 2.03 | 8320 | 13000 | 5600 | 0.007 | 0.008 | |
| طراز B-88 | م -881 | 12.700 | 17.463 | 12.70 | 2.03 | 9610 | 15700 | 5600 | 0.009 | 0.010 | |
| ب -810 | م -8101 | 12.700 | 17.463 | 15.88 | 2.03 | 12200 | 21300 | 5600 | 0.010 | 0.012 | |
| ب -812 | م -8121 | 12.700 | 17.463 | 19.05 | 2.03 | 14700 | 27000 | 5600 | 0.013 | 0.014 | |
| BH-87 | - | 12.700 | 19.050 | 11.13 | - | 9470 | 11800 | 7900 | 0.010 | - | |
| BH-88 | - | 12.700 | 19.050 | 12.70 | - | 11200 | 14600 | 7900 | 0.012 | - | |
| BH-810 | - | 12.700 | 19.050 | 15.88 | - | 14400 | 20200 | 7900 | 0.015 | - | |
| BH-812 | MH-8121 | 12.700 | 19.050 | 19.05 | 2.29 | 17400 | 25800 | 7900 | 0.018 | 0.020 | |
| 12.288.0000 | طراز B-95 | م - 951 | 14.288 | 19.050 | 7.92 | 2.03 | 5740 | 8320 | 5000 | 0.006 | 0.006 |
| B-96 | م -961 | 14.288 | 19.050 | 9.53 | 2.03 | 7340 | 11400 | 5000 | 0.007 | 0.008 | |
| 14.288 | ب -97 | م - 971 | 14.288 | 19.050 | 11.13 | 2.03 | 8850 | 14600 | 5000 | 0.008 | 0.010 |
| طراز B-98 | M-981 | 14.288 | 19.050 | 12.70 | 2.03 | 10300 | 17700 | 5000 | 0.009 | 0.010 | |
| طراز B-910 | م - 9101 | 14.288 | 19.050 | 15.88 | 2.03 | 13100 | 24000 | 5000 | 0.012 | 0.013 | |
| B-912 | م - 9121 | 14.288 | 19.050 | 19.05 | 2.03 | 15700 | 30300 | 5000 | 0.014 | 0.015 | |
| BH-98 | - | 14.288 | 20.638 | 12.70 | - | 12000 | 16500 | 7100 | 0.013 | - | |
| BH-910 | - | 14.288 | 20.638 | 15.88 | - | 15400 | 22700 | 7100 | 0.016 | - | |
| BH-912 | - | 14.288 | 20.638 | 19.05 | - | 18600 | 29000 | 7100 | 0.020 | - | |
| 15.875 | طراز B-105 | م -1051 | 15.875 | 20.638 | 7.92 | 2.03 | 6100 | 9250 | 4500 | 0.006 | 0.007 |
| ب -107 | م -1071 | 15.875 | 20.638 | 11.13 | 2.03 | 9390 | 16200 | 4500 | 0.009 | 0.010 | |
| ب -108 | م - 1081 | 15.875 | 20.638 | 12.70 | 19.70 | 10900 | 19700 | 4500 | 0.010 | 0.012 | |
| ب -1010 | م -10101 | 15.875 | 20.638 | 15.88 | 2.03 | 13800 | 26700 | 4500 | 0.013 | 0.015 | |
| ب -1012 | م -10121 | 15.875 | 20.638 | 19.05 | 2.03 | 16600 | 33700 | 4500 | 0.015 | 0.017 | |
| BH-108 | MH-1081 | 15.875 | 22.212 | 12.70 | 2.03 | 12700 | 18300 | 6500 | 0.014 | 0.016 | |
| BH-1010 | - | 15.875 | 22.212 | 15.88 | - | 16400 | 25300 | 6500 | 0.018 | - | |
| BH-1012 | - | 15.875 | 22.212 | 19.05 | - | 19800 | 32300 | 6500 | 0.021 | - | |
| BH-1016 | - | 15.875 | 22.212 | 25.40 | - | 26200 | 46300 | 6500 | 0.028 | - | |
| 17.463 | طراز B-116 | م - 1161 | 17.463 | 22.212 | 9.53 | 2.03 | 8180 | 14000 | 4200 | 0.008 | 0.009 |
| طراز B-118 | م -1181 | 17.463 | 22.212 | 12.70 | 2.03 | 11500 | 21700 | 4200 | 0.011 | 0.012 | |
| ب -1110 | م - 11101 | 17.463 | 22.212 | 15.88 | 2.03 | 14600 | 29400 | 4200 | 0.014 | 0.015 | |
| ب -1112 | م - 11121 | 17.463 | 22.212 | 19.05 | 2.03 | 17400 | 37100 | 4200 | 0.016 | 0.019 | |
| BH-117 | - | 17.463 | 23.813 | 11.13 | - | 11400 | 16200 | 6000 | 0.014 | - | |
| BH-1110 | MH-11101 | 17.463 | 23.813 | 15.88 | 2.29 | 17300 | 27800 | 6000 | 0.019 | 0.021 | |
| BH-1112 | - | 17.463 | 23.813 | 19.05 | - | 20900 | 35500 | 6000 | 0.023 | - | |
| 19.050 | ب -126 | م -1261 | 19.050 | 25.400.0000 | 9.53 | 2.29 | 9700 | 13600 | 5600 | 0.012 | 0.014 |
| B-128 | م - 1281 | 19.050 | 25.400.0000 | 12.70 | 2.29 | 14100 | 22000 | 5600 | 0.016 | 0.019 | |
| ب 1210 | م - 12101 | 19.050 | 25.400.0000 | 15.88 | 2.29 | 18200 | 30300 | 5600 | 0.020 | 0.024 | |
| ب -1212 | م -12121 | 19.050 | 25.400.0000 | 19.05 | 2.29 | 21900 | 38700 | 5600 | 0.024 | 0.028 | |
| 20.638 | ب -136 | - | 20.638 | 26.988 | 9.53 | - | 10100 | 14700 | 5200 | 0.013 | - |
| ب -138 | م - 1381 | 20.638 | 26.988 | 12.70 | 2.29 | 14800 | 23800 | 5200 | 0.018 | 0.020 | |
| ب -1314 | م - 13141 | 20.638 | 26.988 | 22.23 | 2.29 | 26700 | 51200 | 5200 | 0.031 | 0.035 | |
| ب -1316 | م -13161 | 20.638 | 26.988 | 25.40 | 2.29 | 30300 | 30300 | 5200 | 0.035 | 0.040 | |
| ب -1320 | - | 20.638 | 26.988 | 31.75 | - | 37300 | 78300 | 5200 | 0.044 | - | |
| BH-138 | MH-1381 | 20.643 | 28.575 | 12.70 | 2.79 | 14900 | 20800 | 6300 | 0.023 | 0.026 | |
| BH-1310 | MH-13101 | 20.638 | 28.575 | 15.88 | 2.79 | 19700 | 29900 | 6300 | 0.029 | 0.032 | |
| BH-1312 | MH-13121 | 20.638 | 28.575 | 19.05 | 2.79 | 24200 | 39000 | 6300 | 0.034 | 0.039 | |
| 22.225 | طراز B-146 | م -1461 | 22.225 | 28.575 | 9.53 | 2.29 | 10500 | 15800 | 4800 | 0.014 | 0.016 |
| طراز B-148 | م - 1481 | 22.225 | 28.575 | 12.70 | 2.29 | 15400 | 25600 | 4800 | 0.019 | 0.022 | |
| ب 1412 | م - 14121 | 22.225 | 28.575 | 19.05 | 2.29 | 23900 | 45400 | 4800 | 0.028 | 0.032 | |
| ب -1416 | م - 14161 | 22.225 | 28.575 | 25.40 | 2.29 | 31600 | 64900 | 4800 | 0.038 | 0.043 | |
| 22.225 | ب 1418 | - | 22.225 | 28.575 | 28.58 | - | 35200 | 74700 | 4800 | 0.043 | - |
| BH-1410 | MH-14101 | 22.225 | 30.163 | 15.88 | 2.79 | 20300 | 32200 | 5880 | 0.03 | 0.035 | |
| BH-1412 | MH-14121 | 22.225 | 30.163 | 19.05 | 2.79 | 25000 | 42000 | 5880 | 0.036 | 0.041 | |
| BH-1416 | - | 22.225 | 30.163 | 25.40 | - | 33700 | 61400 | 5880 | 0.049 | - | |
| 23.813 | طراز B-158 | - | 23.813 | 30.163 | 12.70 | - | 15900 | 27500 | 4500 | 0.020 | - |
| ب 1516 | م - 15161 | 23.813 | 30.163 | 25.40 | 2.29 | 32800 | 69400 | 4500 | 0.040 | 0.045 | |
| 25.400.0000 | طراز B-166 | - | 25.400.0000 | 31.750 | 9.53 | - | 11300 | 18100 | 4300 | 0.016 | - |
| ب - 167 | م - 1671 | 25.400.0000 | 31.750 | 11.13 | 2.29 | 14000 | 23700 | 4300 | 0.019 | 0.021 | |
| ب -168 | م - 1681 | 25.400.0000 | 31.750 | 12.70 | 2.29 | 16500 | 29300 | 4300 | 0.021 | 0.024 | |
| ب -1610 | م -16101 | 25.400.0000 | 31.750 | 15.88 | 2.29 | 21200 | 40500 | 4300 | 0.026 | 0.030 | |
| ب -1612 | م -16121 | 25.400.0000 | 31.750 | 19.05 | 2.29 | 25700 | 51600 | 4300 | 0.032 | 0.036 | |
| ب -1616 | م -16161 | 25.400.0000 | 31.750 | 25.40 | 2.29 | 33900 | 74300 | 4300 | 0.043 | 0.048 | |
| BH-168 | MH-1681 | 25.400.0000 | 33.338 | 12.70 | 2.79 | 16600 | 25600 | 5200 | 0.027 | 0.031 | |
| BH-1610 | - | 25.400.0000 | 33.338 | 15.88 | - | 22000 | 36800 | 5200 | 0.034 | - | |
| BH-1612 | MH-16121 | 25.400.0000 | 33.338 | 19.05 | 2.79 | 27100 | 48000 | 5200 | 0.041 | 0.046 | |
| BH-1614 | - | 25.400.0000 | 33.338 | 22.23 | - | 31900 | 59200 | 5200 | 0.048 | - | |
| BH-1616 | MH-16161 | 25.400.0000 | 33.338 | 25.40 | 2.79 | 36500 | 70300 | 5200 | 0.054 | 0.062 | |
| BH-1620 | - | 25.400.0000 | 33.338 | 31.75 | - | 45400 | 93000 | 5200 | 0.068 | - | |
| BH-1624 | MH-16241 | 25.400.0000 | 33.338 | 38.10 | 2.79 | 53400 | 115200 | 5200 | 0.082 | 0.093 | |
| 26.988 | ب -1710 | م -17101 | 26.988 | 33.338 | 15.88 | 2.29 | 21900 | 43100 | 4000 | 0.028 | 0.032 |
| BH-1712 | - | 26.988 | 34.925 | 19.05 | - | 29500 | 52500 | 5200 | 0.035 | - | |
| 28.575 | ب -186 | م -1861 | 28.575 | 34.925 | 9.53 | 2.29 | 12100 | 20400 | 3800 | 0.018 | 0.020 |
| ب -188 | م -1881 | 28.575 | 34.925 | 12.70 | 2.29 | 17600 | 33000 | 3800 | 0.024 | 0.027 | |
| ب 1810 | - | 28.575 | 34.925 | 15.88 | - | 22600 | 45800 | 3800 | 0.029 | - | |
| ب 1812 | م -18121 | 28.575 | 34.925 | 19.05 | 2.29 | 27300 | 58300 | 3800 | 0.035 | 0.04 | |
| ب 1816 | م -18161 | 28.575 | 34.925 | 25.40 | 2.29 | 36200 | 83600 | 3800 | 0.047 | 0.054 | |
| BH-1812 | MH-18121 | 28.575 | 38.100 | 19.05 | 3.05 | 31500 | 52900 | 5600 | 0.056 | 0.063 | |
| BH-1816 | MH-18161 | 28.575 | 38.100 | 25.40 | 3.05 | 42500 | 77800 | 5600 | 0.074 | 0.084 | |
| BH-1820 | MH-18201 | 28.575 | 38.100 | 31.75 | 3.05 | 52900 | 103200 | 5600 | 0.093 | 0.105 | |
| ب -1910 | م - 19101 | 30.163 | 38.100 | 15.88 | 2.79 | 24100 | 43800 | 4400 | 0.040 | 0.045 | |
| 30.163 | ب -1916 | - | 30.163 | 38.100 | 25.40 | - | 40000 | 83600 | 4400 | 0.064 | - |
