تفاصيل المنتج:
|
| اسم: | رسم كأس إبرة أسطواني كامل تكملة | قياس: | قياس |
|---|---|---|---|
| تحمل المواد: | تحمل الصلب | حلول الختم: | فتح ، لا ختم |
| نطاق الحجم: | حجم مهاجم من 6 مم إلى 55 مم | عناصر المتداول: | بكرات إبرة |
| قفص: | بدون قفص | تشحيم: | شحم |
| عدد عناصر الدرفلة: | 1 | المعايير: | ANSI / ABMA 18.2 ، ASTM F2162 |
| تسليط الضوء: | DL1210 محامل أسطوانية بإبرة متريّة,محامل أسطوانيّة بإبرة متريّة مكملة كاملة,محمل أسطواني الكأس نهاية مفتوحة |
||

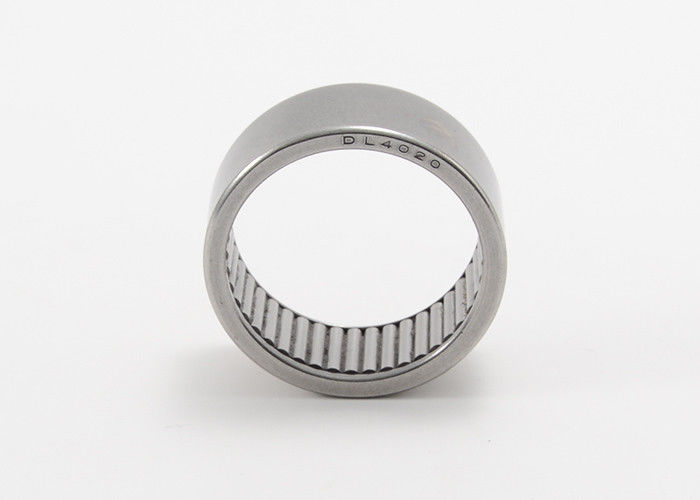

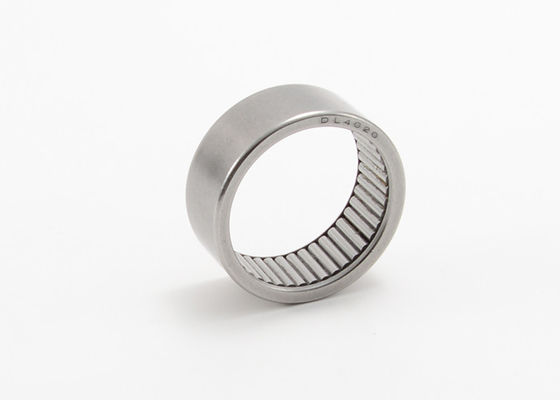

رسم كأس إبرة أسطواني تحمل كامل مكمل تحمل نهايات مفتوحة متري DL1210
تم تصميم محامل أسطوانية بإبرة الكأس ، المتوفرة في تجويف 3 مم إلى 140 مم (1/8 إلى 5 1/2 بوصة) ، لدعم الأحمال الشعاعية وتقليل الاحتكاك بين المكونات الدوارة.يوفر المقطع العرضي المنخفض لمحمل الكوب المسحوب أقصى قدرة على حمل الحمولة مع الحد الأدنى من المساحة المطلوبة.
يتم رسم الحلقة الخارجية على شكل كوب بدقة ولا يتم إجراء أية معالجة لاحقة لبناء مجرى السباق الخارجي.تتوفر محامل أسطوانية بإبرة الكأس المسحوبة في نهايات مفتوحة أو تصميمات فردية مغلقة.كما أنها متوفرة مع واحد أو اثنين من الأختام المتكاملة.
توفر MOUETTE مجموعة متنوعة من محامل الإبرة ذات الكوب المسحوب.هذا يتضمن:
يتم تزويد محامل البكرات ذات إبرة الكأس المسحوبة الكاملة بشحم خاص لتأمين البكرات أثناء النقل.ومع ذلك ، نوصي بإعادة التشحيم بعد التركيب.
تعادل أسطواني كأس إبرة تحمل كامل مكمل تحمل نهايات مفتوحة متري DL ، مواصفات سلسلة DLF:
| رمح ديا. | تسمية المحمل | الجماعية | أبعاد الحدود | C3min | تصنيف الحمل الأساسي | تحديد السرعة | |||
| مهاجم | د | ج | سجل تجاري | كو | بترول | ||||
| مم | كلغ | مم | مم | ن | دورة في الدقيقة | ||||
| 6 | DL6 10 | 0.004 | 6 | 12 | 10 | - | 2900 | 3800 | 50000 |
| DLF 6 10 | 0.004 | 6 | 12 | 10 | 7.7 | 2900 | 3800 | 50000 | |
| 8 | DL 8 10 | 0.005 | 8 | 14 | 10 | - | 4500 | 6500 | 37500 |
| DLF 8 10 | 0.006 | 8 | 14 | 10 | 7.7 | 4500 | 6500 | 37500 | |
| 9 | DL 9 14 12 | 0.006 | 9 | 14 | 12 | - | 6100 | 9200 | 33000 |
| DLF 9 14 12 | 0.007 | 9 | 14 | 12 | 9.7 | 6100 | 9200 | 33000 | |
| 10 | DL 10 12 | 0.008 | 10 | 16 | 12 | - | 7000 | 10900 | 30000 |
| DLF 10 12 | 0.009 | 10 | 16 | 12 | 9.7 | 7000 | 10900 | 30000 | |
| 12 | DL 12 10 | 0.008 | 12 | 18 | 10 | - | 6000 | 9700 | 25000 |
| DLF 12 10 | 0.008 | 12 | 18 | 10 | 7.7 | 6000 | 9700 | 25000 | |
| DL 12 12 | 0.009 | 12 | 18 | 12 | - | 7000 | 11500 | 25000 | |
| DLF 12 12 | 0.010 | 12 | 18 | 12 | 9.7 | 7000 | 11500 | 25000 | |
| 13 | DL 13 12 | 0.010 | 13 | 19 | 12 | - | 8500 | 14200 | 23000 |
| DLF 13 12 | 0.011 | 13 | 19 | 12 | 9.7 | 8500 | 14200 | 23000 | |
| 14 | DL 14 12 | 0.011 | 14 | 20 | 12 | - | 7900 | 13500 | 21500 |
| DLF 14 12 | 0.012 | 14 | 20 | 12 | 9.7 | 7900 | 13500 | 21500 | |
| 15 | DL 15 12 | 0.011 | 15 | 21 | 12 | - | 9400 | 16400 | 20000 |
| DLF 15 12 | 0.012 | 15 | 21 | 12 | 9.7 | 9400 | 16400 | 20000 | |
| 16 | DL 16 12 | 0.012 | 16 | 22 | 12 | - | 8700 | 15500 | 18500 |
| DLF 16 12 | 0.013 | 16 | 22 | 12 | 9.7 | 8700 | 15500 | 18500 | |
| 17 | DL 17 12 | 0.013 | 17 | 23 | 12 | - | 9000 | 16200 | 17500 |
| DLF 17 12 | 0.014 | 17 | 23 | 12 | 9.7 | 9000 | 16200 | 17500 | |
| 18 | DL 18 12 | 0.014 | 18 | 24 | 12 | - | 10700 | 19500 | 16500 |
| DLF 18 12 | 0.016 | 18 | 24 | 12 | 9.7 | 10700 | 19500 | 16500 | |
| DL 18 16 | 0.019 | 18 | 24 | 16 | - | 16000 | 29500 | 16500 | |
| DLF 18 16 | 0.021 | 18 | 24 | 16 | 13.7 | 16000 | 29500 | 16500 | |
| 20 | DL 20 12 | 0.015 | 20 | 26 | 12 | - | 10200 | 19500 | 15000 |
| DLF 20 12 | 0.017 | 20 | 26 | 12 | 9.7 | 10200 | 19500 | 15000 | |
| DL 20 16 | 0.020 | 20 | 26 | 16 | - | 16000 | 30500 | 15000 | |
| DLF 20 16 | 0.022 | 20 | 26 | 16 | 13.7 | 16000 | 30500 | 15000 | |
| 22 | DL 22 16 | 0.022 | 22 | 28 | 16 | - | 17000 | 33000 | 13500 |
| DLF 22 16 | 0.025 | 22 | 28 | 16 | 13.7 | 17000 | 33000 | 13500 | |
| 25 | DL 25 16 | 0.035 | 25 | 33 | 16 | - | 16000 | 32500 | 12000 |
| DLF 25 16 | 0.039 | 25 | 33 | 16 | 13.7 | 16000 | 32500 | 12000 | |
| DL 25 20 | 0.043 | 25 | 33 | 20 | - | 22800 | 46000 | 12000 | |
| DLF 25 20 | 0.047 | 25 | 33 | 20 | 17.7 | 22800 | 46000 | 12000 | |
| 28 | DL 28 20 | 0.047 | 28 | 36 | 20 | - | 24500 | 52000 | 11000 |
| DLF 28 20 | 0.051 | 28 | 36 | 20 | 17.7 | 24500 | 52000 | 11000 | |
| 30 | DL 30 16 | 0.040 | 30 | 38 | 16 | - | 21700 | 46500 | 10000 |
| DLF 30 16 | 0.045 | 30 | 38 | 16 | 13.7 | 21700 | 46500 | 10000 | |
| DL 30 20 | 0.050 | 30 | 38 | 20 | - | 26000 | 56000 | 10000 | |
| DLF 30 20 | 0.055 | 30 | 38 | 20 | 17.7 | 26000 | 56000 | 10000 | |
| DL 30 25 | 0.063 | 30 | 38 | 25 | - | 35500 | 76000 | 10000 | |
| DLF 30 25 | 0.068 | 30 | 38 | 25 | 22.7 | 35500 | 76000 | 10000 | |
| 35 | DL 35 16 | 0.046 | 35 | 43 | 16 | - | 24000 | 54000 | 8500 |
| DLF 35 16 | 0.053 | 35 | 43 | 16 | 13.7 | 24000 | 54000 | 8500 | |
| DL 35 20 | 0.057 | 35 | 43 | 20 | - | 29000 | 65000 | 8500 | |
| DLF 35 20 | 0.064 | 35 | 43 | 20 | 17.7 | 29000 | 65000 | 8500 | |
| 40 | DL 40 16 | 0.051 | 40 | 48 | 16 | - | 26500 | 62000 | 7500 |
| DLF 40 16 | 0.061 | 40 | 48 | 16 | 13.7 | 26500 | 62000 | 7500 | |
| DL 40 20 | 0.064 | 40 | 48 | 20 | - | 36000 | 84000 | 7500 | |
| DLF 40 20 | 0.074 | 40 | 48 | 20 | 17.7 | 36000 | 84000 | 7500 | |
| 44 | DL 44 16 | 0.056 | 44 | 52 | 16 | - | 23800 | 57000 | 6800 |
| DLF 44 16 | 0.066 | 44 | 52 | 16 | 13.7 | 23800 | 57000 | 6800 | |
| 47 | DL 47 16 | 0.060 | 47 | 55 | 16 | - | 25000 | 61000 | 6400 |
| DLF 47 16 | 0.071 | 47 | 55 | 16 | 13.7 | 25000 | 61000 | 6400 | |
| 50 | DL 50 12 | 0.047 | 50 | 58 | 12 | - | 20000 | 50000 | 6000 |
| DLF 50 12 | 0.061 | 50 | 58 | 12 | 9.7 | 20000 | 50000 | 6000 | |
| DL 50 18 | 0.071 | 50 | 58 | 18 | - | 36500 | 92000 | 6000 | |
| DLF 50 18 | 0.085 | 50 | 58 | 18 | 15.7 | 36500 | 92000 | 6000 | |
| DL 50 20 | 0.077 | 50 | 58 | 20 | - | 37000 | 93000 | 6000 | |
| DLF 50 20 | 0.091 | 50 | 58 | 20 | 17.7 | 37000 | 93000 | 6000 | |
| 55 | DL 55 20 | 0.086 | 55 | 63 | 20 | - | 39500 | 102000 | 5500 |
| DLF 55 20 | 0.102 | 55 | 63 | 20 | 17.7 | 39500 | 102000 | 5500 | |
