تفاصيل المنتج:
|
| اسم: | جمعيات الأسطوانة والقفص | وصف المنتج الأساسي: | أسطوانة إبرة صف واحد ومجموعة قفص |
|---|---|---|---|
| الأختام: | لا ختم | تخليص: | التخليص العادي (CN) |
| مادة القفص: | بوليميد / فولاذ | تحمل المواد: | تحمل الصلب |
| عدد صفوف البكرات: | صف واحد | بوصة - متري: | قياس |
| مكون: | تجميع الأسطوانة فقط | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | صف واحد أسطواني إبرة شعاعي,شعاعي إبرة أسطواني K 10X13X10 TN,صف واحد أسطواني قفص بوليميد |
||

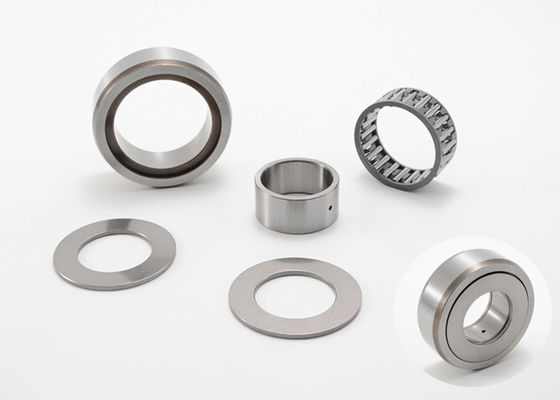

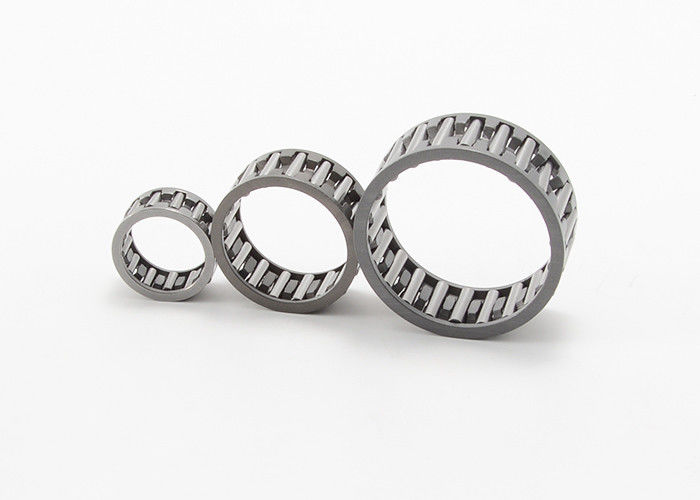

أسطوانة إبرة شعاعية صف واحد وتجميعات قفص K 10X13X10 TN
أسطوانة الإبرة وتجميعات القفص عبارة عن محامل قائمة بذاتها وجاهزة للتركيب بدون حلقات داخلية وخارجية.في التطبيقات التي يمكن أن يعمل فيها العمود وتجويف السكن كمجاري مائية ، يمكن استخدام التجميعات لإنشاء ترتيبات تحمل تتطلب الحد الأدنى من المساحة الشعاعية.نظرًا لأن خلوص ترتيب المحمل يتأثر فقط بفرز الأسطوانة وإنهاء العمود والمبيت ، يمكن تحقيق ترتيبات محمل دقيقة للغاية.
صف واحد بكرة إبرة شعاعية وجمعيات قفص المواصفات:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| الكود الحالي | الكود الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||
| 3 | K 3X5X7 TN | 0.3 | 3 | 5 | 7 | 1.54 | 1.29 | 50000 | |
| K 3X5X9 TN | 0.4 | 3 | 5 | 9 | 1.71 | 1.48 | |||
| K 3X6X7 TN | 0.4 | 3 | 6 | 7 | 1.43 | 0.97 | 47000 | ||
| 4 | K 4X7X7 TN | 0.5 | 4 | 7 | 7 | 2.33 | 1.84 | 43000 | |
| K 4X7X10 TN | 0.7 | 4 | 7 | 10 | 2.35 | 1.92 | 39000 | ||
| 5 | K 5X8X8 TN | 29241/5 | 0.7 | 5 | 8 | 8 | 2300 | 1880 | 37000 |
| K 5X8X10 TN | 39241/5 | 0.9 | 5 | 8 | 10 | 2800 | 2450 | 37000 | |
| 6 | K 6X9X8 TN | 29241/6 | 0.8 | 6 | 9 | 8 | 25600 | 2240 | 35000 |
| K 6X9X10 TN | 39241/6 | 1 | 6 | 9 | 10 | 3300 | 3100 | 35000 | |
| ك 6 × 10 × 13 تن | 19241/6 | 1.3 | 6 | 10 | 13 | 3500 | 2800 | 33000 | |
| 7 | ك 7 × 10 × 8 تي ن | 29241/7 | 0.9 | 7 | 10 | 8 | 2750 | 2550 | 32000 |
| K 7X10X10 TN | 39241/7 | 1.1 | 7 | 10 | 10 | 3350 | 3400 | 32000 | |
| 8 | K 8X11X8 TN | 29241/8 | 1.1 | 8 | 11 | 8 | 3000 | 2900 | 30000 |
| K 8X11X10 TN | 39241/8 | 1.7 | 8 | 11 | 10 | 3830 | 3950 | 30000 | |
| K 8X11X13 TN | 49241/8 | 1.8 | 8 | 11 | 13 | 5000 | 5700 | 30000 | |
| K 8X12X10 TN | 29242/8 | 1.3 | 8 | 12 | 10 | 4900 | 4600 | 30000 | |
| 9 | K 9X12X10 TN | 39241/9 | 1.5 | 9 | 12 | 10 | 4200 | 4700 | 30000 |
| K 9X12X13 TN | 19241/9 | 1.9 | 9 | 12 | 13 | 5500 | 6700 | 30000 | |
| 10 | ك 10 × 13 × 10 طن | 39241/10 | 1.6 | 10 | 13 | 10 | 4500 | 5250 | 27000 |
| K 10X13X13 تن | 39241/10 | 2.1 | 10 | 13 | 13 | 6000 | 7600 | 27000 | |
| K 10X13X16 تن | 2.2 | 10 | 13 | 16 | 6300 | 7800 | 27000 | ||
| K 10X14X10 TN | 29242/10 | 2.9 | 10 | 14 | 10 | 7000 | 7900 | 27000 | |
| K 10X14X13 تن | 3922/10 | 4.3 | 10 | 14 | 13 | 8000 | 9100 | 26000 | |
| K 10X16X12 تن | 19244/10 | 3.7 | 10 | 16 | 12 | 7000 | 9300 | 27000 | |
| 12 | K 12X15X9 TN | 2.7 | 12 | 15 | 9 | 4120 | 5210 | 25000 | |
| ك 12 × 15 × 10 تي إن | 39241/12 | 1.9 | 12 | 15 | 10 | 4320 | 5730 | 25000 | |
| ك 12 × 15 × 13 تي إن | 49241/12 | 2.4 | 12 | 15 | 13 | 6000 | 8100 | 25000 | |
| ك 12 × 16 × 8 تن | 19242/12 | 2.9 | 12 | 16 | 8 | 1200 | 4700 | 25000 | |
| ك 12 × 16 × 10 تن | 29242/12 | 3.4 | 12 | 16 | 10 | 6000 | 6900 | 25000 | |
| ك 12 × 16 × 13 تن | 39242/12 | 3.8 | 12 | 16 | 13 | 7900 | 9200 | 25000 | |
| ك 12 × 17 × 13 تن | 59242/12 | 4.4 | 12 | 17 | 13 | 9300 | 10000 | 24000 | |
| ك 12 × 18 × 12 تي إن | 19244/12 | 5 | 12 | 18 | 12 | 9800 | 8000 | 24000 | |
| ك 12 × 15 × 20 تي إن | K12X15X 20TN | 3.8 | 12 | 15 | 20 | 8200 | 12000 | 25000 | |
| 14 | ك 14 × 17 × 10 | 4 | 14 | 17 | 10 | 5100 | 6800 | 23000 | |
| ك 14 × 17 × 17 | 6.8 | 14 | 17 | 17 | 9300 | 14000 | 23000 | ||
| ك 14 × 18 × 10 | 29242/14 | 4.8 | 14 | 18 | 10 | 6800 | 8300 | 23000 | |
| ك 14 × 18 × 13 | 39242/14 | 6.3 | 14 | 18 | 13 | 8100 | 9800 | 23000 | |
| ك 14 × 18 × 14 | 6.8 | 14 | 18 | 14 | 9200 | 12000 | 23000 | ||
| ك 14 × 18 × 15 | 49242/14 | 7.3 | 14 | 18 | 15 | 10000 | 13000 | 23000 | |
| 14 | ك 14 × 18 × 17 | 59242/14 | 8.1 | 14 | 18 | 17 | 10500 | 13900 | 23000 |
| ك 14 × 20 × 12 | 19243/14 | 8.6 | 14 | 20 | 12 | 9900 | 10500 | 22000 | |
| 15 | ك 14 × 18 × 14 | 5.3 | 15 | 18 | 14 | 7500 | 11000 | 23000 | |
| ك 14 × 18 × 17 | 6.4 | 15 | 18 | 17 | 9600 | 15900 | 23000 | ||
| ك 14 × 19 × 10 | 29242/15 | 5.1 | 15 | 19 | 10 | 7200 | 9000 | 22000 | |
| ك 14 × 19 × 13 | 39241/15 | 7 | 15 | 19 | 13 | 8300 | 9800 | 22000 | |
| ك 14 × 19 × 17 | 59241/15 | 8.8 | 15 | 19 | 17 | 10300 | 15000 | 22000 | |
| K 15X19X24 ZW | 79241/15 | 10.5 | 15 | 19 | 24 | 12800 | 20100 | 22000 | |
| ك 14 × 22 × 13 | 29242/15 | 8.9 | 15 | 22 | 13 | 9700 | 11000 | 22000 | |
| ك 14 × 22 × 12 | 19243/15 | 10 | 15 | 22 | 12 | 10000 | 13000 | 22000 | |
| ك 14 × 21 × 15 | 39242/15 | 13 | 15 | 21 | 15 | 13800 | 16000 | 22000 | |
| ك 4x21X21 | 18.2 | 15 | 21 | 21 | 18000 | 24000 | 22000 | ||
| 16 | ك 16 × 20 × 10 | 29241/16 | 5.7 | 16 | 20 | 10 | 7600 | 9700 | 22000 |
| ك 16 × 20 × 13 | 39241/16 | 7.1 | 16 | 20 | 13 | 8700 | 11300 | 22000 | |
| ك 16 × 20 × 17 | 59241/16 | 9.2 | 16 | 20 | 17 | 11200 | 16300 | 22000 | |
| ك 16 × 21 × 10 | 19242/16 | 3.7 | 16 | 21 | 10 | 9000 | 12000 | 22000 | |
| ك 16 × 22 × 12 | 19243/16 | 10.4 | 16 | 22 | 12 | 11000 | 12000 | 21000 | |
| ك 16 × 22 × 13 | 11.9 | 16 | 22 | 13 | 12000 | 13400 | 21000 | ||
| ك 16 × 22 × 16 | 13.7 | 16 | 22 | 16 | 14300 | 17000 | 21000 | ||
| ك 16 × 22 × 20 | 49243/16 | 16.7 | 16 | 22 | 20 | 18000 | 22300 | 21000 | |
| ك 16 × 23 × 14 | 19244/16 | 20 | 16 | 23 | 14 | 19000 | 21000 | 19000 | |
| ك 16 × 24 × 20 | 19245/16 | 24.9 | 16 | 24 | 20 | 21100 | 23000 | 20000 | |
| 17 | ك 17 × 21 × 10 | 29241/17 | 5.6 | 17 | 21 | 10 | 7900 | 10100 | 21000 |
| ك 17 × 21 × 13 | 39241/17 | 7.5 | 17 | 21 | 13 | 10000 | 14100 | 21000 | |
| ك 17 × 21 × 17 | 59241/17 | 9.5 | 17 | 21 | 17 | 12000 | 17400 | 21000 | |
| ك 17 × 23 × 14 | 29243/17 | 11.5 | 17 | 23 | 14 | 11000 | 15000 | 21000 | |
| 18 | ك 18 × 22 × 10 | 29241/18 | 6.1 | 18 | 22 | 10 | 8200 | 9900 | 20000 |
| ك 18 × 22 × 13 | 39241/18 | 7.7 | 18 | 22 | 13 | 9000 | 12100 | 20000 | |
| ك 18 × 22 × 17 | 59241/18 | 10.8 | 18 | 22 | 17 | 11900 | 17600 | 20000 | |
| ك 18 × 24 × 12 | 19243/18 | 11.6 | 18 | 24 | 12 | 11200 | 12900 | 20000 | |
| ك 18 × 24 × 13 | 12.6 | 18 | 24 | 13 | 12900 | 14900 | 20000 | ||
| ك 18 × 24 × 13.5 | 13 | 18 | 24 | 13.5 | 12900 | 14900 | 20000 | ||
| ك 18 × 24 × 20 | 49243/18 | 19 | 18 | 24 | 20 | 20000 | 26500 | 20000 | |
| ك 18 × 25 × 14 | 14.9 | 18 | 25 | 14 | 16500 | 18800 | 20000 | ||
| ك 18 × 25 × 22 | 24.3 | 18 | 25 | 22 | 22900 | 28400 | 20000 | ||
| ك 18 × 26 × 14 | 19 | 18 | 26 | 14 | 18000 | 20000 | 18000 | ||
| K 18X 8X16 | 19244/18 | 24 | 18 | 28 | 16 | 19000 | 18400 | 19000 | |
| 19 | ك 19 × 23 × 13 | 8.2 | 19 | 23 | 13 | 9300 | 13000 | 20000 | |
| ك 19 × 23 × 17 | 11.1 | 19 | 23 | 17 | 12000 | 18600 | 20000 |
| 20 | ك 20 × 24 × 10 | 29241/20 | 6.5 | 20 | 24 | 10 | 8700 | 12100 | 19000 |
| ك 20 × 24 × 12 | 8 | 20 | 24 | 12 | 9600 | 13800 | 19000 | ||
| ك 20 × 24 × 13 | 39241/20 | 8.9 | 20 | 24 | 13 | 9600 | 13800 | 19000 | |
| ك 20 × 24 × 17 | 59241/20 | 11.2 | 20 | 24 | 17 | 12400 | 20000 | 19000 | |
| ك 20 × 26 × 12 | 19243/20 | 13.2 | 20 | 26 | 12 | 13100 | 15700 | 19000 | |
| ك 20 × 26 × 16 | K9249 / 20 | 17.5 | 20 | 26 | 16 | 18000 | 25000 | 18500 | |
| ك 20 × 26 × 17 | 39243/20 | 18.2 | 20 | 26 | 17 | 18700 | 25500 | 19000 | |
| ك 20 × 26 × 20 | 49243/20 | 22 | 20 | 26 | 20 | 20600 | 28500 | 19000 | |
| ك 20 × 28 × 20 | 19245/20 | 26.8 | 20 | 28 | 20 | 23400 | 28000 | 18000 | |
| ك 20 × 28 × 25 | 29245/20 | 36.2 | 20 | 28 | 25 | 30000 | 28500 | 18000 | |
| ك 20 × 30 × 30 | 39245/20 | 56 | 20 | 30 | 30 | 35000 | 41000 | 18000 | |
| 21 | ك 21 × 25 × 13 | 9 | 21 | 25 | 13 | 9600 | 14500 | 19000 | |
| ك 21 × 25 × 17 | 12 | 21 | 25 | 17 | 12800 | 21000 | 19000 | ||
| 22 | ك 22 × 26 × 10 | 29241/22 | 7.1 | 22 | 26 | 10 | 8700 | 12900 | 18000 |
| ك 22 × 26 × 13 | 39241/22 | 9.4 | 22 | 26 | 13 | 10000 | 15400 | 18000 | |
| ك 22 × 26 × 17 | 59241/22 | 12.1 | 22 | 26 | 17 | 13100 | 22100 | 18000 | |
| ك 22 × 27 × 13 | 29242/22 | 10.8 | 22 | 27 | 13 | 14000 | 23000 | 18000 | |
| ك 22 × 28 × 17 | 39243/22 | 19.7 | 22 | 28 | 17 | 19000 | 26500 | 18000 | |
| ك 22 × 28 × 23 | 59243/22 | 26 | 22 | 28 | 23 | 20000 | 27000 | 19000 | |
| ك 22 × 29 × 16 | 19244/22 | 22.2 | 22 | 29 | 16 | 19500 | 25000 | 17000 | |
| K 22X30X15 TN | 14.4 | 22 | 30 | 15 | 19600 | 22900 | 17000 | ||
| ك 22 × 30 × 20 | 19245/22 | 28 | 22 | 30 | 20 | 21000 | 23500 | 18900 | |
| ك 22 × 32 × 24 | 43.4 | 22 | 32 | 24 | 33500 | 39500 | 16000 | ||
| 23 | K 23X35X16 TN | 30 | 23 | 35 | 16 | 24000 | 23400 | 15000 | |
| 24 | ك 24 × 28 × 10 | 8.1 | 24 | 28 | 10 | 9400 | 14300 | 17000 | |
| ك 24 × 28 × 13 | 10.1 | 24 | 28 | 13 | 10500 | 17000 | 17000 | ||
| ك 24 × 28 × 17 | 9243/24 | 13.2 | 24 | 28 | 17 | 14000 | 24500 | 17000 | |
| ك 24 × 29 × 13 | 13.5 | 24 | 29 | 13 | 13100 | 19100 | 16000 | ||
| ك 24 × 30 × 17 | 21.5 | 24 | 30 | 17 | 19000 | 27000 | 16000 | ||
| ك 24 × 30 × 31 | 39.1 | 24 | 30 | 31 | 27000 | 43000 | 16000 | ||
| 25 | ك 25 × 29 × 10 | 29241/25 | 8.3 | 25 | 29 | 10 | 9700 | 14900 | 16000 |
| ك 25 × 29 × 13 | 39241/25 | 10.4 | 25 | 29 | 13 | 10800 | 17900 | 16000 | |
| ك 25 × 29 × 17 | 59241/25 | 13.7 | 25 | 29 | 17 | 14500 | 25500 | 16000 | |
| ك 25 × 30 × 13 | 29242/25 | 12.9 | 25 | 30 | 13 | 14100 | 21300 | 16000 | |
| ك 25 × 30 × 20 | 59242/25 | 20.5 | 25 | 30 | 20 | 21100 | 28000 | 16000 | |
| ك 25 × 30 × 25 | 21 | 25 | 30 | 25 | 21700 | 40400 | 15000 | ||
| ك 25 × 30 × 26 | 52436/25 | 21.6 | 25 | 30 | 26 | 20100 | 26500 | 15000 | |
| ك 25 × 31 × 17 | 39243/25 | 21.8 | 25 | 31 | 17 | 19000 | 28000 | 16000 | |
| ك 25 × 31 × 21 | 39243/25 | 26.2 | 25 | 31 | 21 | 24100 | 37500 | 16000 |
