تفاصيل المنتج:
|
| اسم: | الجمعية إبرة الأسطوانة قفص | بوصة - متري: | قياس |
|---|---|---|---|
| مواد العناصر المتداول: | الكروم الصلب 100Cr6 | مادة القفص: | صلب |
| عدد صفوف البكرات: | صف واحد | قابل للانفصال: | رقم |
| نطاق الحرارة الشغالة: | -30 درجة مئوية إلى 120 درجة مئوية | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | K35X45X20 إبرة أسطواني,إبرة أسطواني الكروم الصلب,مجموعات قفص أسطواني إبرة صف واحد |
||

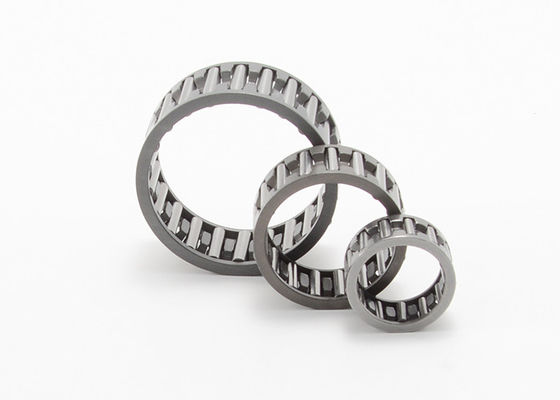

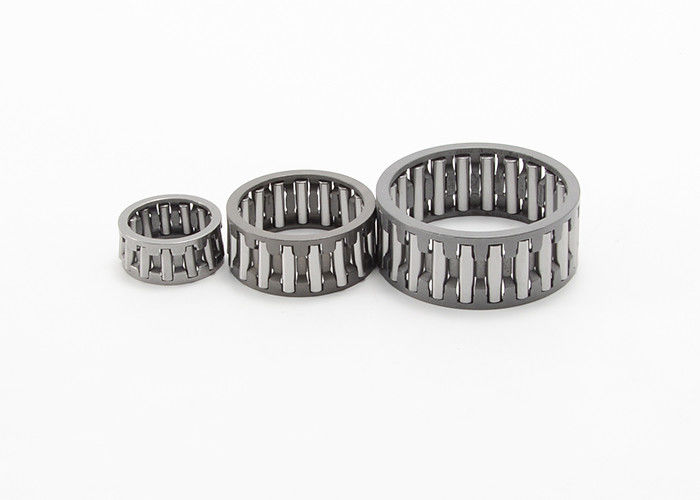

صف واحد إبرة أسطوانة قفص التجمع إبرة أسطوانية محامل K35X45X20
يتم تزويد مجموعات قفص أسطوانة الإبرة عمومًا بقفص فولاذي مُشغل أو قفص من ألواح الصلب ، المحامل المحددة مع اللاحقة "TN" لها قفص من مادة البولي أميد 66 المقواة بألياف زجاجية مقولبة بالحقن.
تتكون مجموعات الإبرة والقفص ببساطة من بكرات إبرة مثبتة داخل قفص.نظرًا لأن الارتفاع الشعاعي يساوي قطر بكرات الإبرة ، يمكن استخدام هذه المحامل حيث تكون مساحتها الشعاعية محدودة.تحمل بكرات الإبرة الحمل على طول طول الأسطوانة ، وبالتالي تتمتع بقدرة تحمل عالية وهي مناسبة أيضًا للسرعات العالية.تتطلب مجموعات أقفاص بكرة الإبرة مجاري مائية صلبة وأرضية على العمود والمبيت.
مواصفات التجمع قفص إبرة الأسطوانة صف واحد:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| الكود الحالي | الكود الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||
| 25 | K25X32X16 | 19244/25 | 24.5 | 25 | 32 | 16 | 20500 | 27500 | 15000 |
| K25X33X20 | 19245/25 | 32 | 25 | 33 | 20 | 28000 | 37500 | 15000 | |
| K25X33X24 | 29245/25 | 38.7 | 25 | 33 | 24 | 33900 | 46500 | 15000 | |
| K25X34X18 | 32 | 25 | 34 | 18 | 48000 | 67000 | 15000 | ||
| K25X35X30 | 39245/25 | 65.5 | 25 | 35 | 30 | 46500 | 61500 | 14000 | |
| K25X30X26 ZW | 27 | 25 | 30 | 26 | 21000 | 35000 | 14000 | ||
| 26 | K26X30X10 | 9 | 26 | 30 | 10 | 9500 | 15500 | 16000 | |
| K26X30X13 | 11.4 | 26 | 30 | 13 | 11100 | 18700 | 16000 | ||
| K26X30X17 | 15 | 26 | 30 | 17 | 14700 | 27000 | 16000 | ||
| K26X31X13 | 9.9 | 26 | 31 | 13 | 12400 | 18400 | 15000 | ||
| K26X30X22 | 12.3 | 26 | 30 | 22 | 15200 | 28000 | 16000 | ||
| 27 | K27X32X17 | 29 | 27 | 32 | 27 | 16000 | 34000 | 17000 | |
| 28 | K28X32X16.5 | 16 | 28 | 32 | 16.5 | 15000 | 32400 | 14000 | |
| K28X32X17 | 29242/28 | 18.2 | 28 | 32 | 17 | 15000 | 32400 | 14000 | |
| K28X33X13 | 29241/25 | 15.2 | 28 | 33 | 13 | 14800 | 23600 | 14000 | |
| K28X33X17 | 49241/28 | 19.5 | 28 | 33 | 17 | 19100 | 33000 | 14000 | |
| K28X33X27TN | 79241/28 | 19 | 28 | 33 | 27 | 22800 | 40500 | 14000 | |
| K28X34X17 | 39242/28 | 24.2 | 28 | 34 | 17 | 21300 | 35000 | 14000 | |
| K28X35X16 | 19243/28 | 26 | 28 | 35 | 16 | 21000 | 29000 | 14000 | |
| K28X35X18 | 31 | 28 | 35 | 18 | 23500 | 33500 | 14000 | ||
| K28X35X20 | 29243/28 | 35 | 28 | 35 | 20 | 24000 | 34000 | 14000 | |
| K28X35X27 | 47 | 28 | 35 | 27 | 34500 | 54500 | 14000 | ||
| K28X36X16 | 40 | 28 | 36 | 16 | 34000 | 47000 | 11000 | ||
| K28X40X18 | 50 | 28 | 40 | 18 | 33000 | 36500 | 12000 | ||
| K28X40X25 | 71 | 28 | 40 | 25 | 45000 | 54500 | 12000 | ||
| 30 | K30X33X10 | 11 | 30 | 33 | 10 | 9800 | 17800 | 13000 | |
| K30X34X13 | 14.6 | 30 | 34 | 13 | 11800 | 21200 | 13000 | ||
| K30X35X13 | 29241/30 | 16.3 | 30 | 35 | 13 | 15100 | 25000 | 13000 | |
| K30X35X17 | 49241/30 | 21.3 | 30 | 35 | 17 | 19100 | 33500 | 13000 | |
| K30X35X26 | 30.5 | 30 | 35 | 26 | 28500 | 37500 | 13000 | ||
| K30X35X27 | 19241/30 | 33.3 | 30 | 35 | 27 | 30000 | 58500 | 13000 | |
| K30X37X16 | 19243/30 | 26.4 | 30 | 37 | 16 | 22500 | 33000 | 13000 | |
| K30X38X25 | 29244/30 | 43 | 30 | 38 | 25 | 16000 | 39000 | 13000 | |
| K30X39X21 | 44 | 30 | 39 | 21 | 30000 | 39000 | 13000 | ||
| K30X40X18 | 44 | 30 | 40 | 18 | 31500 | 39500 | 12000 | ||
| K30X40X27 | 92401/30 ت | 60 | 30 | 40 | 27 | 43000 | 62000 | 12000 | |
| K30X40X30 | 49243/30 | 78 | 30 | 40 | 30 | 48500 | 68500 | 13000 | |
| K30X35X26 | 32 | 30 | 35 | 26 | 23500 | 43500 | 12000 | ||
| K30X42X44.1 | 110 | 30 | 42 | 44.1 | 55000 | 83500 | 12000 | ||
| 32 | K32X37X13 | 29241/32 | 18.3 | 32 | 37 | 13 | 15000 | 25000 | 12000 |
| K32X37X17 | 49241/32 | 22.4 | 32 | 37 | 17 | 19400 | 35000 | 12000 | |
| K32X37X27 | 19241/32 | 36.7 | 32 | 37 | 27 | 29500 | 59500 | 12000 | |
| K32X37X28 تن | 22.3 | 32 | 37 | 28 | 23100 | 43000 | 12000 | ||
| K32X38X16 | 25 | 32 | 38 | 16 | 21000 | 34000 | 12000 | ||
| K32X38X20 | 49242/32 | 31 | 32 | 38 | 20 | 26000 | 44500 | 12000 | |
| K32X38X26 تن | 25.2 | 32 | 38 | 26 | 27000 | 46500 | 12000 | ||
| K32X39X16 | 19243/32 | 36.7 | 32 | 39 | 16 | 23500 | 35000 | 12000 | |
| K32X39X18 | 37.2 | 32 | 39 | 18 | 26000 | 40500 | 12000 | ||
| K32X40X20 | 19244/32 | 48 | 32 | 40 | 20 | 37000 | 40500 | 12000 | |
| K32X40X36 | 73 | 32 | 40 | 36 | 53500 | 91500 | 12000 | ||
| K32X46X32 | 119 | 32 | 46 | 32 | 65500 | 82500 | 11000 | ||
| K32X40X42 TN | 771 | 32 | 40 | 42 | 49500 | 83500 | 12000 | ||
| 35 | K35X40X13 | 29241/35 | 188 | 35 | 40 | 13 | 15800 | 27500 | 11000 |
| K35X40X17 | 49241/35 | 25.3 | 35 | 40 | 17 | 20300 | 38000 | 11000 | |
| K35X40X25 | 29244/35 | 31 | 35 | 40 | 25 | 29000 | 59500 | 11000 | |
| K35X40X27 TN | 19241/35 | 23.4 | 35 | 40 | 27 | 24500 | 48000 | 11000 | |
| K35X40X27 | 79241/35 | 28 | 35 | 40 | 27 | 27800 | 62100 | 11000 | |
| K35X40X30 | 39244/35 | 43 | 35 | 40 | 30 | 25000 | 49500 | 11000 | |
| K35X42X16 | 19243/35 | 34 | 35 | 42 | 16 | 23900 | 37000 | 11000 | |
| K35X42X18 | 39.2 | 35 | 42 | 18 | 27000 | 42500 | 11000 | ||
| K35X42X30 | 49243/35 | 62.4 | 35 | 42 | 30 | 38500 | 67500 | 11000 | |
| K35X43X18 | 38 | 35 | 43 | 18 | 28000 | 41500 | 11000 | ||
| K35X45X20 | 55.5 | 35 | 45 | 20 | 36500 | 49500 | 10000 | ||
| K35X45X30 | 29245/35 | 80 | 35 | 45 | 30 | 52500 | 78500 | 10000 | |
| K35X45X49 | 120 | 35 | 45 | 49 | 81500 | 13400 | 10000 | ||
| K35X40X30 ZW | 48 | 35 | 40 | 30 | 31500 | 65500 | 11000 | ||
| K35X42X20 ZW | 29243/35 | 41 | 35 | 42 | 20 | 29500 | 48500 | 11000 | |
| 36 | K36X41X30 | 52 | 36 | 41 | 30 | 23000 | 43000 | 11000 | |
| K36X42X16 | 50 | 36 | 42 | 16 | 24000 | 42000 | 11000 | ||
| 37 | K37X42X17 | 25.8 | 37 | 42 | 17 | 21900 | 42500 | 10000 | |
| K37X42X27 | 40.7 | 37 | 42 | 27 | 31500 | 67500 | 10000 | ||
| K37X45X26 | 60.5 | 37 | 45 | 26 | 43500 | 73500 | 10000 | ||
| 38 | K38X43X17 | 49241/38 | 26.9 | 38 | 43 | 17 | 20000 | 38000 | 10000 |
| K38X43X27 | 49241/38 | 43.2 | 38 | 43 | 27 | 31000 | 67500 | 10000 | |
| K38X46X20 | 19244/38 | 46 | 38 | 46 | 20 | 35000 | 56500 | 10000 | |
| K38X46X32 | 72.7 | 38 | 46 | 32 | 54500 | 98500 | 10000 | ||
| 39 | K39X44X24 | 38 | 39 | 44 | 24 | 28000 | 58500 | 10000 | |
| K39X44X26 ZW | 29.5 | 39 | 44 | 26 | 27000 | 55500 | 10000 |
| 40 | K40X44X13 | 20 | 40 | 44 | 13 | 13500 | 28000 | 10000 | |
| K40X45X13 | 29241/40 | 21.5 | 40 | 45 | 13 | 17100 | 32000 | 10000 | |
| K40X45X17 | 49241/40 | 27.4 | 40 | 45 | 17 | 20900 | 41000 | 10000 | |
| K40X45X21 | 36.5 | 40 | 45 | 21 | 24400 | 49500 | 10000 | ||
| K40X45X27 | 19241/40 | 46 | 40 | 45 | 27 | 32500 | 72500 | 10000 | |
| K40X46X17 | 39242/40 | 30 | 40 | 46 | 17 | 24500 | 44500 | 9000 | |
| K40X47X18 | 45.2 | 40 | 47 | 18 | 29000 | 49500 | 9000 | ||
| K40X47X20 | 29243/40 | 42 | 40 | 47 | 20 | 32000 | 56500 | 9000 | |
| K40X48X20 | 19244/40 | 57.7 | 40 | 48 | 20 | 35500 | 58500 | 9000 | |
| K40X45X30 ZW | 48 | 40 | 45 | 30 | 26000 | 53500 | 9000 | ||
| 42 | K42X47X13 | 29241/42 | 22.5 | 42 | 47 | 13 | 17300 | 33000 | 9000 |
| K42X47X17 | 49241/42 | 31.1 | 42 | 47 | 17 | 21100 | 42500 | 9000 | |
| K42X47X25 تن | 25.4 | 42 | 47 | 25 | 27000 | 57500 | 9000 | ||
| K42X47X27 | 79241/42 | 46.6 | 42 | 47 | 27 | 33000 | 74500 | 9000 | |
| K42X48X35 | 79242/42 | 60 | 42 | 48 | 35 | 35000 | 76000 | 9000 | |
| K42X50X18 | 53 | 42 | 50 | 18 | 31000 | 49500 | 9000 | ||
| K42X50X20 | 19244/42 | 54 | 42 | 50 | 20 | 34500 | 56500 | 9000 | |
| K42X47X30 ZW | 54 | 42 | 47 | 30 | 31000 | 75500 | 9000 | ||
| 43 | K43X48X17 | 29.3 | 43 | 48 | 17 | 21000 | 42500 | 9000 | |
| K43X48X27 | 45.7 | 43 | 48 | 27 | 33000 | 74500 | 9000 | ||
| K43X50X18 | 9249/43 | 48.5 | 43 | 50 | 18 | 30500 | 53500 | 8000 | |
| 45 | K45X49X19 | 27 | 45 | 49 | 19 | 17500 | 40000 | 8000 | |
| K45X50X17 | 49241/45 | 25.5 | 45 | 50 | 17 | 22000 | 45000 | 8000 | |
| K45X50X27 | 19241/45 | 50 | 45 | 50 | 27 | 34000 | 79500 | 8000 | |
| K45X50X32 TN | 45 | 45 | 50 | 32 | 38000 | 90500 | 8000 | ||
| K45X52X18 | 51 | 45 | 52 | 18 | 31000 | 56500 | 8000 | ||
| K45X52X21 TN | 32.9 | 45 | 52 | 21 | 39500 | 57500 | 8000 | ||
| K45X53X20 | 19244/45 | 62.2 | 45 | 53 | 20 | 38500 | 66500 | 8000 | |
| K45X53X21 | 65 | 45 | 53 | 21 | 38000 | 66500 | 8000 | ||
| K45X53X22 | 68.4 | 45 | 53 | 22 | 42000 | 66500 | 8000 | ||
| K45X53X28 | 78 | 45 | 53 | 28 | 51500 | 97500 | 8000 | ||
| K45X59X18 تن | 60.5 | 45 | 59 | 18 | 43500 | 53500 | 7000 | ||
| K45X59X32 | 145.5 | 45 | 59 | 32 | 72500 | 101500 | 7000 | ||
| K45X59X36 | 195 | 45 | 59 | 36 | 75500 | 108500 | 7000 | ||
| K45X51X36 ZW | 85 | 45 | 51 | 36 | 44500 | 98500 | 7000 | ||
| 47 | K47X52X17 | 32 | 47 | 52 | 17 | 22800 | 48500 | 8000 | |
| K47X52X27 | 50.7 | 47 | 52 | 27 | 34500 | 82500 | 8000 | ||
| K47X53X25 | 53 | 47 | 53 | 25 | 38000 | 81500 | 8000 | ||
| K47X55X28 | 62.4 | 47 | 55 | 28 | 52500 | 99500 | 7500 |
