تفاصيل المنتج:
|
| اسم: | أسطوانة إبرة وتجميع القفص | نوع الإبرة: | تجميع الأسطوانة والقفص |
|---|---|---|---|
| اتجاه التحميل: | شعاعي | الطوق الخارجي: | لا يوجد حلقة خارجية |
| عدد صفوف حلقة حلبة السباق: | صف واحد | مقاس معياري: | النظام المتري |
| المتداول مادة العنصر: | صلب | نوع الاغلاق: | فتح ، لا ختم |
| نوع ثقب التشحيم: | لايوجد حفرة | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | أسطوانة إبرة K55X63X20 ومجموعة قفص,بكرة إبرة فولاذية ومجموعة قفص,محامل إبرة من الفولاذ المقاوم للصدأ متري |
||

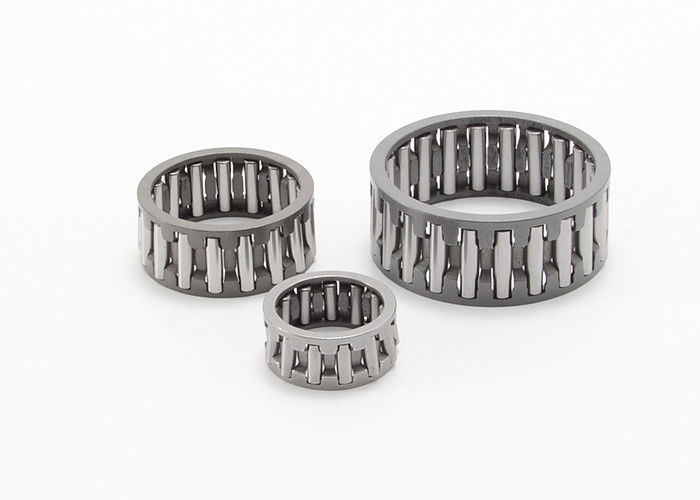

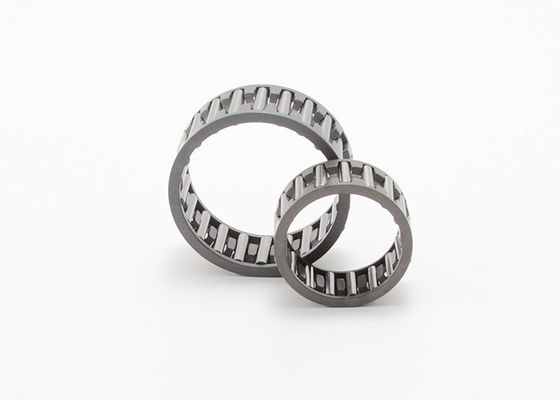

إبرة الأسطوانة والقفص التجمع الصلب قفص صف واحد K55X63X20
بصرف النظر عن مجموعات بكرات الإبرة الكاملة ، فإن أسطوانة الإبرة ومجموعة القفص هي أبسط تصميم لمحمل أسطواني الإبرة.أسطوانة الإبرة وتجميعات القفص مصنوعة من صف واحد أو صف مزدوج وتتكون من قفص وبكرات إبرة.نظرًا لأن ارتفاع القسم الشعاعي يتوافق مباشرةً مع قطر بكرات الإبرة ، فإن أسطوانة الإبرة ومجموعات القفص تسمح بترتيبات المحامل مع أصغر مغلف تصميم شعاعي.إذا تم إنتاج المجاري المائية بدقة هندسية عالية ، فيمكن تحقيق دقة نفاد شعاعي عالية.
نظرًا لعدم وجود حلقة خارجية أو حلقة داخلية ، فإنها تعمل مباشرة على العمود وفي الهيكل.يجب أن يتم تصميم العمود وتجويف السكن كمسار جري بحامل متدحرجة.تتأثر الخلوص الداخلي الشعاعي بالعمود وتفاوتات السكن بالإضافة إلى درجة بكرات الإبرة.يجب وضع أسطوانة الإبرة وتجميعات الأقفاص بشكل محوري عن طريق حلقات مبكرة أو تصميم مناسب للبناء المجاور مع أكتاف الدعامة.
يمكن أن تدعم الأسطوانة ذات الإبرة الشعاعية ومجموعات الأقفاص الأحمال الشعاعية العالية وتسمح بسرعات عالية.فهي تجمع بين مزايا قدرة حمل الحمولة لترتيبات محامل الإبرة الكاملة التكميلية مع مزايا السرعة لمحمل القفص ويسهل تركيبها.
صف واحد إبرة الأسطوانة و قفص تجميع الصلب قفص المواصفات:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| الكود الحالي | الكود الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||
| 48 | K48X54X19 | 39242/48 | 44 | 48 | 54 | 19 | 30000 | 60500 | 7500 |
| K48X54X25 | 59242/48 | 55 | 48 | 54 | 25 | 31000 | 91000 | 7500 | |
| 50 | K50X55X13.5 | 31 | 50 | 55 | 13.5 | 17500 | 36000 | 7500 | |
| K50X55X17 | 49241/50 | 35 | 50 | 55 | 17 | 21400 | 46500 | 7500 | |
| K50X55X20 | 59241/50 | 39.4 | 50 | 55 | 20 | 26000 | 59500 | 7500 | |
| K50X55X30 | 59243/50 | 59.4 | 50 | 55 | 30 | 38500 | 96500 | 7500 | |
| K50X57X18 | 53.4 | 50 | 57 | 18 | 33000 | 62500 | 7000 | ||
| K50X58X20 | 19244/50 | 64.9 | 50 | 58 | 20 | 35000 | 61500 | 7000 | |
| K50X58X25 | 29244/50 | 81 | 50 | 58 | 25 | 43500 | 80500 | 7000 | |
| 52 | K52X57X12 | 24 | 52 | 57 | 12 | 17500 | 36000 | 7000 | |
| 55 | K55X60X20 | 43.4 | 55 | 60 | 20 | 28000 | 65500 | 6500 | |
| K55X60X27 | 60.5 | 55 | 60 | 27 | 37500 | 96500 | 6500 | ||
| K55X60X30 | 68.6 | 55 | 60 | 30 | 40500 | 10300 | 6500 | ||
| K55X61X20 | 56 | 55 | 61 | 20 | 41000 | 11000 | 6500 | ||
| K55X62X18 | 58.4 | 55 | 62 | 18 | 35000 | 69500 | 6500 | ||
| K55X63X15 | 53 | 55 | 63 | 15 | 24500 | 40500 | 6500 | ||
| K55X63X20 | 19243/55 | 73.3 | 55 | 63 | 20 | 39500 | 73500 | 6500 | |
| K55X63X25 | 29243/55 | 88 | 55 | 63 | 25 | 49500 | 99500 | 6500 | |
| K55X63X32 | 117 | 55 | 63 | 32 | 61500 | 129500 | 6500 | ||
| K55X60X40 ZW | 96.5 | 55 | 60 | 40 | 48000 | 132000 | 6500 | ||
| 56 | K56X61X20 | 45 | 56 | 61 | 20 | 27000 | 64500 | 6500 | |
| 58 | K58X63X17 | 42 | 58 | 63 | 17 | 21500 | 63500 | 6000 | |
| K58X64X19 | 53 | 58 | 64 | 19 | 24500 | 77500 | 6000 | ||
| K58X65X18 | 52 | 58 | 65 | 18 | 34500 | 69500 | 6000 | ||
| K58X65X38 ZW | 106 | 58 | 65 | 38 | 48500 | 106500 | 6000 | ||
| 60 | K60X65X20 | 49241/60 | 50.5 | 60 | 65 | 20 | 29000 | 71500 | 6000 |
| K60X65X30 | 69241/60 | 71.2 | 60 | 65 | 30 | 42000 | 115500 | 6000 | |
| K60X68X20 | 19243/60 | 79 | 60 | 68 | 20 | 43000 | 84500 | 5500 | |
| K60X68X23 | 94 | 60 | 68 | 23 | 49000 | 100500 | 5500 | ||
| K60X68X25 | 29243/60 | 97 | 60 | 68 | 25 | 52500 | 110500 | 5500 | |
| K60X68X27 | 98 | 60 | 68 | 27 | 59000 | 120500 | 6000 | ||
| K60X75X42 | 240 | 60 | 75 | 42 | 11300 | 19200 | 5500 | ||
| K60X66X33 ZW | 104 | 60 | 66 | 33 | 45500 | 111500 | 6000 | ||
| K60X66X40 ZW | 116 | 60 | 66 | 40 | 57500 | 150500 | 5500 | ||
| K60X68X30 ZW | 136 | 60 | 68 | 30 | 44000 | 87500 | 5500 | ||
| K60X68X34 ZW | 140 | 60 | 68 | 34 | 47500 | 95500 | 5500 | ||
| 62 | K62X70X40 ZW | 147.5 | 62 | 70 | 40 | 65500 | 145500 | 5500 | |
| 63 | K63X70X21 | 75 | 63 | 70 | 21 | 45000 | 100500 | 5500 | |
| 64 | K64X70X16 | 53 | 64 | 70 | 16 | 27500 | 59500 | 5500 | |
| 65 | K65X70X20 | 49241/65 | 49 | 65 | 70 | 20 | 30000 | 76500 | 5500 |
| K65X70X30 | 83 | 65 | 70 | 30 | 43500 | 93500 | 5500 | ||
| K65X73X23 | 100 | 65 | 73 | 23 | 45500 | 93500 | 5000 | ||
| K65X73X30 | 39243/65 | 126 | 65 | 73 | 30 | 56500 | 122500 | 5000 | |
| 68 | K68X74X20 | 49241/68 | 65 | 68 | 74 | 20 | 35000 | 83500 | 5000 |
| K68X74X30 | 69241/68 | 97 | 68 | 74 | 30 | 46000 | 117500 | 5000 | |
| K68X74X35 ZW | 79241/68 | 116 | 68 | 74 | 35 | 48000 | 124500 | 5000 | |
| K68X75X20 | 120 | 68 | 75 | 32 | 53500 | 127500 | 4500 | ||
| 70 | K70X76X20 | 49241/70 | 70 | 70 | 76 | 20 | 35500 | 85500 | 4500 |
| K70X76X30 | 69241/70 | 100 | 70 | 76 | 30 | 51500 | 138500 | 4500 | |
| K70X78X25 | 29243/70 | 115 | 70 | 78 | 25 | 51500 | 111500 | 4500 | |
| K70X78X30 | 39243/70 | 136 | 70 | 78 | 30 | 59500 | 134500 | 4500 | |
| K70X80X30 | 29244/70 | 150 | 70 | 80 | 30 | 72500 | 147500 | 4500 | |
| K70X78X46 ZW | 230 | 70 | 78 | 46 | 77500 | 18800 | 4500 | ||
| 72 | K72X80X20 | 19243/72 | 94 | 72 | 80 | 20 | 41000 | 84500 | 4500 |
| 73 | K73X79X20 | 69 | 73 | 79 | 20 | 36500 | 99500 | 4500 | |
| 75 | K75X81X20 | 49241/75 | 72 | 75 | 81 | 20 | 37000 | 93500 | 4500 |
| K75X81X30 | 69241/75 | 106 | 75 | 81 | 30 | 51500 | 142000 | 4500 | |
| K75X83X23 | 113 | 75 | 83 | 23 | 49500 | 108000 | 4000 | ||
| K75X83X30 | 39243/75 | 147 | 75 | 83 | 30 | 91500 | 142000 | 4000 | |
| K75X83X35 ZW | 49243/75 | 165 | 75 | 83 | 35 | 62500 | 146500 | 4000 | |
| K75X83X40 ZW | 59243/75 | 190 | 75 | 83 | 40 | 72500 | 176500 | 4000 | |
| 80 | K80X86X20 | 49241/80 | 76 | 80 | 86 | 20 | 38000 | 97500 | 4000 |
| K80X86X30 | 69241/80 | 114 | 80 | 86 | 30 | 55500 | 158500 | 4000 | |
| K80X88X30 | 39243/80 | 141 | 80 | 88 | 30 | 71500 | 178500 | 4000 | |
| K80X88X40 ZW | 59243/80 | 204 | 80 | 88 | 40 | 75500 | 191500 | 4000 | |
| K80X88X46 ZW | 69243/80 | 235 | 80 | 88 | 46 | 87500 | 23000 | 4000 | |
| 85 | K85X92X20 | 29241/85 | 96 | 85 | 92 | 20 | 44000 | 107500 | 3500 |
| 90 | K90X97X20 | 29241/90 | 103 | 90 | 97 | 20 | 44500 | 112500 | 3000 |
| K90X98X27 | 150 | 90 | 98 | 27 | 60500 | 149500 | 3000 | ||
| K90X98X30 | 39242/90 | 172 | 90 | 98 | 30 | 67500 | 171500 | 3000 | |
| 95 | K95X102X20 | 29241/95 | 110 | 95 | 102 | 20 | 45500 | 122500 | 2900 |
| K95X103X30 ZW | 39242/95 | 177 | 95 | 103 | 30 | 68500 | 179500 | 2900 | |
| K95X103X40 ZW | 59242/95 | 250 | 95 | 103 | 40 | 82500 | 227500 | 2900 | |
| 100 | K100X107X21 | 120 | 100 | 107 | 21 | 47500 | 126500 | 2700 | |
| K100X108X27 | 176 | 100 | 108 | 27 | 56500 | 142500 | 2700 | ||
| K100X108X30 | 39242/100 | 190 | 100 | 108 | 30 | 70500 | 187500 | 2700 | |
| 105 | K105X112X21 | 123 | 105 | 112 | 21 | 47000 | 126500 | 2500 | |
| K105X113X30 | 39242/105 | 198 | 105 | 113 | 30 | 71500 | 196500 | 2500 |
| 110 | K110X117X24 | 146 | 110 | 117 | 24 | 55500 | 157500 | 2300 | |
| K110X118X30 | 39244/110 | 217 | 110 | 118 | 30 | 77500 | 218500 | 2300 | |
| 115 |
K115X123X27 |
200 | 115 | 123 | 27 | 63000 | 170000 | 4100 | |
| K115X125X35 | 115 | 125 | 35 | 63000 | 170000 | 4100 | |||
| K115X125X40 | 115 | 125 | 40 | 65000 | 175000 | 4100 | |||
| 120 | K120X127X24 | 165 | 120 | 127 | 24 | 59000 | 174000 | 4000 | |
| 125 | K125X133X35 | 275 | 125 | 133 | 35 | 86000 | 260000 | 3800 | |
| 130 | K130X137X24 | 170 | 130 | 137 | 24 | 61000 | 186000 | 3700 | |
| 145 | K145X153X26 | 262 | 145 | 153 | 26 | 74000 | 225000 | 3300 | |
| 155 | K155X163X26 | 265 | 155 | 163 | 26 | 75000 | 236000 | 3100 | |
| 160 | K160X170X46 | 550 | 160 | 170 | 46 | 152000 | 510000 | 3000 | |
| 165 | K165X173X26 | 320 | 165 | 173 | 26 | 81000 | 265000 | 3000 | |
| 175 | K175X183X32 | 400 | 175 | 183 | 32 | 99000 | 350000 | 2700 | |
| 185 | K185X195X37 | 607 | 185 | 195 | 37 | 128000 | 425000 | 2600 | |
| 195 | K195X205X37 | 620 | 195 | 205 | 37 | 133000 | 450000 | 2500 | |
| 210 | K210X220X42 | 740 | 210 | 220 | 42 | 154000 | 560000 | 2300 | |
| 220 | K220X230X42 | 790 | 220 | 230 | 42 | 158000 | 590000 | 2200 | |
| 240 | K240X250X42 | 850 | 240 | 250 | 42 | 164000 | 630000 | 2000 | |
| 265 | K265X280X50 | 1810 | 265 | 280 | 50 | 255000 | 860000 | 1800 |
