تفاصيل المنتج:
|
| اسم: | آلة أسطوانية إبرة مع حلقة داخلية قابلة للإزالة | نوع الإبرة: | آلة تحمل إبرة مع حلقة داخلية |
|---|---|---|---|
| مادة: | الكروم الصلب 100Cr6 ، GCr15 ، AISI 52100 | نوع الحلقة الخارجية: | تشكيله (صلبة) |
| نوع الاغلاق: | فتح | ميزة المحاذاة: | بدون |
| قفص: | صفيحة معدنية | طلاء: | بدون |
| عدد الشفاه ، الحلقة الخارجية: | 2 | التخليص الداخلي الشعاعي: | CN |
| ميزة إعادة التشحيم: | أخدود التشحيم وفتحة الزيت على الحلقة الخارجية | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | محمل أسطواني إبرة صف واحد,محمل إبرة مشفه gcr15,محمل إبرة مشفه NA4912 |
||

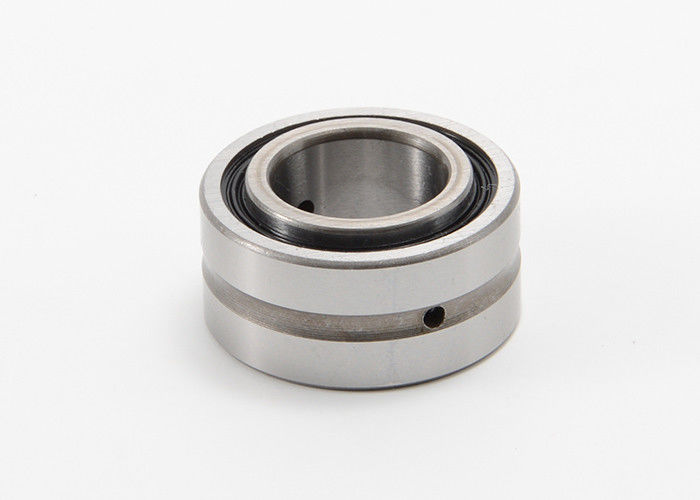

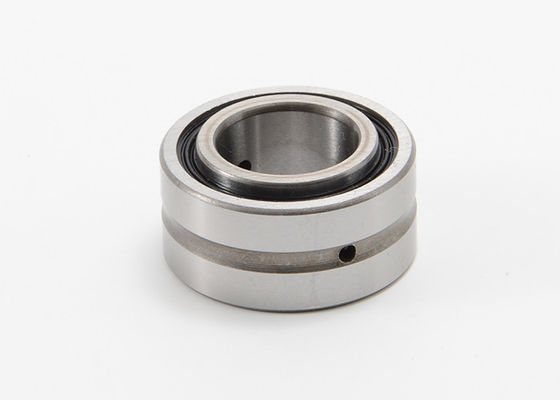

آلة أسطوانية إبرة مع حلقة داخلية قابلة للإزالة وشفاه NA4912
تشتمل محامل الإبرة ذات الصف الواحد على بكرات أسطوانية ذات قطر صغير بالنسبة لطولها.بسبب العدد الكبير من البكرات ، فإن المحامل لديها قدرة تحميل عالية.تشتمل الحلقة الخارجية على شفتين متكاملتين لتوجيه المحمل محوريًا وأخدود حلقي به ثقب أو أكثر من فتحات التزييت لتسهيل إعادة التشحيم.

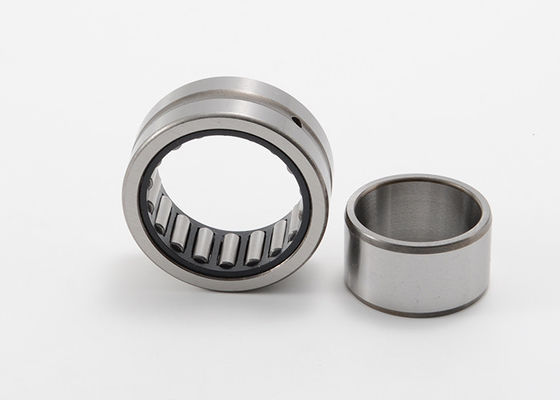

الحلقة الداخلية ليس لها كتف في هذا الاتجاه.لهذا الغرض ، يمكن تركيب الحلقة الداخلية والحلقة الخارجية ومجموعة كاملة من الإبر والقفص على التوالي.هذا المحمل لا يحد من التحول المحوري للعمود والغلاف الخارجي.حيث أن القفص يفصل الإبر وذلك لتقليل الاحتكاك.يمكن استخدامه للأجزاء ذات السرعة الدورانية العالية.
آلة أسطواني إبرة مع حلقة داخلية قابلة للإزالة وبمواصفات الشفاه:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||||
| الكود الحالي | الكود الأصلي | د | مهاجم | د | ب | متحرك | ثابتة | بترول | |||
| مم | ز | مم | ن | دورة في الدقيقة | |||||||
| 50 | NKI 50/25 | TAFI506825 | 262 | 50 | 55 | 68 | 25 | 32000 | 78000 | 7500 | |
| NA4910 | 4544910 | 264 | 50 | 58 | 72 | 22 | 41000 | 72000 | 7500 | ||
| NA5910 | 50 | 58 | 72 | 30 | |||||||
| NA6910 | 6534910 | 457 | 50 | 58 | 72 | 40 | 68000 | 135000 | 7500 | ||
| NKIS50 | 510 | 50 | 60 | 80 | 28 | 60000 | 95000 | 7500 | |||
| NKI 50/35 | TAFI506835 | 50 | 55 | 68 | 35 | 53000 | 118000 | 7500 | |||
| 55 | NKI 55/35 | 357 | 55 | 60 | 72 | 35 | 48000 | 126800 | 7500 | ||
| NA4911 | 4544911 | 386 | 55 | 63 | 80 | 25 | 50600 | 96580 | 7500 | ||
| NA5911 | 55 | 63 | 80 | 34 | |||||||
| NA6911 | 6534911 | 790 | 55 | 63 | 80 | 45 | 82560 | 172000 | 7500 | ||
| 60 | NKI 60/25 | 388 | 60 | 68 | 82 | 25 | 35500 | 85000 | 7000 | ||
| NA4912 | 4544912 | 412 | 60 | 68 | 85 | 25 | 52800 | 110500 | 6500 | ||
| NA5912 | 614 | 60 | 68 | 85 | 34 | ||||||
| NA6912 | 6534612 | 798 | 60 | 68 | 85 | 45 | 88500 | 186000 | 6500 | ||
| NKIS60 | 550 | 60 | 70 | 90 | 28 | 65000 | 110000 | 6500 | |||
| 65 | NA4913 | 4544913 | 435 | 65 | 72 | 90 | 25 | 57500 | 110500 | 6500 | |
| NA6913 | 6534913 | 821 | 65 | 72 | 90 | 45 | 87600 | 194500 | 6500 | ||
| NKI 65/25 | 65 | 73 | 90 | 25 | 53000 | 100000 | 6500 | ||||
| NKI 65/35 | 65 | 73 | 90 | 35 | 75000 | 156000 | 6500 | ||||
| 70 | NA4914 | 4544914 | 712 | 70 | 80 | 100 | 30 | 79000 | 154000 | 5500 | |
| NA6914 | 6534914 | 1326 | 70 | 80 | 100 | 54 | 121000 | 263000 | 5500 | ||
| NKI 70/35 | 70 | 80 | 95 | 35 | 78000 | 184000 | 5500 | ||||
| 75 | NA4915 | 4544915 | 765 | 75 | 85 | 105 | 30 | 82000 | 158000 | 5500 | |
| NA5915 | 1130 | 75 | 85 | 105 | 40 | ||||||
| NA6915 | 6534915 | 1429 | 75 | 85 | 105 | 54 | 128000 | 272000 | 5500 | ||
| 80 | NA4916 | 4544916 | 870 | 80 | 90 | 110 | 30 | 81000 | 170500 | 5500 | |
| NA6916 | 6534916 | 1510 | 80 | 90 | 110 | 54 | 130500 | 280600 | 5000 | ||
| NKI 80/35 | 80 | 90 | 110 | 35 | 103000 | 208000 | 5000 | ||||
| 85 | NKI 85/26 | 85 | 95 | 115 | 26 | 73000 | 137000 | 4800 | |||
| NKI 85/36 | 1040 | 85 | 95 | 115 | 36 | 107000 | 223000 | 4800 | |||
| NA4917 | 4544917 | 1250 | 85 | 100 | 120 | 35 | 111000 | 237000 | 4600 | ||
| NA6917 | 6534917 | 2200 | 85 | 100 | 120 | 63 | 166000 | 400000 | 4600 | ||
| 90 | NKI 90/26 | 90 | 100 | 120 | 26 | 26000 | 146000 | 4600 | |||
| NA4918 | 4544918 | 1312 | 90 | 105 | 125 | 35 | 114000 | 250000 | 4600 | ||
| NA6918 | 6534918 | 2310 | 90 | 105 | 125 | 63 | 172000 | 425000 | 4600 | ||
| 95 | NA4919 | 4544919 | 1371 | 95 | 110 | 130 | 35 | 116000 | 260000 | 4200 | |
| NA6919 | 6534919 | 2500 | 95 | 110 | 130 | 63 | 174000 | 440000 | 4200 | ||
| NKI 95/26 | 95 | 105 | 125 | 26 | 78000 | 115000 | 4200 | ||||
| NKI 95/36 | 95 | 105 | 125 | 36 | 114000 | 250000 |
4200 |
||||
| 100 | NA4920 | 4544920 | 1900 | 100 | 115 | 140 | 40 | 12000 | 274000 | 4000 |
| NKI100 / 30 | 100 | 110 | 130 | 30 | 98000 | 210000 | 4000 | |||
| 110 | NA4922 | 4544922 | 2070 | 110 | 125 | 150 | 40 | 132000 | 290000 | 3700 |
| NA4822 | 1080 | 110 | 120 | 140 | 30 | 94000 | 216000 | 3900 | ||
| 120 | NA4924 | 4544924 | 2860 | 120 | 135 | 165 | 45 | 181000 | 890000 | 3400 |
| NA4824 | 1170 | 120 | 130 | 150 | 30 | 99000 | 239000 | 3600 | ||
| 130 | NA4926 | 4544926 | 3900 | 130 | 150 | 180 | 50 | 223000 | 470000 | 3100 |
| NA4826 | 1810 | 130 | 145 | 165 | 35 | 118000 | 310000 | 3200 | ||
| 140 | NA4928 | 4544928 | 4150 | 140 | 160 | 190 | 50 | 209000 | 500000 | 2900 |
| NA4828 | 1920 | 140 | 155 | 175 | 35 | 120000 | 325000 | 3000 | ||
| 150 | NA4830 | 2720 | 150 | 165 | 190 | 40 | 152000 | 400000 | 2800 | |
| 160 | NA4832 | 2890 | 160 | 175 | 200 | 40 | 160000 | 435000 | 2700 | |
| 170 | NA4834 | 3960 | 170 | 185 | 215 | 45 | 185000 | 510000 | 2500 | |
| 180 | NA4836 | 4200 | 180 | 195 | 225 | 45 | 194000 | 550000 | 2400 | |
| 190 | NA4838 | 5600 | 190 | 210 | 240 | 50 | 227000 | 690000 | 2300 | |
| 200 | NA4840 | 5840 | 200 | 220 | 250 | 50 | 230000 | 720000 | 2200 | |
| 220 | NA4844 | 6380 | 220 | 240 | 270 | 50 | 243000 | 790000 | 2000 | |
| 240 | NA4848 | 10000 | 240 | 265 | 300 | 60 | 355000 | 1080000 | 1800 | |
| 260 | NA4852 | 4524852 | 11300 | 260 | 285 | 320 | 60 | 370000 | 1160000 | 1700 |
