تفاصيل المنتج:
|
| اسم: | شعاعي الثقيلة إبرة أسطواني | نوع الإبرة: | محامل أسطوانية بإبرة سباق مُشكلة بدون حلقة داخلية |
|---|---|---|---|
| تحمل المواد: | 52100 تحمل الصلب | نسيج: | فتح ، لا ختم |
| التجنيب (قفص): | نعم ، مع القفص | عدد صفوف البكرات: | صف واحد |
| عناصر المتداول: | بكرات إبرة دقيقة موجهة قفص | نوع ثقب التشحيم: | التزييت الحلقي أخدود وثقب |
| ميزات أخرى: | 2 Rib Outer Ring | 2 الضلع الدائري الخارجي | Steel Cage | قفص حديدي | | حسب الطلب: |
قياسي أو مخصص متاح |
|
| تسليط الضوء: | 52100 محامل إبرة شديدة التحمل,محامل أسطوانية شعاعية صف واحد,محامل أسطوانية شعاعية MR 22 N |
||

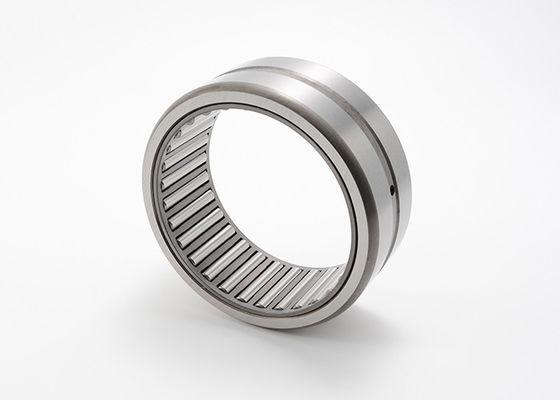

شعاعي إبرة أسطوانية للخدمة الشاقة لا يوجد حلقة داخلية عرض ضيق MR 22 N
تتكون مجموعة المحامل غير المثبتة من خلال مداخل آلية دقيقة صلبة ومجاري مياه خارجية مع إما مكمل كامل أو عناصر درفلة بإبرة منفصلة (قفص).اعتمادًا على يمكن أن يكون ركوب الأرض أو الأسطوانة ومتوفر مع العديد من خيارات الختم.توفر محامل إبرة السباق المشكّلة حلاً مضادًا للاحتكاك عند دعم الأعمدة الدوارة بأحمال شعاعية.
شعاعي إبرة أسطوانية شديدة التحمل لا حلقة داخلية عرض ضيق سلسلة MR التفاصيل:
|
تحمل رمز |
الحلقة الداخلية |
ب | د | دبليو | W1 | ح | ص | ||
| +.0000 | تول. | +.0000 | تول. |
+.000 -0.005 |
+.000 -0.005 |
حفرة ديا. | الأعلى. | ||
| السيد 10 إن | مي 6 إن | .3750 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| السيد 10 إن | مي 7 إن | .4375 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| السيد 10 | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | .025 |
| السيد 12 ن | مي 8 إن | .5000 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 12 ن | مي 9 إن | .5625 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 12 | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 14 إن | مي 10 إن | .6250 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 14 إن | مي 11 إن | .6875 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 14 | مي 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 16 إن | مي 12 إن | .7500 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 16 إن | مي 13 إن | .8125 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| السيد 16 | MI 12 | .7500 | -.0004 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 16 | MI 13 | .8125 | -.0004 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 18 إن | مي 14 إن | .8750 | -.0005 | 1.6250 | -.0005 | 1.000 | 1.010 | 3/32 | .040 |
| السيد 18 إن | مي 15 إن | .9375 | -.0005 | 1.6250 | -.0005 | 1.000 | 1.010 | 3/32 | .040 |
| السيد 18 | مي 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 18 | MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 20 إن | مي 16 إن | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.000 | 1.010 | 3/32 | .040 |
| السيد 20 | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 22 إن | مي 18 إن | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.000 | 1.010 | 3/32 | .040 |
| السيد 22 | مي 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 22 | MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 24 ن | MI 20N | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.000 | 1.010 | 3/32 | .060 |
| السيد 24 | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 24 | مي 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 26 ن | مي 21 إن | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.000 | 1.010 | 3/32 | .060 |
| السيد 26 | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 26 | MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 28 ن | مي 24 إن | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.000 | 1.010 | 3/32 | .060 |
| السيد 28 | مي 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 28 | مي 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 28 | MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 30 | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 31 | MI 26 2S | 1.6250 | -.0005 | 2.5000 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 32 ن | مي 26 إن | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.000 | 1.010 | 3/32 | .060 |
| السيد 32 | مي 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 32 | مي 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 32 | مي 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 36 إن | مي 28 إن | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.500 | 1.510 | 1/8 | .060 |
| السيد 36 | مي 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| السيد 36 | MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| السيد 40 إن | مي 32 إن | 2.0000 | -.0005 | 3.2500 | -.0008 | 1.500 | 1.510 | 1/8 | .080 |
| السيد 40 | مي 31 | 1.9375 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 40 | مي 32 | 2.0000 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 40 | مي 34 | 2.1250 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
|
تحمل رمز |
الحلقة الداخلية |
رمح ديا. | تصنيف الحمل الأساسي | ||||
| روتات.الفتحة | تول. | رمح STAT | تول. | STA. | دين. | ||
| السيد 10 إن | مي 6 إن | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| السيد 10 إن | مي 7 إن | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
| السيد 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
| MR12 ن | مي 8 إن | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| السيد 12 ن | مي 9 إن | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
| السيد 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
| السيد 14 إن | مي 10 إن | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| السيد 14 إن | مي 11 إن | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
| السيد 14 | مي 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
| السيد 16 إن | مي 12 إن | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
| السيد 16 إن | مي 13 إن | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
| السيد 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
| السيد 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
| السيد 18 إن | مي 14 إن | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| السيد 18 إن | مي 15 إن | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
| السيد 18 | مي 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
| السيد 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
| السيد 20 إن | مي 16 إن | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| السيد 20 | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
| السيد 22 إن | مي 18 إن | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 |
| السيد 22 | مي 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 19700 | 12100 |
| السيد 22 | MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 19700 | 12100 |
| السيد 24 ن | مي 20 إن | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 |
| السيد 24 | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 20800 | 13000 |
| السيد 24 | مي 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 20800 | 13000 |
| السيد 26 ن | مي 21 إن | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 1060 |
| السيد 26 | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 22100 | 13300 |
| السيد 26 | MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 22100 | 13300 |
| السيد 28 ن | مي 24 إن | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 |
| السيد 28 | مي 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 24400 | 14100 |
| السيد 28 | مي 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 24400 | 14100 |
| السيد 28 | MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 24400 | 14400 |
| السيد 30 | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 25600 | 14400 |
| السيد 31 | MI 26 2S | 1.6255 | -.0005 | 1.6246 | -.0005 | 22400 | 12400 |
| السيد 32 ن | مي 26 إن | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 |
| السيد 32 | مي 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 27900 | 15200 |
| السيد 32 | مي 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 27900 | 15200 |
| السيد 32 | مي 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 27900 | 15200 |
| السيد 36 إن | مي 28 إن | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| السيد 36 | مي 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 47400 | 26000 |
| السيد 36 | MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 47400 | 26000 |
| السيد 40 إن | مي 32 إن | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 |
| السيد 40 | مي 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 52100 | 27200 |
| السيد 40 | مي 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 52100 | 27200 |
| السيد 40 | مي 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 52100 | 27200 |
