تفاصيل المنتج:
|
| اسم: | محامل الإبرة الثقيلة | نوع الإبرة: | محامل إبرة السباق المشكّلة مع الحلقة الخارجية - بدون حلقة داخلية |
|---|---|---|---|
| عدد صفوف البكرات: | صف واحد | مادة الختم: | غير مختوم |
| التجنيب (قفص): | نعم | عناصر المتداول: | إبر دقيقة موجهة للقفص |
| بوصة - متري: | بوصة | تحمل المواد: | تحمل جودة الصلب |
| ميزات أخرى: | أخدود التزييت الحلقي | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | محمل أسطواني ذو نهاية مفتوحة غير مختوم,محمل إبرة قفص شديد التحمل,محمل إبرة قفص MR 48 |
||

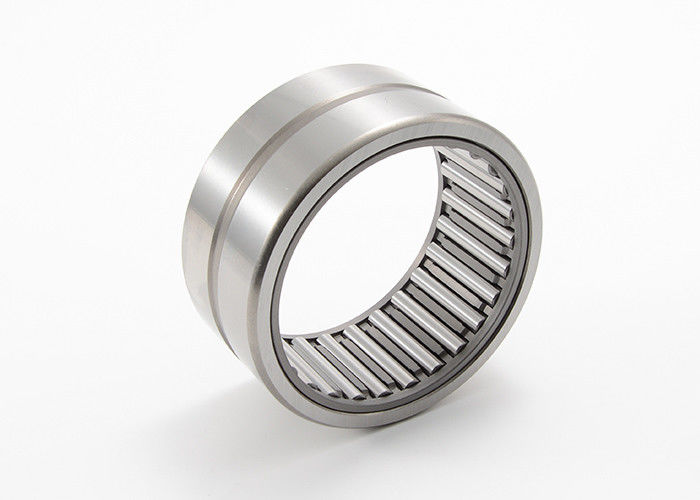

محامل إبرة السباق الثقيلة بدون حلقة داخلية ، نوع مفتوح ، مقاس بوصة
محامل الإبرة ذات القفص الثقيل هي نوع من محامل الأسطوانة التي تستخدم قفصًا أو تجنيبًا لفصل وتوجيه بكرات الإبرة.تم تصميم هذه المحامل للتعامل مع الأحمال الشعاعية العالية بهيكل مدمج وخفيف الوزن.
تكون بكرات الإبرة الموجودة في هذه المحامل أرق بكثير في القطر مقارنة بالقطر الخارجي للمحامل.يسمح هذا التصميم بتلامس مساحة سطح أعلى بين البكرات ومضمار السباق ، مما يتيح لها دعم الأحمال الثقيلة مع الحفاظ على مساحة صغيرة.
يخدم القفص أو التجنيب في محامل الإبرة ذات الأقفاص الشاقة العديد من الوظائف المهمة.إنها تحافظ على التباعد المناسب بين بكرات الإبرة ، مما يضمن توزيع الحمل بشكل متساوٍ ويقلل الاحتكاك بين البكرات.يعمل القفص أيضًا كدليل ، حيث يمنع البكرات من الانحراف أو الاتصال ببعضها البعض بشكل مفرط.
تُستخدم هذه المحامل بشكل شائع في تطبيقات مختلفة عبر صناعات مختلفة.إنها مناسبة بشكل خاص للتطبيقات التي تكون فيها المساحة محدودة ، وتتطلب سعة تحميل عالية.تتضمن بعض التطبيقات النموذجية ناقل حركة السيارات ، والأدوات الكهربائية ، وآلات الطباعة ، وآلات النسيج ، والمعدات الزراعية.
الميزات والفوائد:
تشكيله العرق الخارجي
عند اختيار محامل الإبرة ذات الأقفاص الثقيلة ، من المهم مراعاة عوامل مثل سعة التحميل المطلوبة وظروف التشغيل والسرعة والأبعاد المحددة اللازمة لتطبيقك.
لا تتردد في الاتصال بنا ، فالفنيون والمهندسون لدينا سعداء لتقديم المواصفات والإرشادات التفصيلية الخاصة بك للمساعدة في اختيار المحمل الأنسب لمتطلباتك.
الثقيلة آلة سباق إبرة المحامل MR سلسلة المواصفات:
|
تحمل رمز |
الحلقة الداخلية |
ب | د | دبليو | W1 | ح | ر | ||
| +.0000 | تول. | +.0000 | تول. |
+.000 -0.005 |
+.000 -0.005 |
حفرة ديا. | الأعلى. | ||
| السيد 44 إن | مي 36 إن | 2.2500 | -.0006 | 3.5000 | -.0008 | 1.500 | 1.510 | 1/8 | .080 |
| السيد 44 | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 44 | مي 36 | 2.2500 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 48 ن | مي 40 إن | 2.5000 | -.0006 | 3.7500 | -.0008 | 1.500 | 1.510 | 1/8 | .080 |
| السيد 48 | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 48 | مي 39 | 2.4375 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 48 | مي 40 | 2.5000 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| السيد 52 | مي 42 | 2.6250 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 3/16 | .080 |
| السيد 52 | مي 44 | 2.7500 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 3/16 | .080 |
| السيد 56 إن | مي 48 إن | 3.0000 | -.0006 | 4.5000 | -.0008 | 1.750 | 1.760 | 3/16 | .080 |
| ر م 56 | مي 46 | 2.8750 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | .080 |
| ر م 56 | مي 47 | 2.9375 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | .080 |
| ر م 56 | MI 48 | 3.0000 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | .080 |
| السيد 60 | مي 50 | 3.1250 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 60 | مي 52 | 3.2500 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 64 | مي 54 | 3.3750 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 64 | MI 56 | 3.5000 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 68 | مي 58 | 3.6250 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 68 | مي 60 | 3.7500 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| السيد 72 | مي 62 | 3.8750 | -.0008 | 6.0000 | -.0010 | 2.250 | 2.260 | 3/16 | .100 |
| السيد 80 | مي 64 | 4.0000 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 3/16 | .100 |
| السيد 80 | MI 68 | 4.2500 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 3/16 | .100 |
| السيد 88 إن | مي 72 إن | 4.5000 | -.0008 | 7.0000 | -.0010 | 2.500 | 2.515 | 3/16 | .100 |
| السيد 88 | مي 72 | 4.5000 | -.0008 | 7.0000 | -.0010 | 3.000 | 3.015 | 3/16 | .100 |
| السيد 96 إن | مي 80 إن | 5.0000 | -.0010 | 7.5000 | -.0012 | 2.500 | 2.515 | 1/4 | .120 |
| السيد 96 | مي 80 | 5.0000 | -.0010 | 7.5000 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| السيد 104 إن | مي 88 إن | 5.5000 | -.0010 | 8.0000 | -.0012 | 2.500 | 2.515 | 1/4 | .120 |
| ر م 104 | MI 88 | 5.5000 | -.0010 | 8.0000 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| السيد 116 | MI 96 | 6.0000 | -.0010 | 9.1250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| السيد 124 | مي 104 | 6.5000 | -.0010 | 9.6250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| السيد 132 | مي 112 | 7.0000 | -.0010 | 10.1250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| ر م 140 | MI 120 | 7.5000 | -.0012 | 10.6250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
| السيد 148 | MI 128 | 8.0000 | -.0012 | 11.1250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
|
تحمل رمز |
الحلقة الداخلية |
رمح ديا. | تصنيف الحمل الأساسي | ||||
| استدارة.الفتحة | تول. | ستات.الفتحة | تول. | STA. | دين. | ||
| السيد 44 إن | مي 36 إن | 2.2508 | -.0008 | 2.2497 | -.0008 | 46700 | 24500 |
| السيد 44 | MI 35 | 2.1883 | -.0008 | 2.1872 | -.0008 | 56700 | 28400 |
| السيد 44 | مي 36 | 2.2508 | -.0008 | 2.2497 | -.0008 | 56700 | 28400 |
| السيد 48 ن | مي 40 إن | 2.5008 | -.0008 | 2.4997 | -.0008 | 52300 | 26100 |
| السيد 48 | MI 38 | 2.3758 | -.0008 | 2.3747 | -.0008 | 63400 | 30300 |
| السيد 48 | مي 39 | 2.4383 | -.0008 | 2.4372 | -.0008 | 63400 | 30300 |
| السيد 48 | مي 40 | 2.5008 | -.0008 | 2.4997 | -.0008 | 63400 | 30300 |
| السيد 52 | مي 42 | 2.6258 | -.0008 | 2.6247 | -.0008 | 64400 | 29900 |
| السيد 52 | مي 44 | 2.7508 | -.0008 | 2.7497 | -.0008 | 64400 | 29900 |
| السيد 56 إن | مي 48 إن | 3.0008 | -.0008 | 2.9997 | -.0008 | 71600 | 31300 |
| ر م 56 | مي 46 | 2.8758 | -.0008 | 2.8747 | -.0008 | 83500 | 35900 |
| ر م 56 | مي 47 | 2.9383 | -.0008 | 2.9372 | -.0008 | 83500 | 35900 |
| ر م 56 | MI 48 | 3.0008 | -.0008 | 2.9997 | -.0008 | 83500 | 35900 |
| السيد 60 | مي 50 | 3.1260 | -.0010 | 3.1246 | -.0010 | 87100 | 36500 |
| السيد 60 | مي 52 | 3.2510 | -.0010 | 3.2496 | -.0010 | 87100 | 36500 |
| السيد 64 | مي 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 93800 | 38000 |
| MR-64 | MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 93800 | 38000 |
| السيد 68 | مي 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 101000 | 39500 |
| السيد 68 | مي 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 101000 | 39500 |
| السيد 72 | مي 62 | 3.8758 | -.0010 | 3.8746 | -.0010 | 130000 | 60300 |
| السيد 80 | مي 64 | 4.0008 | -.0010 | 3.9996 | -.0010 | 148000 | 64600 |
| السيد 80 | MI 68 | 4.2508 | -.0010 | 4.2496 | -.0010 | 148000 | 64600 |
| السيد 88 إن | مي 72 إن | 4.5008 | -.0010 | 4.4996 | -.0010 | 169800 | 70200 |
| السيد 88 | مي 72 | 4.5008 | -.0010 | 4.4996 | -.0010 | 220000 | 85700 |
| السيد 96 إن | مي 80 إن | 5.0010 | -.0010 | 4.9995 | -.0010 | 177000 | 71000 |
| السيد 96 | مي 80 | 5.0010 | -.0010 | 4.9995 | -.0010 | 228000 | 86600 |
| السيد 104 إن | مي 88 إن | 5.5010 | -.0010 | 5.4995 | -.0010 | 183000 | 71700 |
| ر م 104 | MI 88 | 5.5010 | -.0010 | 5.4995 | -.0010 | 237000 | 87500 |
| السيد 116 | MI 96 | 6.0012 | -.0012 | 5.9995 | -.0012 | 234000 | 95200 |
| السيد 124 | مي 104 | 6.5012 | -.0012 | 6.4995 | -.0012 | 252000 | 99100 |
| السيد 132 | مي 112 | 7.0012 | -.0012 | 6.9995 | -.0012 | 270000 | 103000 |
| ر م 140 | MI 120 | 7.5010 | -.0012 | 7.4995 | -.0012 | 280000 | 104000 |
| السيد 148 | MI 128 | 8.0010 | -.0012 | 7.9995 | -.0012 | 292000 | 108000 |
