تفاصيل المنتج:
|
| اسم: | محامل أسطوانية بإبرة صلبة مع أختام | نوع محدد: | محمل آلة مع حلقة داخلية / محمل آلي بدون حلقة داخلية |
|---|---|---|---|
| نوع الحلقة الخارجية: | تشكيله (صلبة) | تحمل المواد: | الكروم الصلب 100Cr6 |
| حلول الختم: | ختم على جانب واحد أو ختم على كلا الجانبين | نوع الختم: | اتصال |
| ميزة إعادة التشحيم:: | مع تزييت الأخدود والفتحة | فئة التسامح: | عادي |
| عدد الشفاه ، الحلقة الخارجية:: | 2 | عدد الصفوف: | 1 |
| نطاق الحرارة الشغالة: | -30 درجة مئوية إلى 120 درجة مئوية | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | NA6904 2RS كروي إبرة,RNA 4908 RS محمل كروي,آلة تشكيل na 6904 تحمل |
||

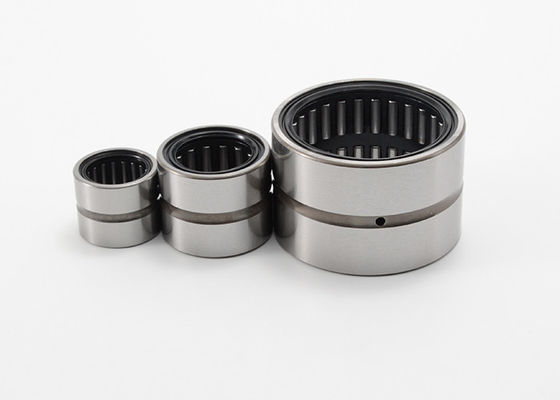

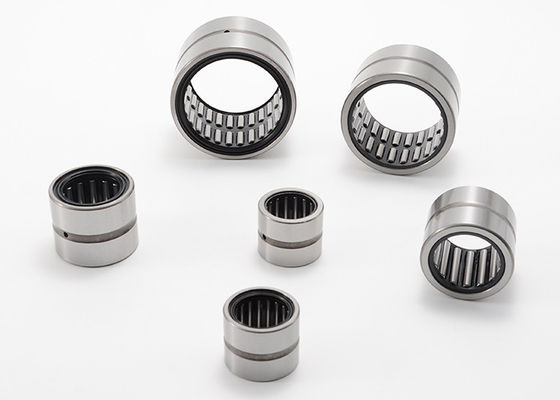

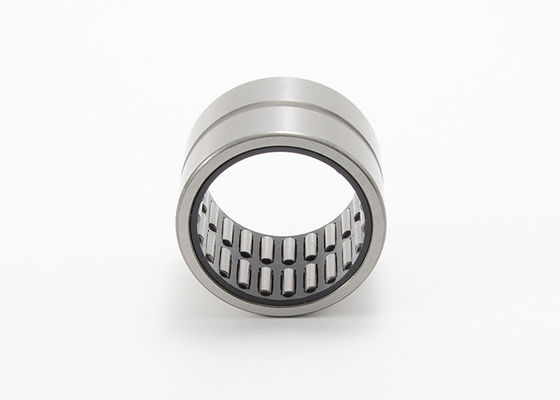

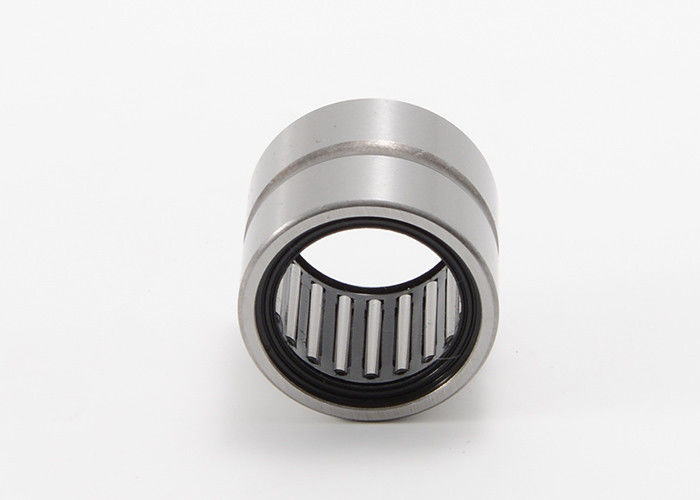

محامل أسطوانية بإبرة صلبة مع أختام NA6904 2RS RNA 4908 RS
يتم استخدام محامل بكرات الإبرة عندما لا تكون سعة حمل الأحمال أو دقة محامل بكرة إبرة الكأس المسحوبة ذات النهايات المفتوحة كافية ولا تكون سعة التحميل العالية لمحامل الأسطوانات الأسطوانية مطلوبة بعد.
تضع محامل بكرة الإبرة متطلبات أقل على دقة الأبعاد والدقة الهندسية وصلابة البناء المجاور من محامل الإبرة ذات النهايات المفتوحة وبنهاية مغلقة.
المحامل القياسية هي:
محامل أسطوانية بإبرة مع أضلاع ، مع أو بدون حلقة داخلية
محامل أسطوانية بإبرة بدون أضلاع ، مع أو بدون حلقة داخلية.
بما في ذلك نماذج RNA ... RS ، RNA ... 2RS ، NK ... RS ، NK ... 2RS ؛NA ... RS، NA ... 2RS؛NKI ... RS ، NKI ... 2RS
تعتبر المحامل التي لا تحتوي على حلقة داخلية مناسبة للغاية لترتيبات المحمل ذات الأبعاد الشعاعية المدمجة بشكل خاص ، إذا كان من الممكن تقوية المجرى المائي للعمود وتأريضه.
تُستخدم المحامل ذات الحلقة الداخلية إذا كان العمود لا يمكن تكوينه كمجرى جري بمحمل متدحرج.
محامل أسطوانية ذات إبرة صلبة مع مواصفات الأختام:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود مهاجم |
تصنيف الحمل الأساسي | تحديد السرعة | ||||||
| الكود الحالي | الكود الأصلي | د |
مهاجم F |
د | ج | ب | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||||
| بدون IR | |||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | RNA4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | RNA4902RS | RNA4902-2RS | 21.5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | RNA4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | RNA4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | RNA4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | RNA4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | RNA4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | RNA4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | RNA4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | RNA4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| مع IR | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| سلسلة 69 | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
