تفاصيل المنتج:
|
| اسم: | تشكيله سباق إبرة أسطواني | نوع الإبرة: | سباق آلي مع حلقة داخلية اختيارية قابلة للفصل |
|---|---|---|---|
| عدد صفوف البكرات: | صف واحد | نوع الختم: | شفة مطاطية محكمة الغلق على كلا الجانبين |
| تحمل المواد: | تحمل جودة الصلب 52100 | مادة القفص: | صلب |
| بوصة - متري: | بوصة | عناصر المتداول: | إبر دقيقة موجهة للقفص |
| نطاق الحرارة الشغالة: | -20 إلى 250 درجة فهرنهايت | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | MR 22 SS محمل أسطواني,محمل أسطواني محبوس 52100,محامل إبرة عالية السرعة |
||

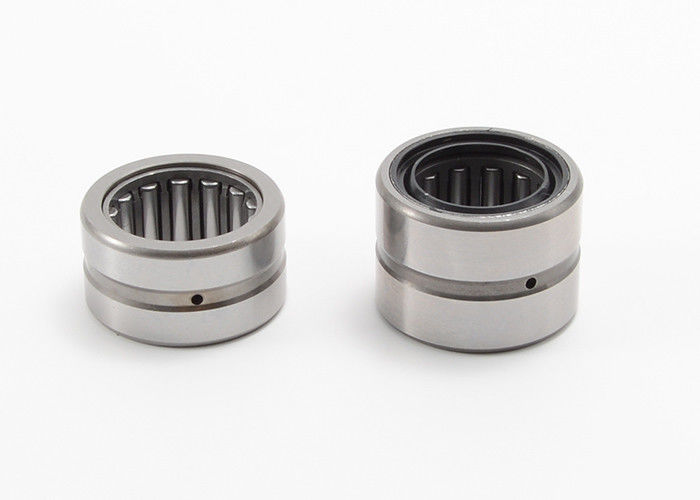

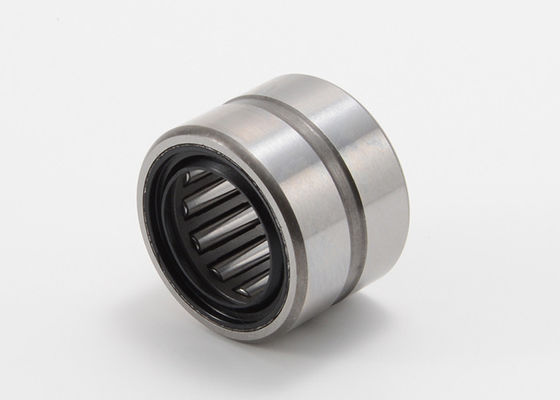

MR 22 SS آلة أسطوانية بإبرة سباق مشكّلة في قفص ومختومة على كلا الجانبين
يتم تصنيع محامل إبرة السباق المشكّلة من الفولاذ عالي الجودة ومتوفرة مع تكوينات ختم متعددة.تحتوي محامل الإبرة على أخدود تزييت مع فتحات نصف قطرية على كل من الحلقات الداخلية والخارجية لإعادة التشحيم من خلال السكن أو العمود.تتوفر التصاميم المخصصة ومواد التشحيم والمطابقة القطرية.
دلائل الميزات:
آلة سباق إبرة أسطوانية في قفص ، مختومة على كلا الجانبين المواصفات:
| تحمل رمز | الحلقة الداخلية | ب | د | دبليو | W1 | ح | ص | ||
| +.0000 | تول. | +.0000 | تول. |
+.000 -0.005 |
+.000 -0.005 |
حفرة ديا. | الأعلى. | ||
| السيد 10 SS | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | .025 |
| السيد 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 14 SS | مي 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| السيد 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 | |
| السيد 18 SS | مي 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| السيد 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| السيد 22 SS | مي 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| السيد 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| مي 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| السيد 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| السيد 28 SS | مي 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| مي 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| السيد 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| السيد 32 SS | مي 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| مي 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| مي 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| السيد 36 SS | مي 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
| السيد 40 SS | مي 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
| مي 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| مي 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| السيد 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| مي 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| السيد 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| مي 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| مي 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| السيد 52 SS | مي 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 |
| مي 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 | |
| السيد 56 SS | مي 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 |
| مي 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| السيد 60 SS | مي 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 |
| مي 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 | |
| السيد 64 SS | مي 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 | |
| السيد 68 SS | مي 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| مي 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| تحمل رمز | الحلقة الداخلية | رمح ديا. | تصنيف الحمل الأساسي | ||||
| روتات.الفتحة | تول. | رمح STAT | تول. | STA.(رطل) | دين.(رطل) | ||
| السيد 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| السيد 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| السيد 14 SS | مي 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| السيد 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| السيد 18 SS | مي 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| السيد 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| السيد 22 SS | مي 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| السيد 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| مي 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| السيد 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| السيد 28 SS | مي 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| مي 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| السيد 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| السيد 32 SS | مي 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| مي 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| مي 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| السيد 36 SS | مي 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| السيد 40 SS | مي 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| مي 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| مي 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| السيد 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| مي 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| السيد 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| مي 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| مي 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| السيد 52 SS | مي 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| مي 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| السيد 56 SS | مي 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| مي 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| السيد 60 SS | مي 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| مي 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| السيد 64 SS | مي 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| السيد 68 SS | مي 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| مي 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
