تفاصيل المنتج:
|
| اسم: | آلة إبرة أسطواني | نوع الإبرة: | إبرة أسطوانية بدون أضلاع وحلقة داخلية |
|---|---|---|---|
| سلسلة: | RNAO | نظام القياس: | قياس |
| نوع الاغلاق: | فتح ، لا ختم | عدد الصفوف: | صف واحد / صف مزدوج متاح |
| تحمل المواد: | الكروم الصلب 100Cr6 ، GCr15 ، AISI 52100 | مادة القفص: | مادة البولي أميد 66 / قفص فولاذي |
| عناصر المتداول: | إبرة الرول مع قفص | الشفاه: | لا شفة |
| نوع ثقب التشحيم: | أخدود التزييت والفتحة | نطاق الحرارة الشغالة: | -20 إلى +120 درجة مئوية |
| تسليط الضوء: | RNAO16X24X13 محمل أسطواني إبرة آلة,محمل أسطواني إبرة بدون أضلاع,محمل أسطواني إبرة بدون حلقة داخلية |
||

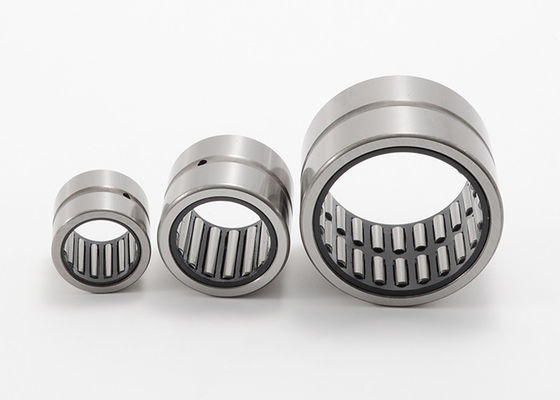

RNAO16X24X13 آلة أسطواني إبرة بدون أضلاع وحلقة داخلية
يتم استخدام محامل بكرات الإبرة عندما لا تكون سعة حمل الأحمال أو دقة محامل بكرة إبرة الكأس المسحوبة ذات النهايات المفتوحة كافية ولا تكون سعة التحميل العالية لمحامل الأسطوانات الأسطوانية مطلوبة بعد.
تضع محامل بكرة الإبرة متطلبات أقل على دقة الأبعاد والدقة الهندسية وصلابة البناء المجاور من محامل الإبرة ذات النهايات المفتوحة وبنهاية مغلقة.
المحامل القياسية هي:
محامل أسطوانية بإبرة مع أضلاع ، مع أو بدون حلقة داخلية
محامل أسطوانية بإبرة بدون أضلاع ، مع أو بدون حلقة داخلية.
تعتبر المحامل التي لا تحتوي على حلقة داخلية مناسبة للغاية لترتيبات المحمل ذات الأبعاد الشعاعية المدمجة بشكل خاص ، إذا كان من الممكن تقوية المجرى المائي للعمود وتأريضه.
تُستخدم المحامل ذات الحلقة الداخلية إذا كان العمود لا يمكن تكوينه كمجرى جري بمحمل متدحرج.

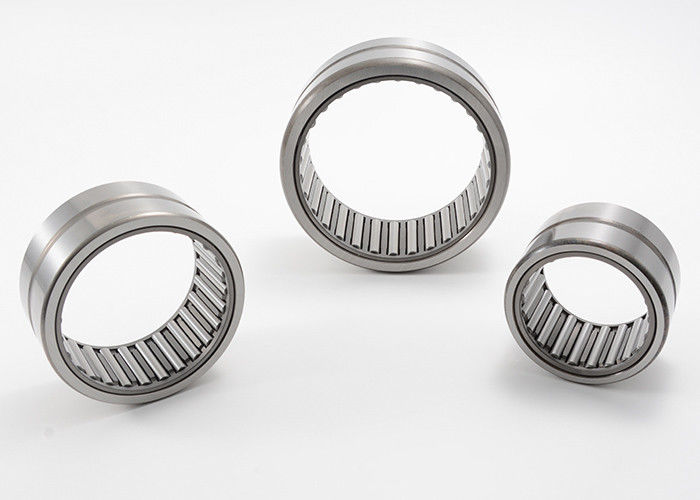

إبرة أسطواني سلسلة RNAO ، بدون أضلاع ، بدون حلقة داخلية
تحديد:
| نوع الإبرة | تحمل آلة مع عدم وجود حلقة داخلية |
| نوع الاغلاق | يفتح |
| نطاق الحرارة الشغالة | -20 إلى +120 درجة مئوية |
| مادة القفص | مادة البولي أميد 66 / قفص فولاذي |
| عدد صف العنصر | صف واحد / صف مزدوج متاح |
| نوع ثقب التشحيم | أخدود التزييت والفتحة |
آلة أسطواني إبرة بدون أضلاع ، بدون مواصفات سلسلة RNAO الحلقة الداخلية:
|
الفتحة قطر الدائرة |
تسمية المحمل |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | |||
| مهاجم | د | ج | متحرك | ثابتة | بترول | |||
| مم | ز | مم | ن | دورة في الدقيقة | ||||
| 5 | RNAO5X10X8 | 2.8 | 5 | 10 | 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8 تلفزيون | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8- تلفزيون | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8- تلفزيون | 5 | 7 | 14 | 8 | 2250 | 1950 | 31000 |
| رناو 7 × 14 × 8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-TV | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| رناو 8 × 19 × 9 | 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-TV | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13.5-TV | 14 | 12 | 19 | 13.5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17.9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18.5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | 29.7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| رناو 16 × 28 × 12 | 29.7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | رناو 17 × 25 × 13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| رناو 17 × 35 × 10 | 17 | 35 | 10 | |||||
| 18 | رناو 18 × 30 × 24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24 كيلو | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | رناو 20 × 28 × 13 | 24.5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| رناو 20 × 28 × 26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36.6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X 29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | رناو 25 × 35 × 17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| رناو 25 × 35 × 26 | 67.8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | رناو 28 × 40 × 16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| رناو 30 × 40 × 26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49.9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | رناو 35 × 45 × 13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| رناو 35 × 45 × 17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| رناو 35 × 45 × 26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | رناو 35 × 47 × 16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| رناو 35 × 47 × 18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲ RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| رناو 35 × 47 × 17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| رناو 37 × 47 × 13 | 37 | 47 | 13 | |||||
| 40 | رناو 40 × 50 × 17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲ RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲ RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | 82.5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲ RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲ RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲ RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲ RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲ RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲ RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
ملاحظة: ▲ صف مزدوج
