تفاصيل المنتج:
|
| اسم: | إبرة أسطواني مع حلقات تشكيله | مادة: | تحمل الصلب 100Cr6 ، GCr15 ، AISI 52100 |
|---|---|---|---|
| عدد صفوف البكرات: | صف واحد وصف مزدوج متاح | نسيج: | فتح |
| التجنيب: | نعم | قابل للانفصال: | الحلقة الداخلية / الخارجية - كلا الجانبين |
| بوصة - متري: | قياس | دقة الجري: | فئة التسامح P0 / ABEC 1 |
| نطاق درجة حرارة: | -20 إلى +100 درجة مئوية | حسب الطلب: | قياسي أو مخصص متاح |
| تسليط الضوء: | NAO 20x35x17 محمل أسطواني صف واحد,محمل إبرة صف مزدوج بدون حواف,محمل أسطواني صف واحد GCR15 |
||

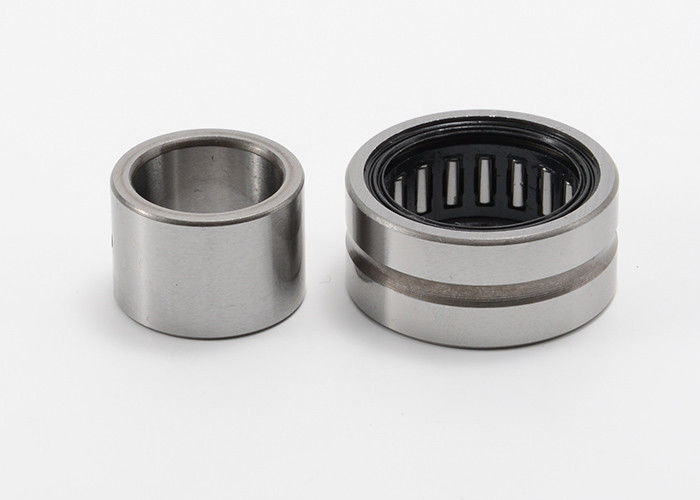

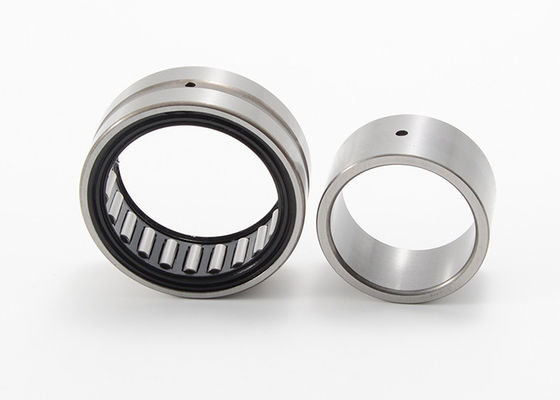

إبرة أسطوانية مع حلقات مُشكلة بدون حواف NAO 20x35x17
محامل أسطوانية بإبرة مع حلقات مشكلة بدون حواف ، مع حلقة داخلية المواصفات:
|
الفتحة قطر الدائرة |
تحمل رقم الجزء |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | |||||
| د | F | د | ب | ه | متحرك | ثابتة | بترول | |||
| مم | ز | ن | دورة في الدقيقة | |||||||
| 6 | NAO6 × 17 × 10 طن | 13 | 6 | 17 | 10 | 10 | 13 | 3950 | 5000 | 17080 |
| 8 | NAO8 × 19 × 10 | 8 | 19 | 10 | 12 | 15 | ||||
| 9 | NAO9 × 22 × 12 طن | 22 | 9 | 22 | 12 | 12 | 18 | 8800 | 7900 | 12090 |
| 12 | NAO12 × 24 × 13 | 29 | 12 | 24 | 13 | 16 | 20 | 8000 | 16000 | 15020 |
| NAO12 × 24 × 20 | 43 | 12 | 24 | 20 | 16 | 20 | 10300 | 16800 | 20000 | |
| NAO12 × 28 × 12 | 38.6 | 12 | 28 | 12 | 16 | 22 | 9850 | 10500 | 19000 | |
| 15 | NAO15 × 28 × 13 | 27.8 | 15 | 28 | 13 | 20 | 24 | 7800 | 10300 | 20600 |
| NAO15 × 32 × 12 | 48.1 | 15 | 32 | 12 | 20 | 26 | 10400 | 14020 | 20000 | |
| 17 | NAO17 × 30 × 13 | 39 | 17 | 30 | 13 | 22 | 26 | 9860 | 15000 | 20000 |
| NAO17 × 35 × 16 | 70 | 17 | 35 | 16 | 22 | 29 | 16800 | 20050 | 10090 | |
| 20 | NAO20 × 35 × 17 | 72 | 20 | 35 | 17 | 25 | 29 | 12600 | 20200 | 16000 |
| NAO20 × 37 × 16 | 81 | 20 | 37 | 16 | 25 | 32 | 10000 | 18000 | 12700 | |
| 25 | NAO25 × 40 × 17 | 78.9 | 25 | 40 | 17 | 30 | 35 | 10600 | 24000 | 10500 |
| NAO25 × 42 × 16 | 83 | 25 | 42 | 16 | 30 | 37 | 13100 | 23500 | 10500 | |
| NAO25 × 42 × 32 | 189 | 25 | 42 | 32 | 30 | 37 | 26500 | 47000 | 10500 | |
|
30
|
NAO30 × 45 × 13 | 73 | 30 | 45 | 13 | 35 | 40 | 11200 | 25000 | 11200 |
| NAO30 × 45 × 17 | 100 | 30 | 45 | 17 | 35 | 40 | 12800 | 28500 | 11200 | |
| NAO30 × 45 × 26 | 150 | 30 | 45 | 26 | 35 | 40 | 17500 | 32900 | 11200 | |
| NAO30 × 47 × 16 | 99.8 | 30 | 47 | 16 | 35 | 42 | 14400 | 17500 | 11200 | |
| NAO30 × 47 × 18 | 109 | 30 | 47 | 18 | 35 | 42 | 20000 | 33000 | 11200 | |
| NAO30 × 52 × 18 | 172 | 30 | 52 | 18 | 37 | 44 | 18000 | 25500 | 10900 | |
| 35 | NAO35 × 50 × 17 | 103 | 35 | 50 | 17 | 40 | 45 | 20800 | 40500 | 10900 |
| NAO35 × 55 × 20 | 175 | 35 | 55 | 20 | 40 | 47 | 28500 | 41000 | 10000 | |
| NAO35 × 57 × 20.5 | 206 | 35 | 57 | 20.5 | 42 | 50 | 26000 | 49000 | 10000 | |
| 40 | NAO40 × 55 × 17 | 118 | 40 | 55 | 17 | 45 | 50 | 12500 | 36000 | 9000 |
| NAO40 × 65 × 20 | 269 | 40 | 65 | 20 | 50 | 58 | 35000 | 61200 | 8000 | |
| 50 | NAO50 × 68 × 20 | 219 | 50 | 68 | 20 | 55 | 60 | 24500 | 62000 | 7500 |
| NAO50 × 78 × 20 | 400 | 50 | 78 | 20 | 60 | 68 | 33500 | 65000 | 6500 | |
| 55 | NAO55 × 72 × 20 | 55 | 72 | 20 | 60 | 65 | ||||
| 65 | NAO65 × 95 × 30 | 65 | 95 | 30 | 75 | 83 | ||||
| 70 | NAO70 × 100 × 30 | 829 | 70 | 100 | 30 | 80 | 88 | 52600 | 129000 | 4000 |
| 75 | NAO75 × 105 × 25 | 676 | 75 | 105 | 25 | 85 | 93 | 42000 | 106000 | 3900 |
| 80 | NAO80 × 110 × 30 | 892 | 80 | 110 | 30 | 90 | 98 | 49000 | 112000 | 4200 |
| 90 | NAO90 × 120 × 30 | 1004 | 90 | 120 | 30 | 100 | 108 | 51000 | 128000 | 3900 |
