تفاصيل المنتج:
|
| اسم: | كامل محامل إبرة أسطوانية | نوع محدد: | تحمل شعاعي |
|---|---|---|---|
| ماركة: | محايد / مخصص | تحمل المواد: | الكروم الصلب 100Cr6 |
| المتداول العنصر: | بكرة إبرة | نوع الأختام: | فتح |
| عدد الصفوف: | صف واحد | منفصلة أو غير منفصلة: | غير مفصولة |
| محبوس: | لا قفص | مع خاتم Innner: | بدون حلقة داخلية |
| تسليط الضوء: | محامل أسطوانية بإبرة مصغرة من الكروم الصلب,محامل أسطوانية بإبرة مصغرة صف واحد,محمل إبرة مكمل كامل RNAV4005 |
||

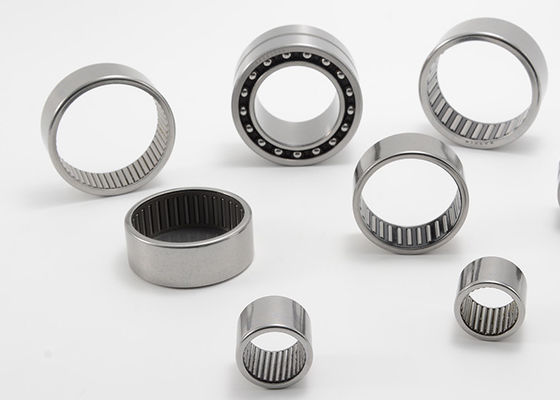

كامل محامل إبرة أسطوانية صف واحد بدون حلقة داخلية RNAV4005
أما بالنسبة لمحمل أسطواني الإبرة المكمل الكامل مع الحلقة الداخلية ، فإن الحلقة الخارجية بها ثقب الزيت.يمكن تغذية زيت التشحيم من فتحة الزيت.الحلقة الخارجية لها أكتاف مزدوجة.بالنسبة لمحمل أسطواني الإبرة التكميلي الكامل بدون حلقة داخلية ، نظرًا لأن الحلقة الداخلية لا تحتوي على كتف أو قفص ، يمكن تركيب الحلقة الداخلية والحلقة الخارجية ومجموعة كاملة من الإبر على التوالي.إنها مناسبة للأجزاء التي يكون حجمها الشعاعي محدودًا.يتم تشغيل سطح مجلة العمود المجهزة بها مباشرة كسطح متداول.يطلب ألا تقل صلابة السطح عن HRC60 ، وخشونة السطح لا تزيد عن 0.63 ميكرومتر.هذا النوع من المحمل الكامل ، مع الحلقة الداخلية أو بدون الحلقة الداخلية ، لا يحد من التحول المحوري للعمود والإسكان.
نظرًا لأن هذا النوع من المحامل لا يحتوي على قفص ، فإن الإبر تدور بدون توجيه صحيح ، فإنها تحتك بشدة ببعضها البعض ويكون للمحمل سرعة دوران محدودة منخفضة.
سمات:
كامل محامل إبرة أسطوانية صف واحد بدون الحلقة الداخلية المواصفات:
|
الفتحة قطر الدائرة |
تحمل رقم الجزء |
الجماعية تقريبا |
أبعاد الحدود | تصنيف الحمل الأساسي | تحديد السرعة | ||||
| الكود الحالي | الكود الأصلي | مهاجم | د | ج | متحرك | ثابتة | بترول | ||
| مم | ز | مم | ن | دورة في الدقيقة | |||||
| 20 | RNAV4902 | 4084902E | 20 | 28 | 13 | 10800 | 29800 | 4500 | |
| 21.87 | RNAV4002 | 4084102 | 45 | 21.87 | 32 | 17 | |||
| 22 | RNAV4903 | 4084903E | 22 | 30 | 13 | ||||
| 24.3 | RNAV4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 |
| 25 | RNAV4904 | 4084904E | 25 | 37 | 17 | ||||
| 28.7 | RNAV4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 |
| 30 | RNAV4905 | 4084905E | 30 | 42 | 17 | ||||
| 33.5 | RNAV4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 |
| 35 | RNAV4906 | 4084906E | 35 | 47 | 17 | ||||
| 40.1 | RNAV4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 |
| 42 | RNAV4907 | 4084907E | 42 | 55 | 20 | ||||
| 45.9 | RNAV4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 |
| 48 | RNAV4908 | 4084908E | 48 | 62 | 22 | ||||
| 51.6 | RNAV4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 |
| 52 | RNAV4909 | 4084909E | 52 | 68 | 22 | ||||
| 57.4 | RNAV4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 |
| 58 | RNAV4910 | 4084910E | 58 | 72 | 22 | ||||
| 62.1 | RNAV4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 |
| 69.8 | RNAV4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 |
| 68 | RNAV4912 | 4084912 هـ | 68 | 85 | 25 | ||||
| 74.6 | RNAV4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 |
| 80.3 | RNAV4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 |
| 80 | RNAV4914 | 4084914E | 80 | 100 | 30 | ||||
| 88 | RNAV4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 |
| 93.7 | RNAV4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 |
| 90 | RNAV4916 | 4084916E | 90 | 110 | 30 | ||||
| 100.3 | RNAV4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 |
| 104.8 | RNAV4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 |
| 105 | RNAV4918 | 4084918E | 105 | 125 | 35 | ||||
| 110 | RNAV4919 | 4084919E | 110 | 130 | 35 | ||||
| 115 | RNAV4920 | 4084920E | 115 | 140 | 40 | ||||
