تفاصيل المنتج:
|
| اسم: | مجتمعة إبرة الأسطوانة / محمل كروي الدفع المحوري | نوع محدد: | بكرة إبرة / كرة اقتحام |
|---|---|---|---|
| قدرة التحميل المحوري: | اتجاه واحد | جزء تحمل: | جزء شعاعي بدون حلقة داخلية |
| طلاء: | بدون | زيوت التشحيم (جزء الدفع): | لا أحد |
| تحمل المواد: | تحمل الصلب | جزء شعاعي: | مع القفص |
| نوع المتداول: | إبرة الأسطوانة / كروي الاتجاه | عنصر التدحرج (جزء الدفع): | كرات |
| اقتحام جزء: | مع القفص | نطاق الحرارة الشغالة: | -20 إلى +120 درجة مئوية |

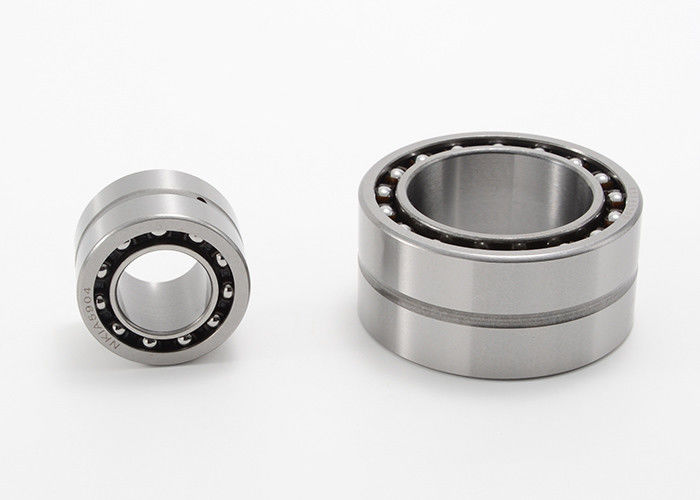

أسطوانة إبرة مدمجة ومحمل كروي دفع محوري NKX 30 NAXK 30
تتكون هذه المحامل من محمل أسطواني بإبرة شعاعية مع محمل كروي الدفع.يمكنهم معًا استيعاب كل من الأحمال الشعاعية والأحمال المحورية في اتجاه واحد.بالإضافة إلى ذلك ، يمكنهم العمل بسرعات عالية نسبيًا.ارتفاع المقطع العرضي المنخفض يجعل المحامل مناسبة بشكل خاص للتطبيقات حيث تشغل الأنواع الأخرى من ترتيبات المحامل مساحة كبيرة جدًا.
مجتمعة إبرة الأسطوانة / كروي الاتجاه المواصفات:
|
تحمل رقم الجزء |
ضجيج 5429 رقم القطعة |
الفتحة مهاجم بوصة |
الفتحة مهاجم مم |
التطوير التنظيمي د بوصة |
التطوير التنظيمي د مم |
عرض ج بوصة |
عرض ج مم |
WGT. رطل |
WGT. ز |
D1 الأعلى بوصة |
D1 الأعلى مم |
C1 بوصة |
C1 مم |
| إن كيه إكس 10 تي إن إن كيه إكس 12 إن كيه إكس 15 إن كيه إكس 17 إن كيه إكس 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| إن كيه إكس 25 إن كيه إكس 30 إن كيه إكس 35 إن كيه إكس 40 إن كيه إكس 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| إن كيه إكس 50 إن كيه إكس 60 إن كيه إكس 70 |
NAXK 50 NAXK 60 NAXK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
تتمة من أعلاه
| رقم القطعة | ضجيج 5429 رقم القطعة |
دين.قبعة. شعاعي رطل |
دين.قبعة. شعاعي ن |
ستات.قبعة. شعاعي رطل |
ستات.قبعة. شعاعي ن |
دين.قبعة. محوري رطل |
دين.قبعة. محوري ن |
ستات.قبعة. محوري رطل |
ستات.قبعة. محوري ن |
الحد الأقصى للسرعة بترول دورة في الدقيقة |
| إن كيه إكس 10 تي إن إن كيه إكس 12 إن كيه إكس 15 إن كيه إكس 17 إن كيه إكس 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1،390 2،020 2410 2700 3700 |
6200 9000 10700 11900 16400 |
1750 2470 2850 3350 5400 |
7800 11000 12700 15000 23800 |
2،250 2320 2،360 2430 3200 |
10000 10300 10500 10800 14300 |
3،150 3،450 3800 4100 5600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| إن كيه إكس 25 إن كيه إكس 30 إن كيه إكس 35 إن كيه إكس 40 إن كيه إكس 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4250 5100 5،500 5800 6200 |
18800 22600 24300 26000 27500 |
6900 8100 9300 10600 11900 |
30500 36000 41500 47000 53000 |
4400 4600 4،750 6،100 6300 |
19600 20400 21200 27000 28000 |
8400 9،400 10600 14200 15500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| إن كيه إكس 50 إن كيه إكس 60 إن كيه إكس 70 |
NAXK 50 NAXK 60 NAXK 70 |
8500 9،400 10000 |
38000 42000 44500 |
16600 20،200 20700 |
74000 90000 92000 |
6500 9300 9700 |
29000 41500 43000 |
16900 25500 28500 |
75000 113000 127000 |
3300 2800 2400 |
