تفاصيل المنتج:
|
| اسم: | اقتحام إبرة محامل | نوع محدد: | أسطوانة إبرة وتجميع القفص |
|---|---|---|---|
| سلسلة: | AXK | نوع التجويف: | جولة التجويف |
| قفص: | صفائح فولاذية | تحمل المواد: | تحمل الصلب |
| اتجاه واحد أو مزدوج: | اتجاه واحد | بوصة - متري: | قياس |
| درجة الأسطوانة: | G2 | فئة الدقة: | Normal Standard, ABEC 1 | المعيار العادي ، ABEC 1 | ISO P0 ISO P0 |

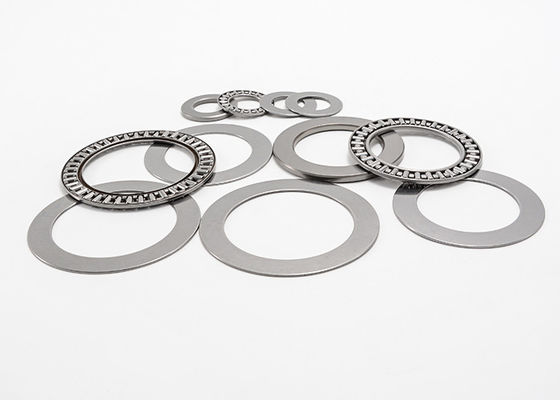

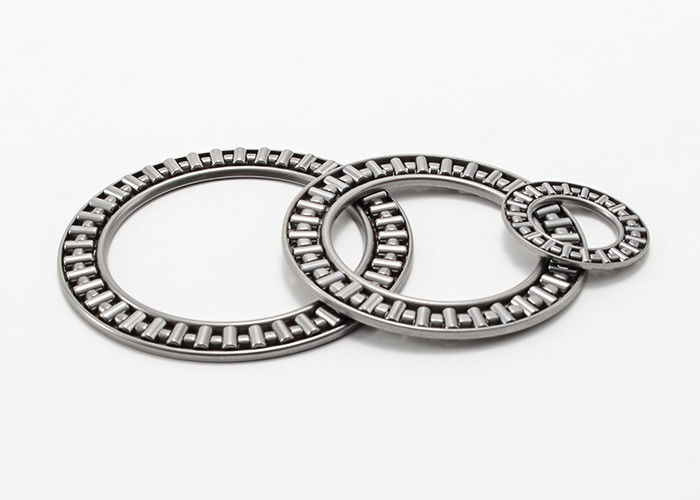

اقتحام محامل أسطوانية إبرة محورية ومجموعة قفص AXK 2542
تم تصميم أسطوانة الإبرة وتجميعات الدفع في القفص لاستيعاب الأحمال المحورية الثقيلة وأحمال الذروة في اتجاه واحد.إنها توفر درجة عالية من الصلابة ضمن مساحة محورية دنيا.في التطبيقات التي تعمل فيها وجوه مكونات الماكينة المجاورة كمجاري مائية ، لا تشغل محامل الدفع الدوارة بالإبرة مساحة أكبر من غسالة الدفع التقليدية.يمكن أيضًا دمج المحامل مع غسالات المحامل لإنشاء محامل كاملة.
تقدم MOUETTE كميات كبيرة من محامل الإبرة في المخزون.اتصل للحصول على التفاصيل!
اقتحام إبرة محامل الأسطوانة إبرة المحورية وتجميع القفص مواصفات:
|
الفتحة قطر الدائرة |
جمعيات القفص والأسطوانة إبرة محورية | غسالة تحمل الدفع | ||||||
| رمز |
الجماعية ز |
تحمل غسالة |
الجماعية ز |
حلقة رمح | حلقة الإسكان |
محمل محوري غسالة |
الجماعية ز |
|
| مم | ||||||||
| 4 | AXK 0414TN | 0.7 | AS 0414 | 1 | - | - | - | |
| 5 | AXK 0515TN | 0.8 | أس 0515 | 1 | - | - | - | |
| 6 | AXK 0619TN | 1 | أس 0619 | 2 | LS 0619 | - | - | 4 |
| 8 | AXK 0821TN | 2 | AS 0821 | 2 | LS 0821 | - | - | 4 |
| 10 | AXK 1024 | 3 | AS 1024 | 3 | LS 1024 | - | - | 7 |
| 12 | أكس كيه 1226 | 3 | AS 1226 | 3 | LS 1226 | - | - | 8 |
| 15 | أكس كيه 1528 | 4 | AS 1528 | 3 | LS 1528 | GS 81102 | WS 81102 | 9 |
| 17 | AXK 1730 | 4 | AS 1730 | 4 | LS 1730 | GS 81103 | WS 81103 | 9 |
| 20 | AXK 2035 | 5 | AS 2035 | 5 | LS 2035 | GS 81104 | WS 81104 | 13 |
| 25 | AXK 2542 | 7 | AS 2542 | 7 | LS 2542 | GS 81105 | WS 81105 | 19 |
| 30 | AXK 3047 | 8 | AS 3047 | 8 | LS 3047 | GS 81106 | WS 81106 | 22 |
| 35 | إيه إكس كيه 3552 | 10 | AS 3552 | 9 | LS 3552 | GS 81107 | WS 81107 | 29 |
| 40 | AXK 4060 | 16 | AS 4060 | 12 | LS 4060 | GS 81108 | WS 81108 | 40 |
| 45 | أكس كيه 4565 | 18 | AS 4565 | 13 | LS 4565 | GS 81109 | WS 81109 | 50 |
| 50 | أكس كيه 5070 | 20 | أس 5070 | 14 | LS 5070 | GS 81110 | WS 81110 | 55 |
| 55 | أكس كيه 5578 | 28 | AS 5578 | 18 | LS 5578 | GS 81111 | WS 81111 | 88 |
| 60 | أكس كيه 6085 | 33 | كما 6085 | 22 | LS 6085 | GS 81112 | WS 81112 | 97 |
| 65 | أكس كيه 6590 | 35 | AS 6590 | 24 | LS 6590 | GS 81113 | WS 81113 | 115 |
| 70 | أكس كيه 7095 | 60 | AS 7095 | 25 | LS 7095 | GS 81114 | WS 81114 | 123 |
| 75 | AXK 75100 | 61 | AS 75100 | 27 | LS 75100 | GS 81115 | WS 81115 | 142 |
| 80 | أكس كيه 80105 | 63 | AS 80105 | 28 | LS 80105 | GS 81116 | WS 81116 | 151 |
| 85 | AXK 85110 | 67 | AS 85100 | 29 | LS 85110 | GS 81117 | WS 81117 | 159 |
| 90 | أكس كيه 90120 | 86 | AS 90120 | 39 | LS 90120 | GS 81118 | WS 81118 | 234 |
| 100 | AXK 100135 | 104 | كما 100135 | 50 | LS 100135 | GS 81120 | WS 81120 | 350 |
| 110 | أكس كيه 110145 | 122 | AS 110145 | 55 | LS 110145 | GS 81122 | WS 81122 | 385 |
| 120 | AXK 120155 | 131 | AS 120155 | 59 | LS 120155 | GS 81124 | WS 81124 | 415 |
| 130 | AXK 130170 | 205 | AS 130170 | 65 | LS 130170 | GS 81126 | WS 81126 | 663 |
| 140 | AXK 140180 | 219 | AS 140180 | 79 | LS 140180 | GS 81128 | WS 81128 | 749 |
| 150 | أكس ك 150190 | 232 | AS 150190 | 84 | LS 150190 | GS 81130 | WS 81130 | 796 |
| 160 | أكس كيه 160200 | 246 | AS 160200 | 89 | LS 160200 | GS 81132 | WS 81132 | 842 |
تتمة من أعلاه
| تحمل رمز | البعد | حجم المسار | تصنيف الحمل الأساسي | الحد | |||||||||
| KN | سرعة | ||||||||||||
| دج 1 | د1 | دج | د1 | دث | ب1 | ب | أ | إب | Ea | ج | كو | ص / دقيقة | |
| د | د | ص دقيقة | |||||||||||
| AXK 0414TN | 4 | - | 14 | - | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 |
| AXK 0515TN | 5 | - | 15 | - | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 |
| AXK 0619TN | 6 | - | 19 | - | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 |
| AXK 0821TN | 8 | - | 21 | - | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 |
| AXK 1024 | 10 | - | 24 | - | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 |
| أكس كيه 1226 | 12 | - | 26 | - | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 |
| أكس كيه 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 |
| AXK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 |
| AXK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 |
| AXK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 |
| إيه إكس كيه 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 |
| AXK 4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 |
| أكس كيه 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 |
| أكس كيه 5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 |
| أكس كيه 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 |
| أكس كيه 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 |
| أكس كيه 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 |
| أكس كيه 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| أكس كيه 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| أكس كيه 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| أكس كيه 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| أكس ك 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| أكس كيه 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9.5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
